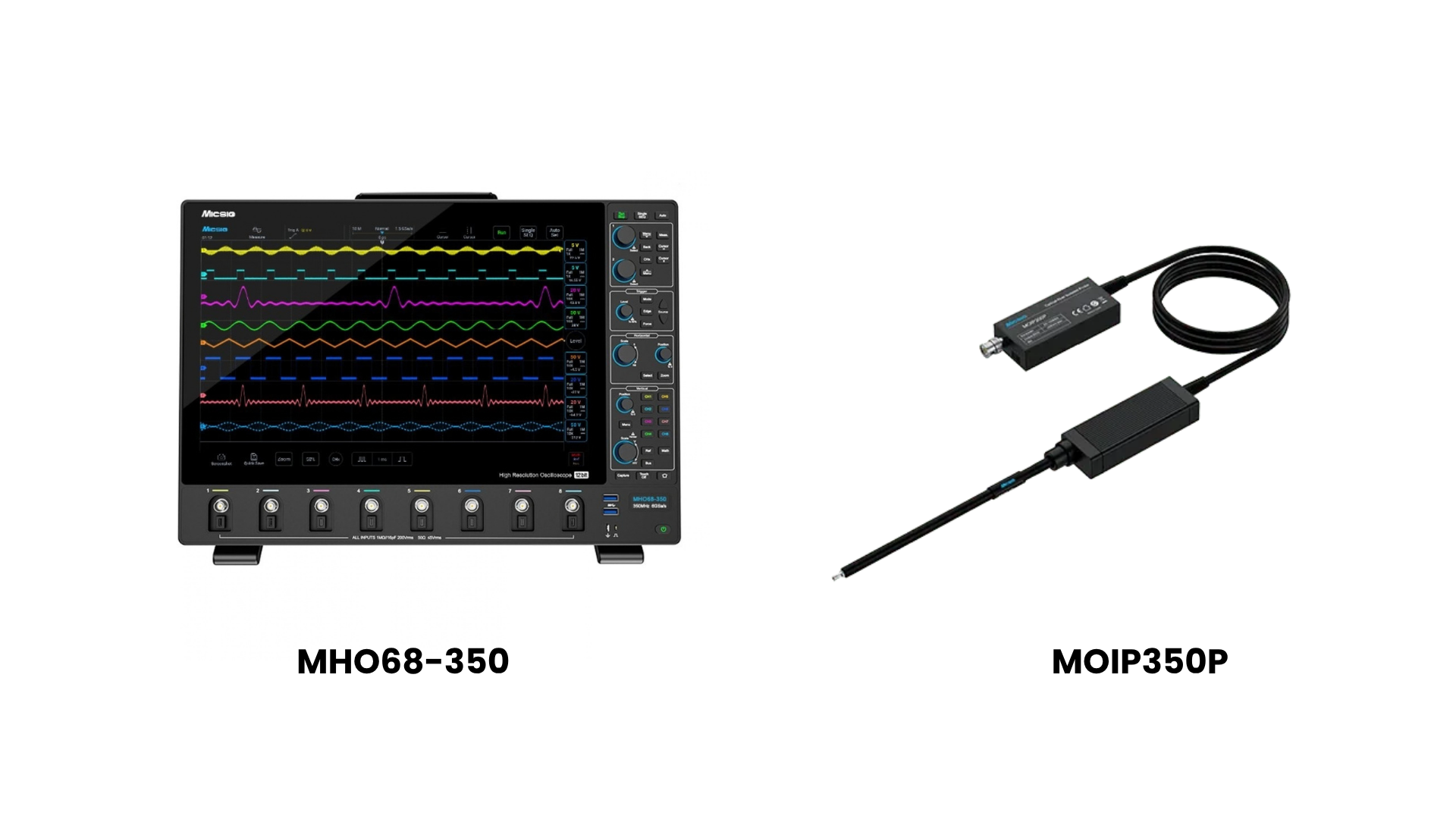

Micsig Pacchetto MOIP-MHO68-350

Caratteristiche

Oscilloscopio a 12 bit Micsig MHO68-350

• Larghezza di banda di 350 MHz, tempo di salita ≤ 1 ns
• 8 canali analogici in un unico dispositivo compatto
• Convertitore A/D a 12 bit con campionamento in tempo reale a 6 GSa/s
• Profondità di memoria di 1800 Mpts
• Basso livello di rumore: < 80 µVrms
• Schermo multi-touch capacitivo da 16 pollici, 1920 × 1200
• Cassa ultrasottile: 3,52 cm
• Interfaccia standard BNC e sonda Mic-OPI™; Mic-OPI rileva automaticamente l'attenuazione passiva della sonda.
• Attivazione e decodifica bus: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C; ARINC-429 e MIL-STD-1553B opzionali
• Interfacce: WLAN, LAN, USB 3.0/2.0 Host, USB Type-C, HDMI, uscita trigger
• Sistema operativo Android con 32 GB di memoria interna per la registrazione di forme d'onda e video.
• Controllo remoto tramite software per PC e app iOS/Android; mirroring dello schermo tramite Wi-Fi, USB e HDMI.

Sonda otticamente isolata Micsig SigOFIT MOIP350P (Gen 3)

• Larghezza di banda di 350 MHz, tempo di salita ≤ 1 ns
• Rapporto di reiezione di modo comune (CMRR): 180 dB (CC), 118 dB (350 MHz)
• Intervallo di tensione di modo comune di 85 kVspk
• Misurazioni differenziali da ±0,01 V a ±20 kV con punte di attenuazione intercambiabili
• Capacità di ingresso < 3 pF, adatta per nodi di commutazione GaN e SiC
• Precisione del guadagno CC 1%, deriva del punto zero < 0,1%
• Misurazioni senza calibrazione; non è richiesto l'azzeramento automatico.
• Funzionamento a laser per un utilizzo ininterrotto; maggiore stabilità termica.
• Connettori coassiali MCX e MMCX per la soppressione delle interferenze di modo comune
• Fibra ottica lunga 2 m (lunghezze speciali disponibili su richiesta)
• Compatibile con qualsiasi oscilloscopio con connettore BNC.
• Misurazione diretta di piccoli segnali basata su SMA con attenuazione integrata 2:1

Perché scegliere questo pacchetto?

• Larghezza di banda adattata. Sia la sonda che l'oscilloscopio sono specificati per 350 MHz. Si ottiene la larghezza di banda nominale sulla punta della sonda, senza dover ipotizzare quale componente stia limitando il sistema.
• Misurazioni high-side isolate. Misura i segnali di gate high-side e i nodi di commutazione flottanti nei circuiti a semiponte e a ponte intero. L'isolamento ottico di 118 dB a 350 MHz impedisce che le interferenze di modo comune distorcano il risultato della misurazione.
• Segnali deboli ad ampiezze elevate. La risoluzione verticale a 12 bit e il livello di rumore inferiore a 80 µVrms della MHO68-350 sfruttano appieno l'ampia gamma dinamica della sonda, dai segnali in millivolt fino a quelli in kilovolt.
• Pronto all'uso immediato. Il MOIP350P non richiede calibrazione né correzione automatica dello zero. È dotato di picchi OP50 (±25 V) e OP5000 (±2500 V), coprendo fin da subito sia le connessioni a bassa tensione che quelle ad alta tensione.
• Opzioni di espansione. È possibile aggiungere picchi di attenuazione fino a ±20 kV o combinare l'MHO68-350 con sonde differenziali ad alta tensione Micsig, bobine di Rogowski e sonde di corrente AC/DC sui canali rimanenti.
• Un unico fornitore. Ordini, consulenza tecnica e supporto da eVision Instruments. Unità dimostrative disponibili su richiesta.
