La sonda otticamente isolata SigOFIT MOIP1000P (MOIP10P) può essere utilizzata per misurare tensioni di commutazione rapide a 1 GHz.
Prezzi graduati su richiesta!
16.999,00 € Netto
20.228,81 € IVA incl.
Paese di consegna
Tipologia cliente
Währung
Tempi di consegna: 1 settimana
Modello
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- Sconto per pagamento anticipato del 2,5%.
- Se utilizzi il metodo di pagamento anticipato tramite bonifico bancario, alla cassa verrà automaticamente detratto il 2,5% dell'importo dell'acquisto. Lo sconto per pagamento anticipato è valido per tutti i prodotti Siglent (Serie X), Micsig, Saleae & Atten.
Spedizione gratuita
Unità dimostrativa disponibile: Desideri testare il dispositivo? Contattaci, ti offriamo la possibilità di testarlo per un massimo di 2 settimane.
Configurazione del prodotto
Personalizza il tuo prodotto!
Fai clic su una categoria qui sotto per visualizzare le opzioni disponibili.
Descrizione
La sonda isolata a fibra ottica SigOFIT MOIP1000P (MOIP10P) consente la misurazione di basse e alte tensioni con una larghezza di banda di 1 GHz e un livello di modo comune fino a 85 kVpk.Grazie all'esclusiva tecnologia di isolamento ottico SigOFIT™ di Micsig, la sonda SigOFIT è azionata da laser e, a differenza delle sonde convenzionali che possono misurare solo segnali ad alta tensione, offre un rapporto di reiezione di modo comune (CMRR) e tensioni di isolamento estremamente elevati. La sonda SigOFIT può essere utilizzata con diverse punte di attenuazione per eseguire misurazioni differenziali in intervalli di tensione da ±0,01 V a ±20 kV, ottenendo così un intervallo di misurazione completo con un rapporto segnale/rumore molto elevato. I dispositivi a semiconduttore di terza generazione come SiC e GaN possono commutare tensioni elevate in nanosecondi, che contengono armoniche ad alta energia e alta frequenza. Utilizzando punte di attenuazione coassiali di alta qualità e connettori MCX e MMCX standard del settore, le sonde SigOFIT sopprimono perfettamente le vibrazioni causate dal rumore di modo comune ad alta frequenza.
A differenza delle sonde di generazione precedente, la serie SigOFIT Gen 3 consente misurazioni senza calibrazione e non richiede la regolazione automatica dello zero. Ciò riduce i tempi di configurazione e permette agli ingegneri di iniziare le misurazioni immediatamente, mantenendo al contempo un'eccellente precisione e stabilità a lungo termine.
Inoltre, la sonda MOIP1000P presenta un'impedenza di ingresso molto bassa (< 3 pF), un rapporto di reiezione di modo comune molto elevato (DC: 180 dB, 1 GHz: 108 dB) e un guadagno DC molto preciso dell'1%.
Caratteristiche
- Supporta tutti gli oscilloscopi BNC
- Larghezza di banda fino a 1 GHz
- Rapporto di reiezione di modo comune di 180 dB in CC
- Rapporto di reiezione di modo comune superiore a 108 dB a 1 GHz
- Intervallo di tensione di modo comune di 85 kVspk
- Intervallo di tensione di ingresso differenziale fino a ±20 kV
- Precisione del guadagno CC dell'1%.
- Migliore stabilità della temperatura
- Misurazioni senza calibrazione
- Non è necessaria la taratura automatica
- Nessuna deriva di temperatura
- Il funzionamento a laser consente test ininterrotti e di alta precisione.
- Lunghezza della fibra: 2 m (lunghezza della fibra regolabile).
- Compatibile con vari attenuatori, supporta misurazioni da ±0,01 V a
±20 kV (segnali differenziali; la gamma di tensione di misura è regolabile).
Ambiti di applicazione
- Progettazione di azionamenti per motori e convertitori di potenza
- Progettazione di componenti a semiponte/ponte completo in GaN e SiC
- Progettazione di inverter, sistemi UPS e alimentatori switching.
- Test di sicurezza per alte tensioni e larghezze di banda elevate
- Valutazione dell'elettronica di potenza
- Misurazioni di shunt attuali
- Risoluzione dei problemi relativi alle interferenze elettromagnetiche (EMI) e alle scariche elettrostatiche (ESD)
- misure galleggianti
Ulteriori informazioni
_1920x1920.webp)
CMRR
La sonda SigOFIT presenta un elevato rapporto di reiezione di modo comune (CMRR) fino a 108 dB a 1 GHz.
GaN adatto
Le sonde Micsig SigOFIT sono state sviluppate specificamente per applicazioni GaN e simili. Per soddisfare le elevate esigenze, i cavi di misura sono corti e la capacità di ingresso è inferiore a 3 pF.
Alta precisione
La sonda SigOFIT è caratterizzata da eccellenti caratteristiche ampiezza-frequenza e la precisione del guadagno in corrente continua è inferiore all'1%. Il livello di rumore massimo all'interno del campo di misura è <0,3 mVrms e la deriva del punto zero è inferiore allo 0,1%.

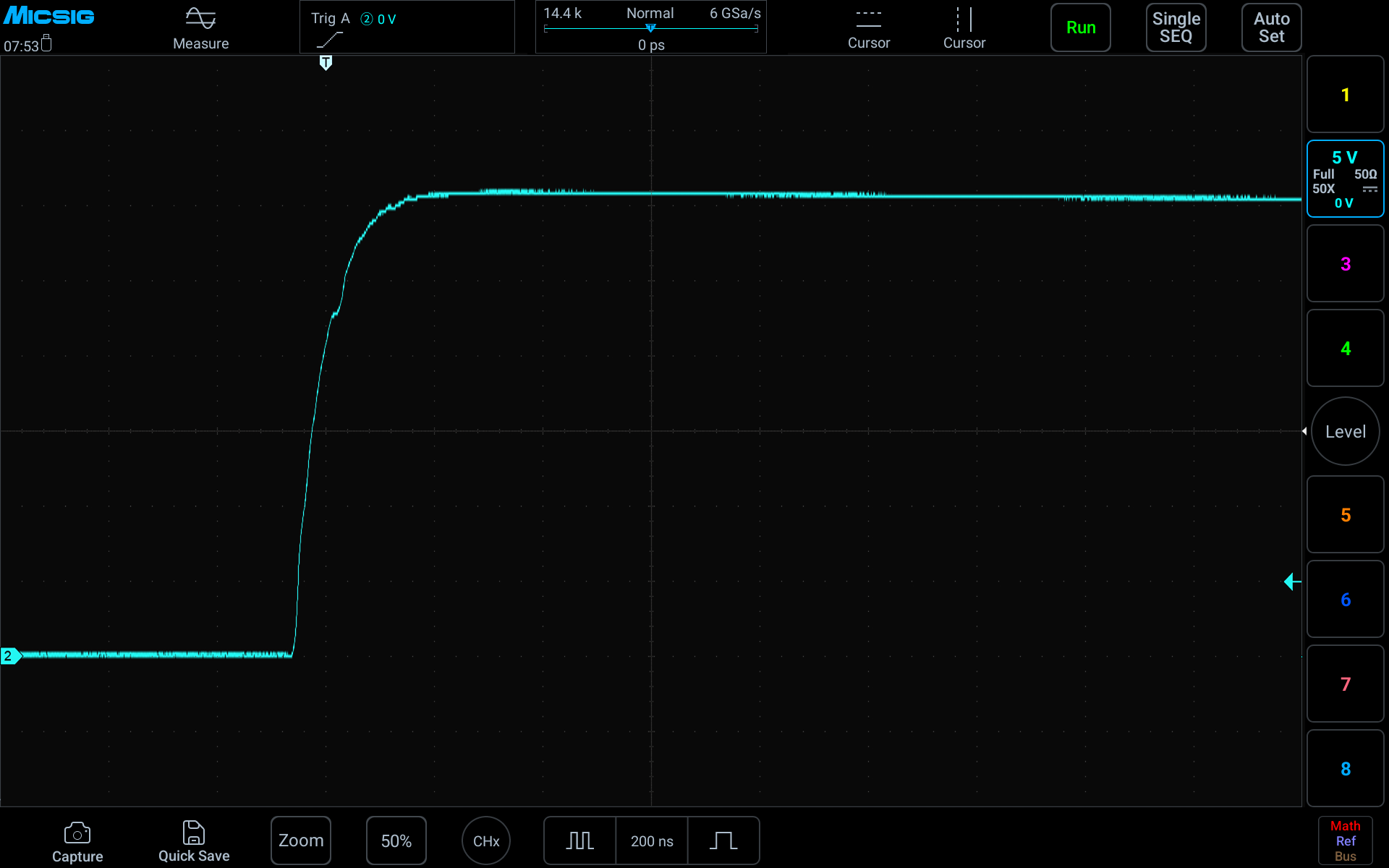

Per i semiconduttori di terza generazione
I dispositivi SiC e GaN possono commutare tensioni elevate in pochi nanosecondi e il segnale può contenere armoniche ad alta energia e alta frequenza.
Specifiche
| Modellare | MOIP200P | MOIP350P | MOIP500P | MOIP1000P |
|---|---|---|---|---|
| larghezza di banda | 200 MHz | 350 MHz | 500 MHz | 1 GHz |
| Mobilità ascendente | ≤1,5 ns | ≤1ns | ≤800 CV | ≤450 CV |
| Impedenza di ingresso SMA | 1 MΩ; || 10 pF | 1 MΩ; || 10 pF | 1 MΩ; || 10 pF | 1 MΩ; || 10 pF |
| Tensione di uscita | ±1,25 V | ±0,5 V | ±0,5 V | ±0,5 V |
| Intervalli di tensione differenziali | 20X: ±10V 50X: ±25V 100x: ±50 V1000x: ±500 V 2000X: ±1000V 5000X: ±2500V | 20X: ±10V 50X: ±25V 100x: ±50 V 1000x: ±500 V 2000X: ±1000V 5000X: ±2500V | 20X: ±10V 50X: ±25V 100x: ±50 V1000x: ±500 V 2000X: ±1000V 5000X: ±2500V 10000X: ±5000V | 20X: ±10V 50X: ±25V 1000x: ±500 V 2000X: ±1000V 5000X: ±2500V 10000X: ±5000V |
| Rumore | <0,3 mVrms | <0,3 mVrms | <0,3 mVrms | <0,3 mVrms |
| Ritardo di propagazione | 15,42 ns (lunghezza del cavo 2 m) | 15,42 ns (lunghezza del cavo 2 m) | 15,42 ns (lunghezza del cavo 2 m) | 15,42 ns (lunghezza del cavo 2 m) |
| Alimentazione elettrica | USB Type-C, corrente continua: 12 V | USB Type-C, corrente continua: 12 V | USB Type-C, corrente continua: 12 V | USB Type-C, corrente continua: 12 V |
| Precisione dell'amplificazione CC | 1% | 1% | 1% | 1% |
| Intervallo di tensione di modo comune | 85 kVpk | 85 kVpk | 85 kVpk | 85 kVpk |
| lunghezza del cavo | 2 M (Std.) (personalizzabile) | 2 M (Std.) (personalizzabile) | 2 M (Std.) (personalizzabile) | 2 M (Std.) (personalizzabile) |
Specifiche dell'ammortizzatore
| punta della sonda | smorzamento | Intervallo di tensione differenziale (MOIP200P/350P) | Intervallo di tensione differenziale (MOIP500P) | Intervallo di tensione differenziale (MOIP1000P) | Impedenza di ingresso |
|---|---|---|---|---|---|
| OP20 | 2X/20X | ±1 V / ±10 V | ±1 V / ±10 V | ±1 V / ±10 V | 4,47 MΩ || ≤ 4 pF |
| OP50 | 5x/50x | ±2,5 V / ±25 V | ±2,5 V / ±25 V | ±2,5 V / ±25 V | 4,19 MΩ || ≤ 2 pF |
| OP100 | 10x/100x | ±5 V / ±50 V | ±5 V / ±50 V | ±5 V / ±50 V | 4,10 MΩ || ≤ 2 pF |
| OP1000 | 100x/1000x | ±50 V / ±500 V | ±50 V / ±500 V | ± 50 V / ± 500 V | 20,94 MΩ || ≤ 1 pF |
| OP2000 | 200X/2000X | ± 100 V / ± 1000 V | ± 100 V / ± 1000 V | ± 100 V / ± 1000 V | 20,52 MΩ || ≤ 1 pF |
| OP5000 | 500X/5000X | ± 250 V / ± 2500 V | ± 250 V / ± 2500 V | ± 250 V / ± 2500 V | 40,82 MΩ || ≤1 pF |
| OP10000 | 1000X/10000X | ± 500 V / ± 5000 V | ± 500 V / ± 5000 V | ± 500 V / ± 5000 V | 40,82 MΩ || ≤ 1 pF |
punte della sonda
SigOFIT OP20-1G Punta della sonda (20X | 1 GHz)
N. art.: OP20-1G
L'OP20-1G è un puntale di attenuazione 20X con larghezza di banda di 1 GHz per la serie di isolati in fibra ottica Micsig SIGOFIT.
1.783,81 €*
SigOFIT OP50-1G Punta della sonda (50X | 1 GHz)
N. art.: OP50-1G
L'OP50-1G è un puntale di attenuazione 50X con larghezza di banda di 1 GHz per la serie di isolati in fibra ottica Micsig SIGOFIT.
1.783,81 €*
SigOFIT OP100-1G Punta di attenuazione (100X | 1 GHz)
N. art.: OP100-1G
L'OP100-1G è un puntale di attenuazione 100X con larghezza di banda di 1 GHz per la serie di isolati in fibra ottica Micsig SIGOFIT.
1.069,81 €*
SigOFIT OP2000-1G Punta della sonda (2000X | 1 GHz)
N. art.: OP2000-1G
L'OP2000-1G è un puntale di attenuazione 2000X con larghezza di banda di 1 GHz per la serie di fibre ottiche isolate Micsig SIGOFIT.
1.783,81 €*
SigOFIT OP5000-1G Punta della sonda (5000X | 1 GHz)
N. art.: OP5000-1G
L'OP5000-1G è un puntale di attenuazione 5000X con larghezza di banda di 1 GHz per la serie di isolati in fibra ottica Micsig SIGOFIT.
1.902,81 €*
SigOFIT OP10000-1G Punta della sonda (10000X | 1 GHz)
N. art.: OP10000-1G
L'OP10000-1G è un puntale di attenuazione 10000X con larghezza di banda di 1 GHz per la serie di isolati in fibra ottica Micsig SIGOFIT.
2.378,81 €*
Accessori
Adattatore MS - alimentatore 12V2,5A
N. art.: MS-Adapter-12V2.5A
Questo alimentatore è adatto alle sonde SigOFIT e dispone di un'uscita USB C a 12V e 2,5A fissi.
71,40 €*
I contatti di MMCX
N. art.: MMCX-Leads
cavo MMCX da 1 pezzo adatto alle sonde a isolamento ottico della serie SigOFIT.
5,95 €*
MCX Leads
N. art.: MCX-Leads
1 pezzo Conduttori MCX adatti alle sonde a isolamento ottico della serie SigOFIT.
5,95 €*
Prese MCX
N. art.: MCX-Sockets
presa MCX da 1 pezzo adatta alle sonde a isolamento ottico della serie SigOFIT.
3,57 €*
Prese MMCX
N. art.: MMCX-Sockets
presa MMCX da 1 pezzo adatta alle sonde a isolamento ottico della serie SigOFIT.
3,57 €*
Set di cavi di prolunga MCX
N. art.: MCX-ext-cable-set
Il set di cavi di prolunga MCX contiene un pin header, 2 prolunghe per cavi e clip DuPont.
53,55 €*
Set di cavi di prolunga MMCX
N. art.: MMCX-ext-cable-set
Il set di cavi di estensione MMCX contiene un pin header, 2 prolunghe per cavi e clip DuPont.
53,55 €*
Set di clip IC MMCX
N. art.: MMCX-IC-Clip-Set
Il set di clip MMCX IC è compatibile con tutti i puntali di attenuazione MMCX della serie di sonde SigOFIT.
53,55 €*
Set di clip MCX IC
N. art.: MCX-IC-Clip-Set
Il set di clip MCX IC è compatibile con tutti i puntali di attenuazione MCX della serie di sonde SigOFIT.
53,55 €*
Set MCX
N. art.: MCX-set
Il set MCX di Micsig comprende 5x prese MCX e 1x cavo di saldatura MCX compatibile con tutti i puntali di attenuazione MCX di SigOFIT
47,60 €*
Set MCX a 5 fori
N. art.: MCX-5-hole-set
Il set Micsig MCX a 5 fori è composto da un adattatore MCX a 5 fori e da un set di pin header.
53,55 €*
Set MMCX
N. art.: MMCX-Set
Il set MMCX di Micsig comprende 5x prese MMCX e 1x cavo di saldatura MMCX compatibile con tutti i puntali di attenuazione MMCX di SigOFIT
47,60 €*
Set RS-485 (SigOFIT)
N. art.: RS-485 set
Il set RS-485 consente alle sonde SigOFIT di ricevere comandi RS-485 per attivare automaticamente la calibrazione dello zero o la commutazione del campo.
107,10 €*
