La sonda isolata a fibra ottica SigOFIT Gen 3 MOIP350P (MOIP03P) consente la misurazione di tensioni piccole e grandi con una larghezza di banda di 350 MHz e un livello di modo comune fino a 85 kVpk.
Grazie all'esclusiva tecnologia di isolamento ottico SigOFIT™ di Micsig, la sonda SigOFIT è azionata da laser e offre un rapporto di reiezione di modo comune (CMRR) e una tensione di isolamento estremamente elevati. A differenza delle sonde differenziali convenzionali che possono misurare solo segnali ad alta tensione, la sonda SigOFIT, con le sue diverse punte di attenuazione, consente misurazioni differenziali in intervalli di tensione da ±0,01 V a ±20 kV. Ciò consente di ottenere un intervallo di misurazione completo e un rapporto segnale/rumore molto elevato. I dispositivi a semiconduttore di terza generazione, come SiC e GaN, commutano alte tensioni in nanosecondi, che contengono armoniche ad alta energia e alta frequenza. Utilizzando punte di attenuazione coassiali di alta qualità e connettori MCX e MMCX standard del settore, le sonde SigOFIT sopprimono in modo affidabile le vibrazioni causate dal rumore di modo comune ad alta frequenza.
A differenza delle sonde di generazione precedente, la serie SigOFIT Gen 3 consente misurazioni senza calibrazione e non richiede la regolazione automatica dello zero. Ciò riduce i tempi di configurazione e permette agli ingegneri di iniziare le misurazioni immediatamente, mantenendo al contempo un'eccellente precisione e stabilità a lungo termine.
Inoltre, la sonda MOIP350P presenta un'impedenza di ingresso molto bassa (< 3 pF), un rapporto di reiezione di modo comune molto elevato, fino a 118 dB, e un guadagno in corrente continua molto preciso dell'1%.
Caratteristiche
- Supporta tutti gli oscilloscopi BNC
- Punte di smorzamento sostituibili migliorate
- Larghezza di banda fino a 350 MHz
- Rapporto di reiezione di modo comune di 180 dB in CC
- Rapporto di reiezione di modo comune superiore a 118 dB a 350 MHz
- Intervallo di tensione di modo comune di 85 kVspk
- Intervallo di tensione di ingresso differenziale fino a ±20 kV
- Precisione del guadagno CC dell'1%.
- Migliore stabilità della temperatura
- Misurazioni senza calibrazione
- Non è richiesto l'azzeramento automatico.
- Nessuna deriva di temperatura
- Il funzionamento a laser consente test ininterrotti e di alta precisione.
- Lunghezza della fibra: 2 m (lunghezza della fibra regolabile).
- Compatibile con vari attenuatori, supporta misurazioni da ±0,01 V a ±20 kV (segnali differenziali; l'intervallo di tensione di misura è regolabile).
- Supporta misurazioni dirette di piccoli segnali basate su SMA con attenuazione integrata 2:1.
Ambiti di applicazione
- Progettazione di azionamenti per motori e convertitori di potenza
- Progettazione di componenti a semiponte/ponte completo in GaN e SiC
- Progettazione di inverter, sistemi UPS e alimentatori switching.
- Test di sicurezza per alte tensioni e larghezze di banda elevate
- Valutazione dell'elettronica di potenza
- Misurazioni di shunt attuali
- Risoluzione dei problemi relativi alle interferenze elettromagnetiche (EMI) e alle scariche elettrostatiche (ESD)
- misure galleggianti
Ulteriori informazioni
CMRR
La sonda SigOFIT presenta un elevato rapporto di reiezione di modo comune (CMRR) fino a 118 dB a 350 MHz.
GaN adatto
Le sonde Micsig SigOFIT sono state sviluppate specificamente per applicazioni GaN e simili. Per soddisfare le elevate esigenze, i cavi di misura sono corti e la capacità di ingresso è inferiore a 3 pF.
Alta precisione
La sonda SigOFIT è caratterizzata da eccellenti caratteristiche ampiezza-frequenza e la precisione del guadagno in corrente continua è inferiore all'1%. Il livello di rumore massimo all'interno del campo di misura è <0,3 mVrms e la deriva del punto zero è inferiore allo 0,1%.
Per i semiconduttori di terza generazione
I dispositivi SiC e GaN possono commutare tensioni elevate in pochi nanosecondi e il segnale può contenere armoniche ad alta energia e alta frequenza.
Specifiche
| Modellare | MOIP200P | MOIP350P | MOIP500P | MOIP1000P |
|---|---|---|---|---|
| larghezza di banda | 200 MHz | 350 MHz | 500 MHz | 1 GHz |
| Mobilità ascendente | ≤1,5 ns | ≤1ns | ≤800 CV | ≤450 CV |
| Impedenza di ingresso SMA | 1 MΩ; || 10 pF | 1 MΩ; || 10 pF | 1 MΩ; || 10 pF | 1 MΩ; || 10 pF |
| Tensione di uscita | ±1,25 V | ±0,5 V | ±0,5 V | ±0,5 V |
| Intervalli di tensione differenziali | 20X: ±10V 50X: ±25V 100x: ±50 V1000x: ±500 V 2000X: ±1000V 5000X: ±2500V | 20X: ±10V 50X: ±25V 100x: ±50 V 1000x: ±500 V 2000X: ±1000V 5000X: ±2500V | 20X: ±10V 50X: ±25V 100x: ±50 V1000x: ±500 V 2000X: ±1000V 5000X: ±2500V 10000X: ±5000V | 20X: ±10V 50X: ±25V 1000x: ±500 V 2000X: ±1000V 5000X: ±2500V 10000X: ±5000V |
| Rumore | <0,3 mVrms | <0,3 mVrms | <0,3 mVrms | <0,3 mVrms |
| Ritardo di propagazione | 15,42 ns (lunghezza del cavo 2 m) | 15,42 ns (lunghezza del cavo 2 m) | 15,42 ns (lunghezza del cavo 2 m) | 15,42 ns (lunghezza del cavo 2 m) |
| Alimentazione elettrica | USB Type-C, corrente continua: 12 V | USB Type-C, corrente continua: 12 V | USB Type-C, corrente continua: 12 V | USB Type-C, corrente continua: 12 V |
| Precisione dell'amplificazione CC | 1% | 1% | 1% | 1% |
| Intervallo di tensione di modo comune | 85 kVpk | 85 kVpk | 85 kVpk | 85 kVpk |
| lunghezza del cavo | 2 M (Std.) (personalizzabile) | 2 M (Std.) (personalizzabile) | 2 M (Std.) (personalizzabile) | 2 M (Std.) (personalizzabile) |
Specifiche dell'ammortizzatore
| punta della sonda | smorzamento | Intervallo di tensione differenziale (MOIP200P/350P) | Intervallo di tensione differenziale (MOIP500P) | Intervallo di tensione differenziale (MOIP1000P) | Impedenza di ingresso |
|---|---|---|---|---|---|
| OP20 | 2X/20X | ±1 V / ±10 V | ±1 V / ±10 V | ±1 V / ±10 V | 4,47 MΩ || ≤ 4 pF |
| OP50 | 5x/50x | ±2,5 V / ±25 V | ±2,5 V / ±25 V | ±2,5 V / ±25 V | 4,19 MΩ || ≤ 2 pF |
| OP100 | 10x/100x | ±5 V / ±50 V | ±5 V / ±50 V | ±5 V / ±50 V | 4,10 MΩ || ≤ 2 pF |
| OP1000 | 100x/1000x | ±50 V / ±500 V | ±50 V / ±500 V | ± 50 V / ± 500 V | 20,94 MΩ || ≤ 1 pF |
| OP2000 | 200X/2000X | ± 100 V / ± 1000 V | ± 100 V / ± 1000 V | ± 100 V / ± 1000 V | 20,52 MΩ || ≤ 1 pF |
| OP5000 | 500X/5000X | ± 250 V / ± 2500 V | ± 250 V / ± 2500 V | ± 250 V / ± 2500 V | 40,82 MΩ || ≤1 pF |
| OP10000 | 1000X/10000X | ± 500 V / ± 5000 V | ± 500 V / ± 5000 V | ± 500 V / ± 5000 V | 40,82 MΩ || ≤ 1 pF |

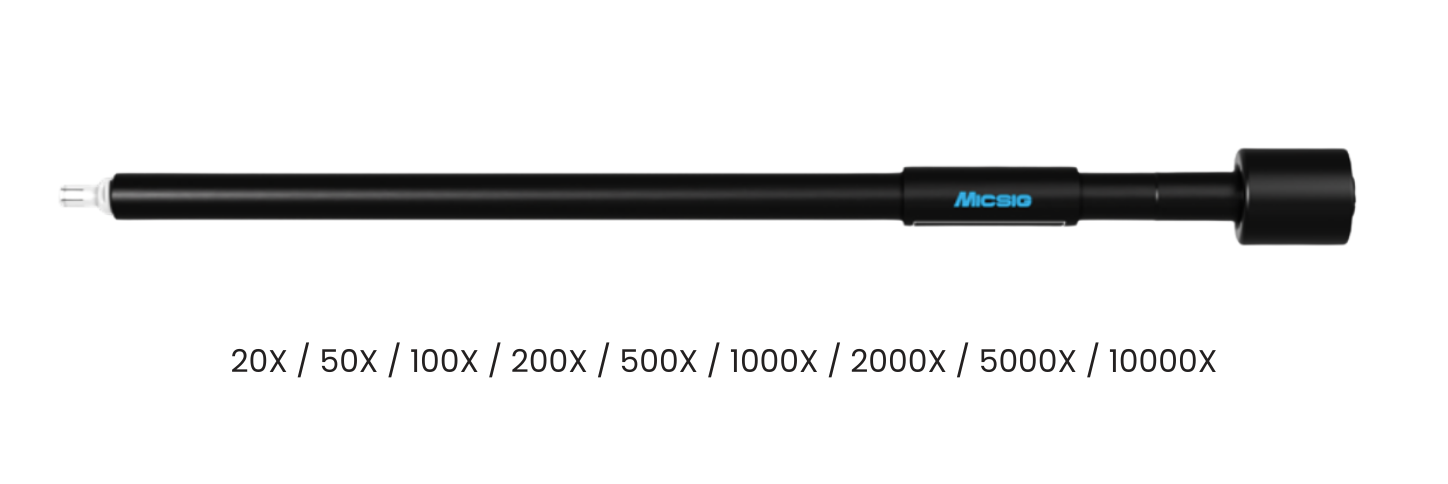

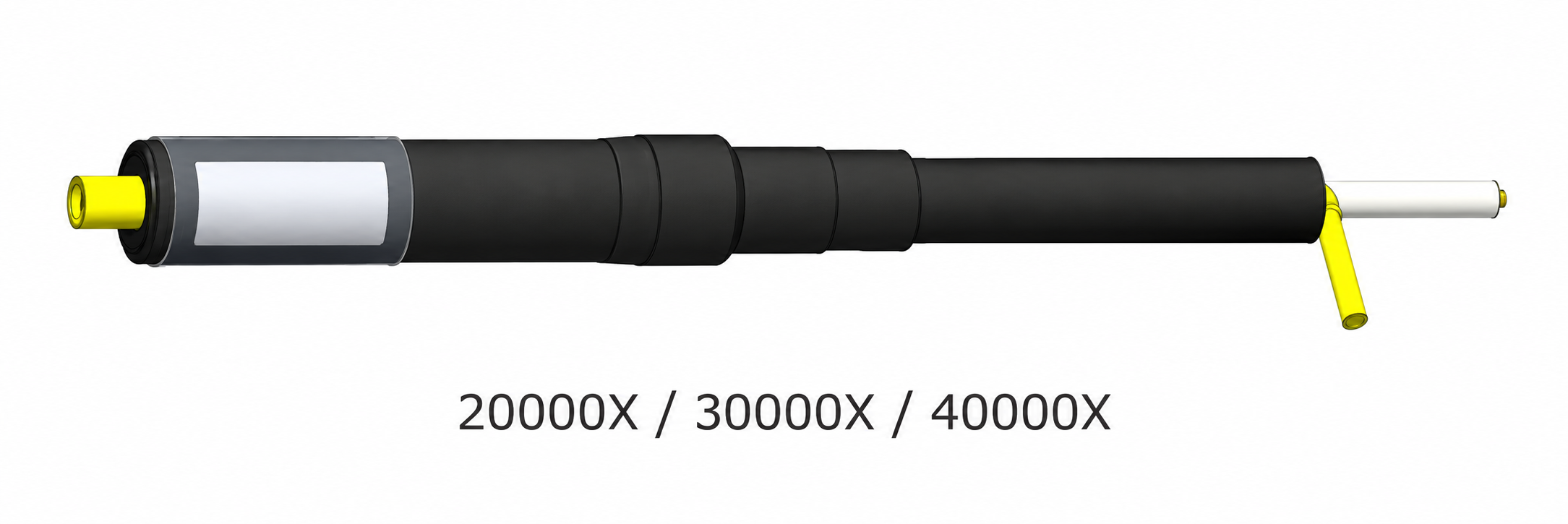

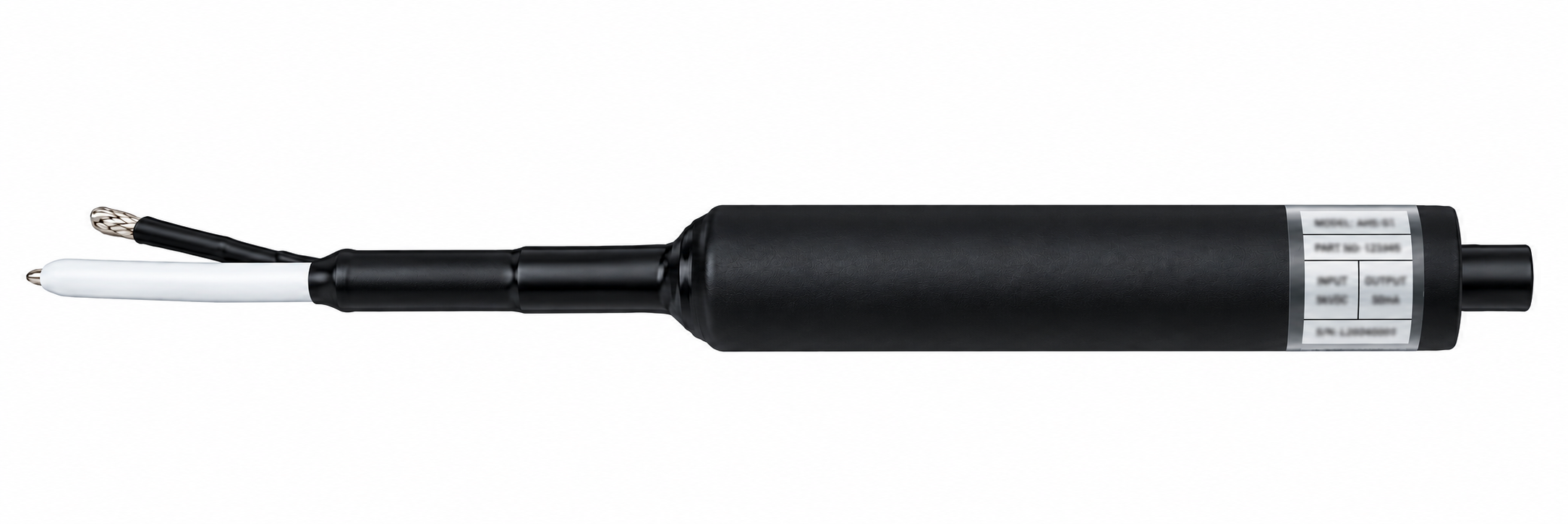

punte della sonda
