Descrizione

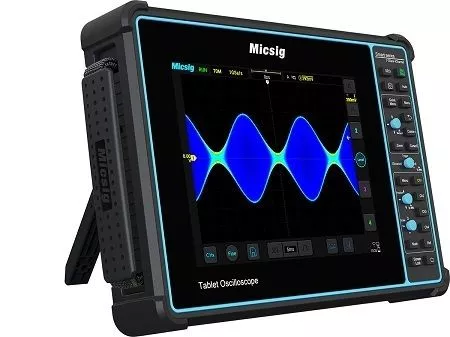

Lo STO1004 è un oscilloscopio della serie Miscig STO, un'innovativa serie di oscilloscopi che può essere utilizzata esclusivamente tramite touch screen. Oltre al funzionamento tramite touch screen, lo STO1004 dispone anche di encoder rotativi. Come sistema operativo viene utilizzata una versione personalizzata di Android, che conferisce al dispositivo un elevato livello di compatibilità di sistema. Grazie al funzionamento a batteria e al touch screen, l'oscilloscopio STO1004 Plus è ideale sia per l'uso mobile che come oscilloscopio da tavolo. Lo STO1004 Plus ha una frequenza di campionamento fino a 70 Mpts di profondità di memoria, una velocità di acquisizione del segnale fino a 130.000 wfm/s (modalità memoria segmentata), 4 canali, 100 MHz di larghezza di banda e 1 GSa/s di frequenza di campionamento. Inoltre, è dotato di un display LCD touch con una risoluzione di 800 * 600 pixel, che supporta il funzionamento multi-touch.
Il funzionamento touch del Micsig STO1004 è intuitivo. Questo semplice funzionamento è ovviamente indispensabile per gli utenti di smartphone e tablet, ma per un oscilloscopio è nuovo e innovativo.
Grazie al sistema di trigger digitale, il jitter di trigger è molto basso e il trigger è molto preciso. Inoltre, l'oscilloscopio supporta i trigger del bus seriale e la decodifica del bus.
Caratteristiche
- Oscilloscopio compatto a 4 canali
- Larghezza di banda di 100 MHz
- velocità di campionamento in tempo reale di 1 GS/s.
- Sistema operativo Android
- Batteria sostituibile
- Profondità di memoria fino a 70 Mpts.
- 130.velocità di acquisizione di 000 Wfms/s
- lCD industriale da 8"/20,3 cm, risoluzione 800x600, touch screen capacitivo a più punti.
- Interfacce: Wi-Fi, USB 3.0/2.0 host, USB Type-C, HDMI, uscita trigger, terra
- Connessione per la calibrazione della sonda.
- Supporto per il trigger e la decodifica del bus: UART, I²C, SPI, CAN, LIN.
- Software per PC, app per dispositivi mobili iOS e Android per il controllo remoto dell'oscilloscopio.
- Memoria integrata da 32 GB per la registrazione di forme d'onda e video.
- batteria al litio da 7500mAh, autonomia fino a 5 ore.
- Condivisione dello schermo tramite wifi, USB e HDMI
Caratteristiche dell'oscilloscopio
Sistema Android con 32 Gbyte
Lo STO1000 offre il primo sistema operativo per oscilloscopi al mondo basato su Android e dispone di 32 Gbyte di memoria.
Tastiera touch-screen
Tastiera software per un input veloce e familiare sui dispositivi smart.
Numerose funzioni di trigger
Decodifica del bus seriale
Supporta il trigger e la decodifica seriale (I2C, SPI, RS232/UART, CAN, LIN).
Misure automatiche
31 misure automatiche per un'ampia gamma di requisiti di misurazione.
profondità di memoria di 70 Mpts
Permette di zoomare su un intervallo del segnale acquisito tramite touch screen.
Funzionamento con il mouse
Gli oscilloscopi Micsig possono essere facilmente controllati anche con un mouse USB standard.
Scalatura automatica
Regolazione automatica dell'offset in tempo reale in base alle dimensioni e alla frequenza del segnale.
Filtro passa-alto e passa-basso
La funzione di filtro aiuta i tecnici a escludere le frequenze insignificanti per eliminare le interferenze e osservare il vero stato del segnale.
Strumenti di calcolo
Sono disponibili diversi strumenti sotto forma di app per i calcoli elettronici.
Funzione di condivisione dello schermo
Il contenuto dello schermo dell'oscilloscopio può essere facilmente trasmesso a un monitor esterno tramite il connettore HDMI integrato.
Controllo remoto
La serie Micsig STO1000 dispone di un software per PC e di un'applicazione per cellulari (Android/IOS) per il controllo remoto tramite WIFI e USB.
Specifiche
| Modello di oscilloscopio |  STO1004 |  TO1004 | STO2002 |
|---|---|---|---|
| Sistema operativo | Android | Android | Android |
| Larghezza di banda | 100 MHz | 100 MHz | 200 MHz |
| Canali | 4 | 4 | 2 |
| Tempo di salita | ≤3,5ns | ≤3,5ns | ≤1,75ns |
| Profondità di memoria | 70 Mpts | 110 Mpt | 70 Mpt |
| Velocità di acquisizione del segnale | 130.000 wfm/s | 78.000 wfm/s | 130.000 wfm/s |
| Risoluzione | 8 bit | 8 bit | 8 bit |
| Display | lCD TFT da 8 pollici | lCD TFT da 10,1 pollici | lCD TFT da 8 pollici |
| Frequenza di campionamento | 1 GSa/s | 1 GSa/s | 1 GSa/s |
| Encoder rotativo | ✓ | X | ✓ |
| Memoria interna | 32 GB | 32 GB | 8 GB |
| Interfacce | Wi-Fi, USB 3.0/2.0 host, USB Type-C, HDMI, uscita trigger, messa a terra | Wi-Fi, host USB 3.0/2.0, USB Type-C, HDMI, uscita trigger, messa a terra | USB 2.0 Host & Device, Ethernet/LAN, Wifi |
| Sicurezza | CAT I 300 Vrms (ingresso 1-MΩ) | CAT I 300 Vrms (ingresso 1-MΩ) | CAT I 300 Vrms (ingresso 1-MΩ) |
| Modalità di innesco | Bordo, Impulso, Logica, Time Out, Dwart PW, Pendenza, Bordo N e Video. | Bordo, Impulso, Logica, Time Out, Dwart PW, Pendenza, Bordo N e Video. | Bordo, Impulso, Logica, Time Out, Dwart PW, Pendenza, Bordo N e Video. |
| Decodifica dei bus | UART, I²C, SPI, CAN, LIN | 1553B, 429 (incluso) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (inclusi) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (inclusi) |
| Batteria | 7500 mAh Batteria agli ioni di litio | 7500 mAh Batteria agli ioni di litio | 7500 mAh Batteria agli ioni di litio |
Documentazione

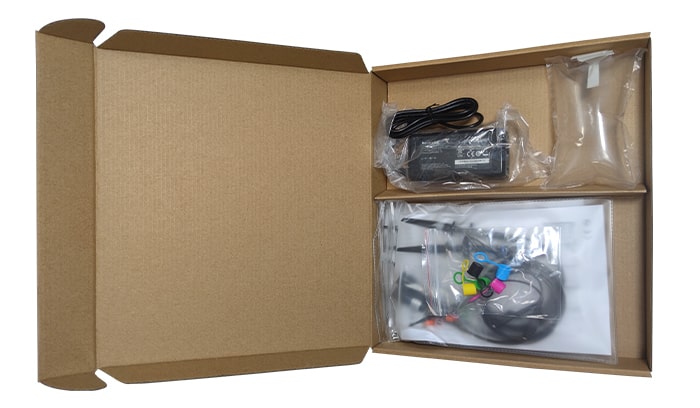

Accessori
