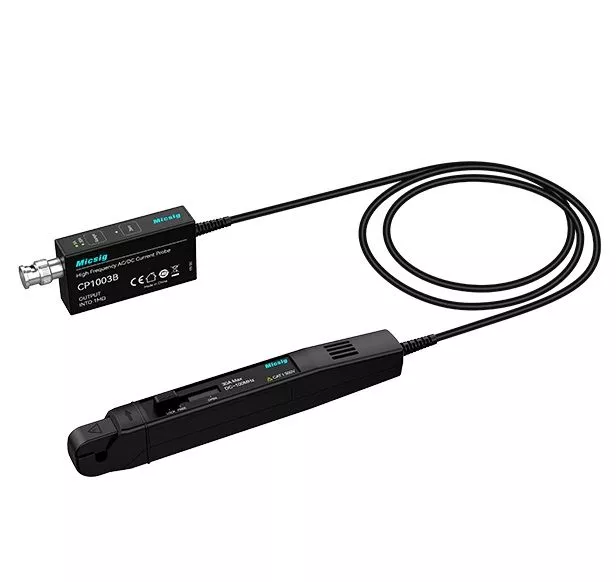

La sonda di misura della corrente CP1003B ha un intervallo di misura della corrente di 5A/30A e una larghezza di banda di 100 MHz
999,00 €*
Prezzi graduati su richiesta!
- 1 anno di garanzia
- Sconto per pagamento anticipato del 2,5%.
- Se utilizzi il metodo di pagamento anticipato tramite bonifico bancario, alla cassa verrà automaticamente detratto il 2,5% dell'importo dell'acquisto. Lo sconto per pagamento anticipato è valido per tutti i prodotti Siglent (Serie X), Micsig, Saleae & Atten.
Spedizione gratuita
Disponibile, tempo di consegna: 1 -3 giorni
Ulteriori informazioni
Modello
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Codice prodotto: CP1003B
Produttore: Micsig
Descrizione
Questa sonda ha una connessione BNC standard e può essere collegata a qualsiasi oscilloscopio standard.
La sonda di corrente Micsig CP1003B ha due intervalli di misurazione della corrente 5A/30A e una larghezza di banda di 100 MHz. Inoltre, la sonda di corrente ha un'accuratezza dell'1%, un indicatore di sovraccarico e offre anche misurazioni a bassa corrente.
Caratteristiche
- Smagnetizzazione e sincronizzazione automatica del punto zero completata
- Supporta la calibrazione manuale e automatica del punto zero
- Adattatore USB standard per l'alimentazione
- indicatore di sovraccarico con luce lampeggiante
- Calibrazione con la semplice pressione di un pulsante
- indicatore di sovraccarico
Adatto per...
- Elettronica nei veicoli elettrici
- Progettazione di alimentatori switching
- Esperimenti di tecnologia elettronica
- Progettazione di dispositivi a semiconduttore
- Progettazione di sistemi avionici
- Progettazione di inverter/trasformatori
- Progettazione di reattori elettronici
- Progettazione di controlli industriali / elettronica di consumo
- Progettazione di azionamenti per motori
- Progettazione di elettronica di potenza e azionamenti elettrici
Specifiche
| Modello |  CP503B | CP1003B |
|---|---|---|
| Larghezza di banda | 50 MHz | 100 MHz |
| Tempo di salita | ≤7ns | ≤3,5 ns |
| Interfaccia di corrente | BNC standard | BNC standard |
| Intervallo di corrente | 6A (2X)/ 30A (10X) | 5A (1X)/ 30A (10X) |
| Sensibilità di uscita | 1V/2A (6A) 1V/10A (30A) | 1V/1A (5A) 1V/10A (30A) |
| Precisione DC (tipica) | ±1%±10mA（6A) ±1%±50mA（30A） | ±1%±10mA（6A) ±1%±50mA（30A） |
| Tempo di ritardo | <30 ns (6A) <30 ns (30 A) | <6,5 ns (5A) <8,5 ns (30 A) |
| Intervallo di corrente d'ingresso | 20mA~6Apk（6A） 50mA~30Apk（30A） | 4mA~6Apk（5A） 30mA~30Apk（30A） |
| Corrente massima in ingresso | 30 Apk, 60 Apk-pk, 21,21 Arms | 50 Apk, 100 Apk-pk, 30,00 Bracci |
| Rumore | ≤1,4 mA RMS (larghezza di banda a 20 MHz, intervallo 30 A, 10X). | ≤1,4 mA RMS (larghezza di banda a 20 MHz, intervallo 30 A, 10X). |
| Massima. Tensione di lavoro | CAT I 300 V | CAT I 300 V |
| Massima tensione di lavoro Tensione flottante | CAT I 300 V | CAT I 300 V |
| Massimo Diametro del conduttore | 5 mm | 5 mm |
| indicatore di sovraccarico | Luce lampeggiante | Luce lampeggiante |
| Alimentazione | DC 5V 3A | DC 12V |
