Il TO2004 ha una profondità di memoria fino a 220 Mpts, 4 canali, 200 MHz di larghezza di banda e 2 GSa/s di frequenza di campionamento.
929,00 €*
Contenuto: 1
- 3 anni di garanzia
- Sconto per pagamento anticipato del 2,5%.
- Se utilizzi il metodo di pagamento anticipato tramite bonifico bancario, alla cassa verrà automaticamente detratto il 2,5% dell'importo dell'acquisto. Lo sconto per pagamento anticipato è valido per tutti i prodotti Siglent (Serie X), Micsig, Saleae & Atten.
Spedizione gratuita
Disponibile, tempo di consegna: 1 -3 giorni
Ulteriori informazioni
Modello
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Codice prodotto: TO2004
Produttore: Micsig
Descrizione

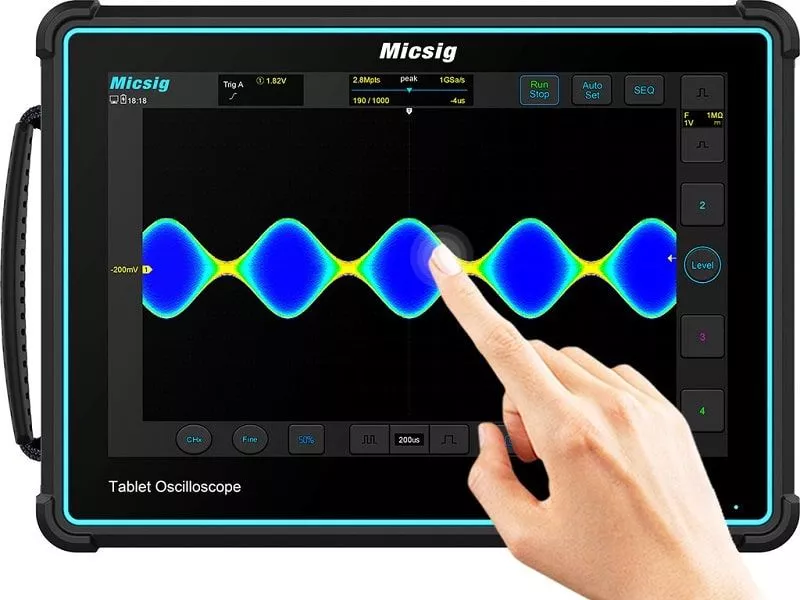

Il TO2004 è un oscilloscopio dell'ultima serie di oscilloscopi Micsig, che offre molti miglioramenti in termini di funzionalità e facilità d'uso. Il display è stato ingrandito da 8 a 10,1 pollici rispetto alla versione precedente e ora ha una risoluzione di 1280*800 pixel. Anche il SOC è stato migliorato, garantendo un funzionamento sempre fluido.
Il funzionamento touch del Micsig TO2004 è intuitivo. Questo semplice funzionamento è ovviamente indispensabile per gli utenti di smartphone e tablet di oggi, ma è nuovo e innovativo per un oscilloscopio. Come sistema operativo viene utilizzata una versione adattata di Android, che conferisce al dispositivo un elevato livello di compatibilità di sistema. Grazie al funzionamento a batteria per 5 ore e al touch screen, l'oscilloscopio TO1004 è ideale sia per l'uso mobile che per l'uso come oscilloscopio da banco. Grazie al sistema di trigger digitale, il jitter di trigger è molto basso e l'innesco è estremamente preciso. Inoltre, l'oscilloscopio supporta il trigger del bus seriale e la decodifica del bus di UART, CAN, LIN, SPI e I2C.
Caratteristiche
- Oscilloscopio compatto a 4 canali
- Larghezza di banda di 200 MHz
- velocità di campionamento in tempo reale di 2 GS/s.
- Sistema operativo Android
- Batteria sostituibile
- Profondità di memoria fino a 220 Mpts.
- lCD industriale da 8"/20,3 cm, risoluzione 1280x800, touch screen capacitivo a più punti.
- Interfacce: Wi-Fi, USB 3.0/2.0 host, USB Type-C, HDMI, trigger out, terra
- Connessione per la calibrazione della sonda.
- Supporta il trigger e la decodifica dei bus: UART, I²C, SPI, CAN, LIN.
- Software per PC, app per dispositivi mobili iOS e Android per il controllo remoto dell'oscilloscopio.
- Memoria integrata da 32GB per la registrazione di forme d'onda e video.
- batteria al litio da 7500mAh, autonomia fino a 5 ore.
- Condivisione dello schermo tramite WLAN, USB e HDMI
Caratteristiche dell'oscilloscopio
Sistema Android con 32 Gbyte
L'oscilloscopio offre il primo sistema operativo per oscilloscopi al mondo basato su Android e dispone di 32 Gbyte di memoria.
Tastiera touch-screen
Tastiera software per un input veloce e familiare sui dispositivi smart.
Molte funzioni di trigger
Supporta Edge, Pulse, Logic, Time Out, Dwart PW, Slope, N Edge e Video.
Decodifica del bus seriale
Supporta il trigger e la decodifica seriale (I2C, SPI, RS232/UART, CAN, LIN).
Misure automatiche
31 misure automatiche per un'ampia gamma di requisiti di misurazione.
profondità di memoria di 220 Mpts
Permette di zoomare su un intervallo del segnale acquisito tramite touch screen.
Funzionamento con il mouse
Gli oscilloscopi Micsig possono essere facilmente controllati anche con un mouse USB standard.
Scalatura automatica
Regolazione automatica dell'offset in tempo reale in base alle dimensioni e alla frequenza del segnale.
Filtro passa-alto e passa-basso
La funzione di filtro aiuta i tecnici a escludere le frequenze insignificanti per eliminare le interferenze e osservare il vero stato del segnale.
Strumenti di calcolo
Sono disponibili diversi strumenti sotto forma di app per i calcoli elettronici.
Funzione di condivisione dello schermo
Il contenuto dello schermo dell'oscilloscopio può essere facilmente trasmesso a un monitor esterno tramite il connettore HDMI integrato.
Controllo remoto
Gli oscilloscopi Micsig dispongono di un software per PC e di un'applicazione per cellulari (Android/IOS) per il controllo remoto tramite WIFI e USB.
Specifiche
| Modello a confronto |  TO3004 | TO3002 | TO2004 | TO2002 | TO1004 |
|---|---|---|---|---|---|
| Larghezza di banda | 300MHz | 300MHz | 200MHz | 200MHz | 100MHz |
| Canali | 4 | 2 | 4 | 2 | 4 |
| Velocità di acquisizione del segnale | 300.000 wfm/s | 300.000 wfm/s | 300.000 wfm/s | 78.000 wfm/s | 78.000 wfm/s |
| Tempo di salita | ≤1,16ns | ≤1,16ns | ≤1,75ns | ≤1,75ns | ≤3,5ns |
| Frequenza di campionamento | 2GSa/S | 2GSa/S | 2GSa/S | 1GSa/S | 1GSa/S |
| Profondità di stoccaggio | 220Mpts | 220Mpts | 220Mpts | 110Mpts | 110Mpts |
| Sensibilità d'ingresso | 1mV/div ~ 10V/div (1MΩ)；1mV/div ~ 10V/div (50Ω) | 1mV/div ~ 10V/div (1MΩ)；1mV/div ~ 10V/div (50Ω) | 1mV/div ~ 10V/div (1MΩ)；1mV/div ~ 10V/div (50Ω) | 1mV/div ~ 10V/div | 1mV/div ~ 10V/div |
| Filtro di larghezza di banda | 20MHz、 Passa alto / Passa basso (fino a 30Hz) | 20MHz, passa alto / passa basso (fino a 30Hz) | 20MHz, passa alto / passa basso (fino a 30Hz) | 20MHz、 Passa alto / Passa basso (fino a 30KHz) | 20MHz、 Passa alto / Passa basso (fino a 30KHz) |
| Memoria segmentata | Supporta fino a 10.000 eventi di forma d'onda | Supporta fino a 10.000 eventi di forma d'onda | Supporta fino a 10.000 eventi di forma d'onda | X | X |
| Resistenza d'ingresso | 1MΩ/50Ω | 1MΩ/50Ω | 1MΩ/50Ω | 1MΩ | 1MΩ |
| Base dei tempi | 1ns/div ~ 1Ks/div | 1ns/div ~ 1Ks/div | 1ns/div ~ 1Ks/div | 1ns/div ~ 1Ks/div | 1ns/div ~ 1Ks/div |
| Tipi di trigger | Bordo, Larghezza d'impulso, Logica, Nth Edge, Runt, Pendenza, Time Out, Video | Bordo, Larghezza d'impulso, Logica, Nth Edge, Runt, Pendenza, Time Out, Video | Bordo, Larghezza d'impulso, Logica, Nth Edge, Runt, Pendenza, Time Out, Video | Bordo, Larghezza d'impulso, Logica, Bordo nono, Runt, Pendenza, Time Out, Video | Bordo, Larghezza di impulso, Logica, Nth Edge, Runt, Pendenza, Time Out, Video |
| Decodifica del bus | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C |
| Funzioni matematiche | Sqrt(), Abs(), Deg(), Rad(), Exp(), Diff(), ln(), Sine(), Cos(), Tan(), Intg(), Log(), arcsin(), arccos(), arctan() | Sqrt(), Abs(), Deg(), Rad(), Exp(), Diff(), ln(), Sine(), Cos(), Tan(), Intg(), Log(), arcsin(), arccos(), arctan() | Sqrt(), Abs(), Deg(), Rad(), Exp(), Diff(), ln(), Sine(), Cos(), Tan(), Intg(), Log(), arcsin(), arccos(), arctan() | Sqrt(), Abs(), Deg(), Rad(), Exp(), Diff(), ln(), Sine(), Cos(), Tan(), Intg(), Log(), arcsin(), arccos(), arctan() | Sqrt(), Abs(), Deg(), Rad(), Exp(), Diff(), ln(), Sine(), Cos(), Tan(), Intg(), Log(), arcsin(), arccos(), arctan() |
| Interfacce | Wi-Fi, USB 3.0/2.0 host, USB Type-C, terra, HDMI, uscita trigger | Wi-Fi, USB 3.0/2.0 host, USB Type-C, terra, HDMI, uscita trigger | Wi-Fi, host USB 3.0/2.0, USB Type-C, massa, HDMI, uscita trigger | Wi-Fi, host USB 3.0/2.0, USB Type-C, massa, HDMI, uscita trigger | Wi-Fi, host USB 3.0/2.0, USB Type-C, massa, HDMI, uscita trigger |
| Memoria | 32GB | 32GB | 32GB | 32GB | 32GB |
| Display | 10.display touch capacitivo LCD da 1 pollice， risoluzione 1280*800 | 10.display touch capacitivo LCD da 1 pollice， risoluzione 1280*800 | 10.display touch capacitivo LCD da 1 pollice， risoluzione 1280*800 | 10.display touch capacitivo LCD da 1 pollice，1280*800 risoluzione | 10.display touch capacitivo LCD da 1 pollice， risoluzione 1280*800 |
| Batteria | batteria agli ioni di litio da 7,4V、7500mAh | batteria agli ioni di litio da 7,4V、7500mAh | batteria agli ioni di litio da 7,4V、7500mAh | 7.4V、7500mAh batteria agli ioni di litio | batteria agli ioni di litio da 7,4V、7500mAh |
| Peso | 265*192*50mm / 1,9kg（con batteria） | 265*192*50mm / 1,9kg（con batteria） | 265*192*50mm / 1,9kg（con batteria） | 265*192*50mm / 1,9kg（con batteria） | 265*192*50mm / 1,9kg（con batteria） |
