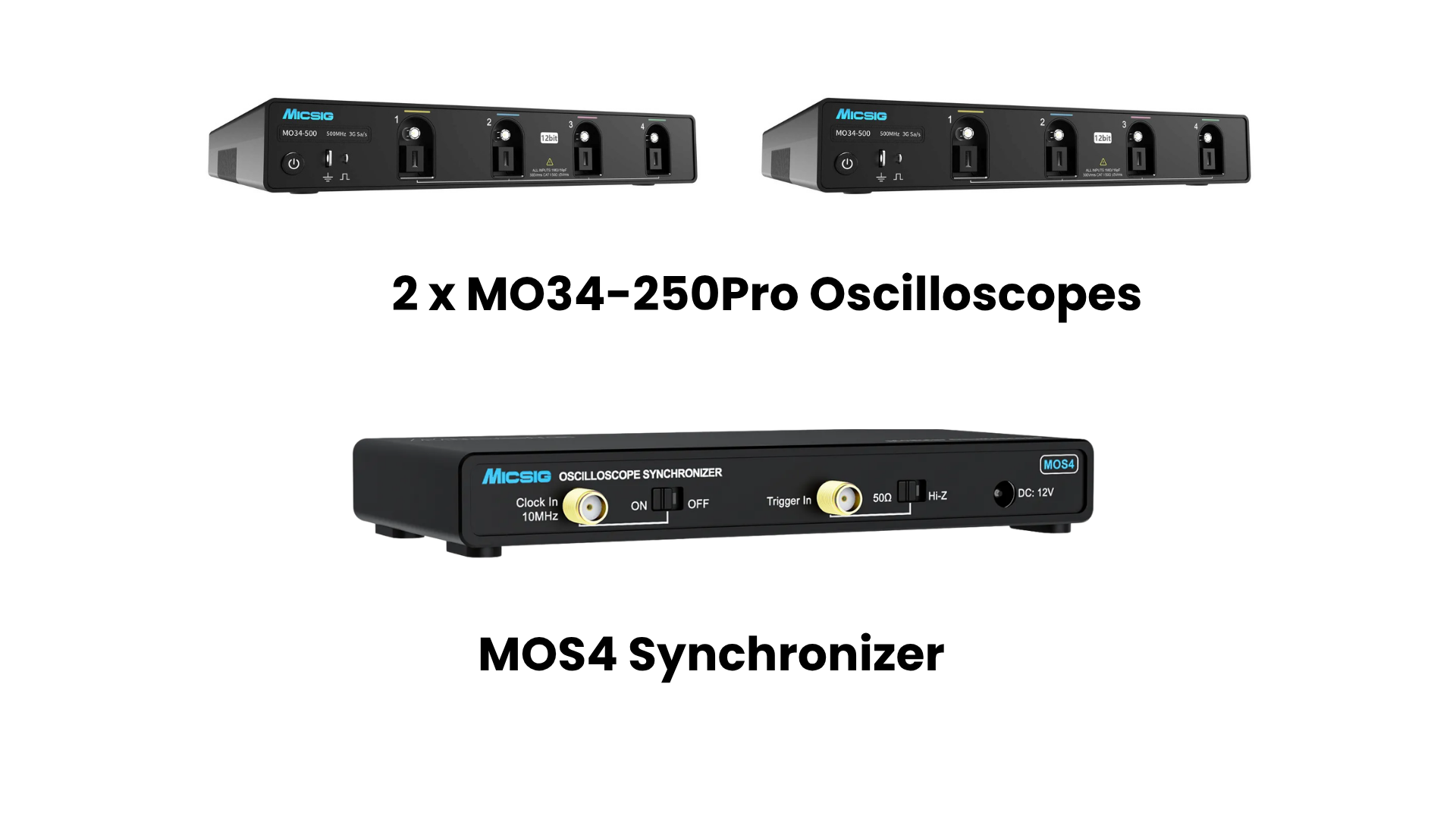

Micsig Kit MO34-250 Bundle Pro con sincronizzatore MOS4
Codice prodotto: MO34-250-Bundle-Pro
Sistema a 250 MHz, 12 bit per l'integrazione dei test: due oscilloscopi Micsig MO34-250Pro con SFP+ e kit di trasmissione, sincronizzati dal MOS4.
Prezzi graduati su richiesta!
6.369,00 € Netto
7.579,11 € IVA incl.
Paese di consegna
Tipologia cliente
Währung
Tempi di consegna: 1 settimana
Contenuto: 1
Modello
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- Garanzia di 3 anni
- Sconto per pagamento anticipato del 2,5%.
- Se utilizzi il metodo di pagamento anticipato tramite bonifico bancario, alla cassa verrà automaticamente detratto il 2,5% dell'importo dell'acquisto. Lo sconto per pagamento anticipato è valido per tutti i prodotti Siglent (Serie X), Micsig, Saleae & Atten.
Spedizione gratuita
Configurazione del prodotto
Personalizza il tuo prodotto!
Fai clic su una categoria qui sotto per visualizzare le opzioni disponibili.
Descrizione
Il MO34-250-Bundle-Pro combina due oscilloscopi modulanti Micsig MO34-250Pro con il sincronizzatore MOS4 per creare un sistema di misura a 8 canali operante a 250 MHz. Il MOS4 fornisce un clock di riferimento e un trigger comuni a 10 MHz, garantendo che entrambi gli strumenti operino in modo sincrono con una deviazione temporale inferiore a 100 ps. Un software gratuito per PC consente di controllare e utilizzare entrambi gli oscilloscopi come un unico sistema.
I modelli Pro sono progettati per l'integrazione di sistema. Rispetto al modello MO34 standard, ogni MO34-250Pro offre in aggiunta software di integrazione, un kit di trasmissione ad alta velocità (hardware e software) e un'interfaccia SFP+. Con una frequenza operativa di 250 MHz, è adatto alla produzione e al collaudo finale di sistemi embedded, controllori di motori e convertitori di potenza, dove su ciascun dispositivo vengono testati otto segnali, come tensioni di alimentazione, uscite PWM, linee di sensori e traffico dati CAN o LIN.
Il sistema ha un design modulare. Un'unità MOS4 sincronizza fino a quattro oscilloscopi, due unità MO34 aggiuntive espandono il sistema a 16 canali e ulteriori sincronizzatori possono aumentare ulteriormente il numero.Caratteristiche
Oscilloscopio modulare a 12 bit Micsig MO34-250Pro
- Larghezza di banda di 250 MHz, tempo di salita ≤ 1,4 ns
- 4 canali analogici per unità; 8 canali in questa confezione
- Risoluzione verticale a 12 bit (4096 livelli, 16 volte di più rispetto a un ADC a 8 bit)
- Frequenza di campionamento di 3 GSa/s e profondità di memoria di 360 Mpts; la memoria non viene ridotta con due canali attivi.
- Frequenza di acquisizione delle forme d'onda fino a 230.000 WFMS/s
- Rumore di fondo < 80 µVrms
- Memoria segmentata di serie e filtraggio hardware digitale
- Attivazione e decodifica del bus: UART, I²C, SPI, CAN, CAN FD, LIN, FlexRay
- Configurazione Pro: Software per l'integrazione del sistema e kit di cambio ad alta velocità (hardware e software)
- Interfaccia SFP+ per la trasmissione dati ad alta velocità (disponibile solo sui modelli Pro)
- Altre interfacce: LAN, WLAN, USB 3.0/2.0 Host, USB Type-C, HDMI, uscita trigger, messa a terra
- Controllo remoto tramite software per PC e comandi SCPI; app per iOS e Android.
- Nessuno schermo integrato: l'interfaccia utente viene visualizzata su qualsiasi display HDMI.
- 32 GB di memoria interna; sistema operativo Android
- Alloggiamento compatto, spessore massimo 3 cm, peso 1,1 kg; impilabile e montabile su rack.
Sincronizzatore per oscilloscopio Micsig MOS4
- Sincronizza fino a 4 oscilloscopi (16 canali)
- Distribuzione condivisa del clock di riferimento e del trigger a 10 MHz.
- Differenza di tempo tra i dispositivi < 100 ps
- Ingresso trigger commutabile tra 50 Ω e alta impedenza
- Connettore SMA; alimentazione 12 V CC / 1,5 A
- Compatto: 132,4 × 77 × 18,7 mm, 190 g
Perché scegliere questo pacchetto?
- Pronti per l'integrazione nel sistema. Il software di integrazione, il kit di trasmissione ad alta velocità e il modulo SFP+ sono inclusi con entrambi gli oscilloscopi. Non è necessario alcun pacchetto di integrazione separato.
- 8 canali sincronizzati. Otto canali a 12 bit allineati temporalmente da un unico sistema, anziché uno strumento a 4 canali o due oscilloscopi non sincronizzati.
- La larghezza di banda è progettata per lo scopo. 250 MHz e un tempo di salita ≤ 1,4 ns coprono i tipici segnali embedded, di controllo e di conversione di potenza.
- Il controllo avviene tramite un unico dispositivo. Il software gratuito per PC controlla entrambi i dispositivi come un sistema a 8 canali; può essere collegato al proprio software di test tramite comandi SCPI.
- Progettato per il montaggio a rack. Nessun display integrato, spessore di soli 3 cm, impilabile e montabile a rack. I risultati possono essere visualizzati su qualsiasi monitor HDMI o sul PC host.
- Aggiungendo altre due unità MO34 allo stesso MOS4 si ottengono 16 canali.
- Supporto ai fornitori. Consulenza, gestione degli ordini e assistenza forniti da eVision Instruments in qualità di distributore Micsig.
Modulare
La serie MO34 supporta il montaggio a rack e la sincronizzazione di più dispositivi in una matrice per ottenere un numero maggiore di canali analogici (4*N).La connessione SFP+ consente inoltre velocità di trasferimento dati fino a 1 Gbps, offrendo così possibilità di integrazione illimitate.
