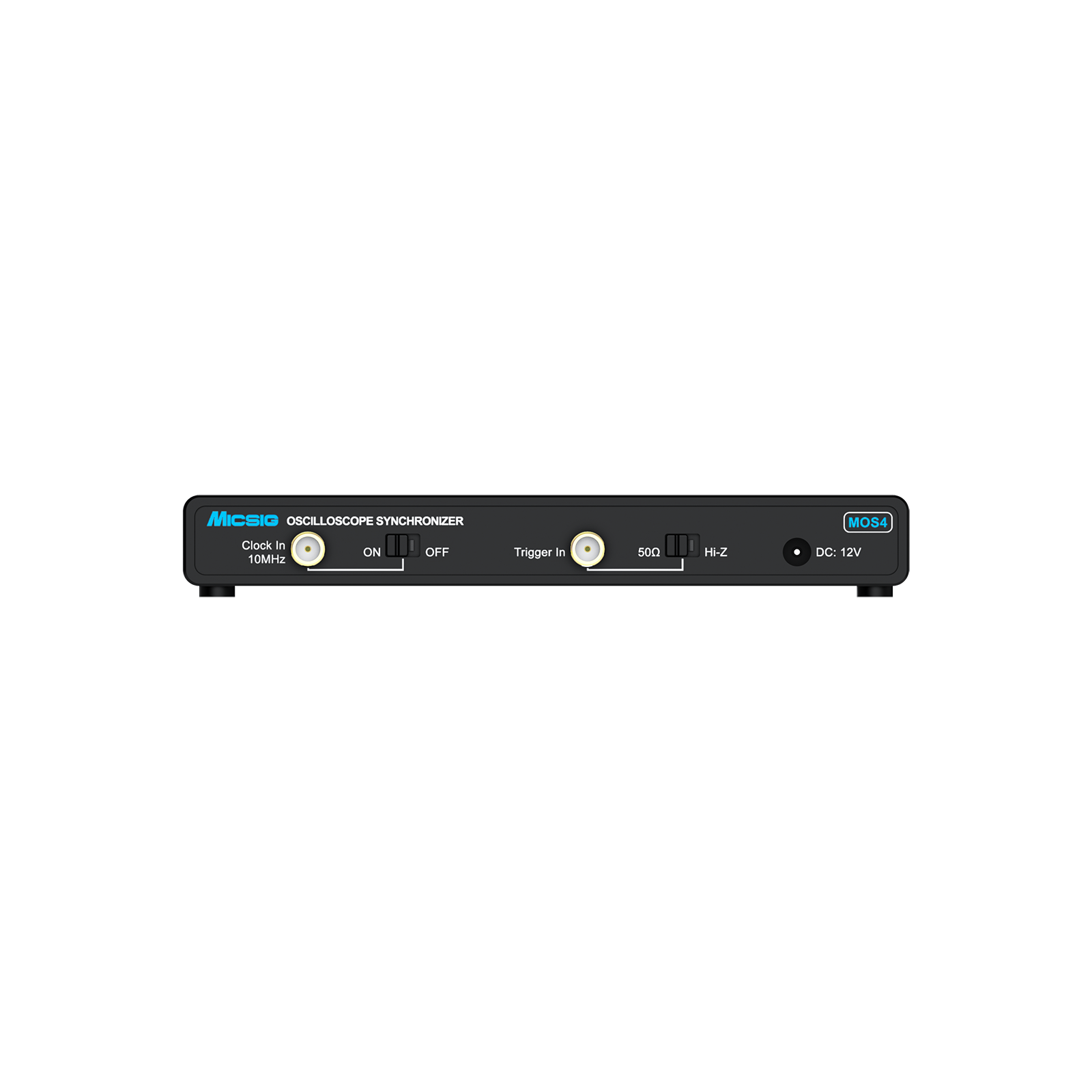

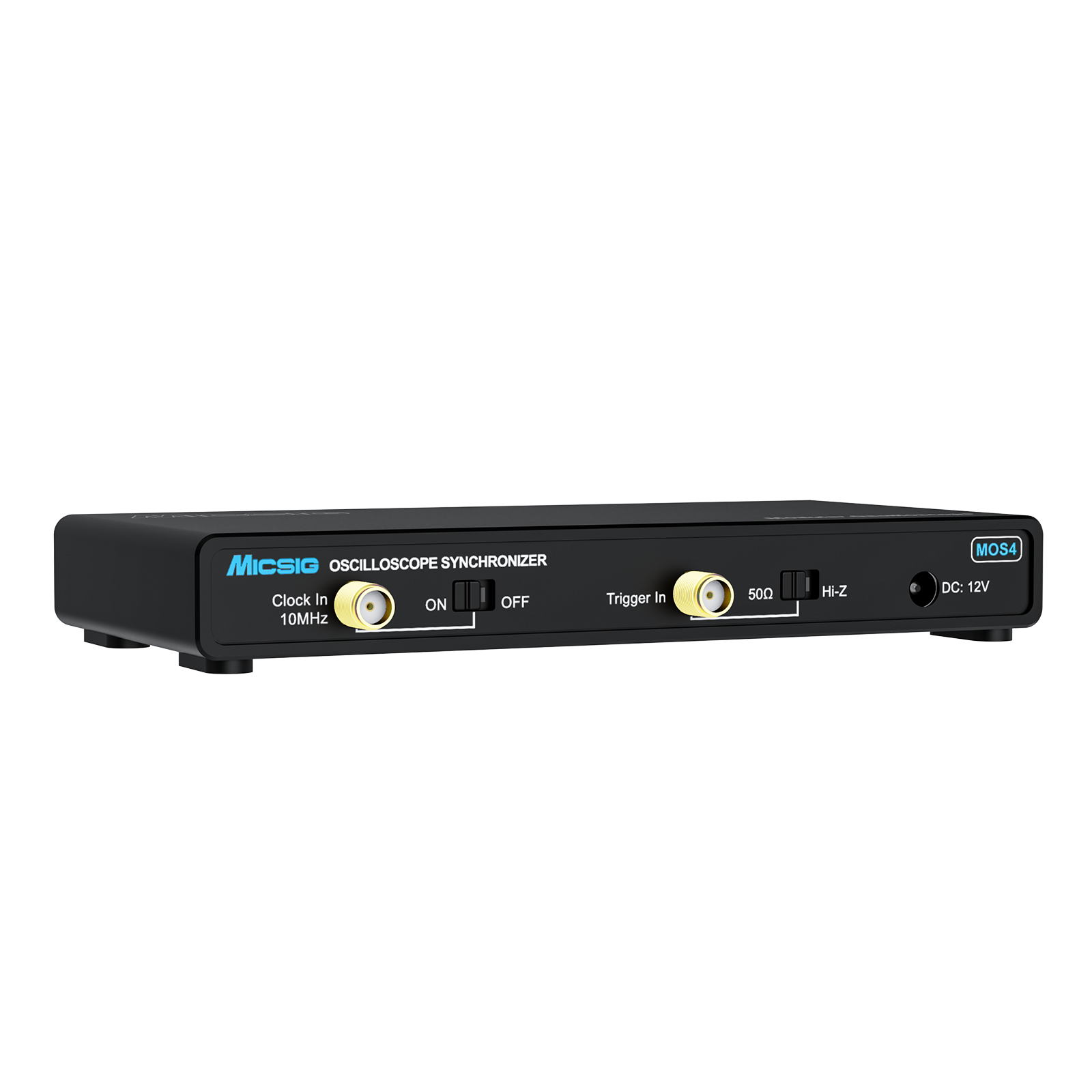

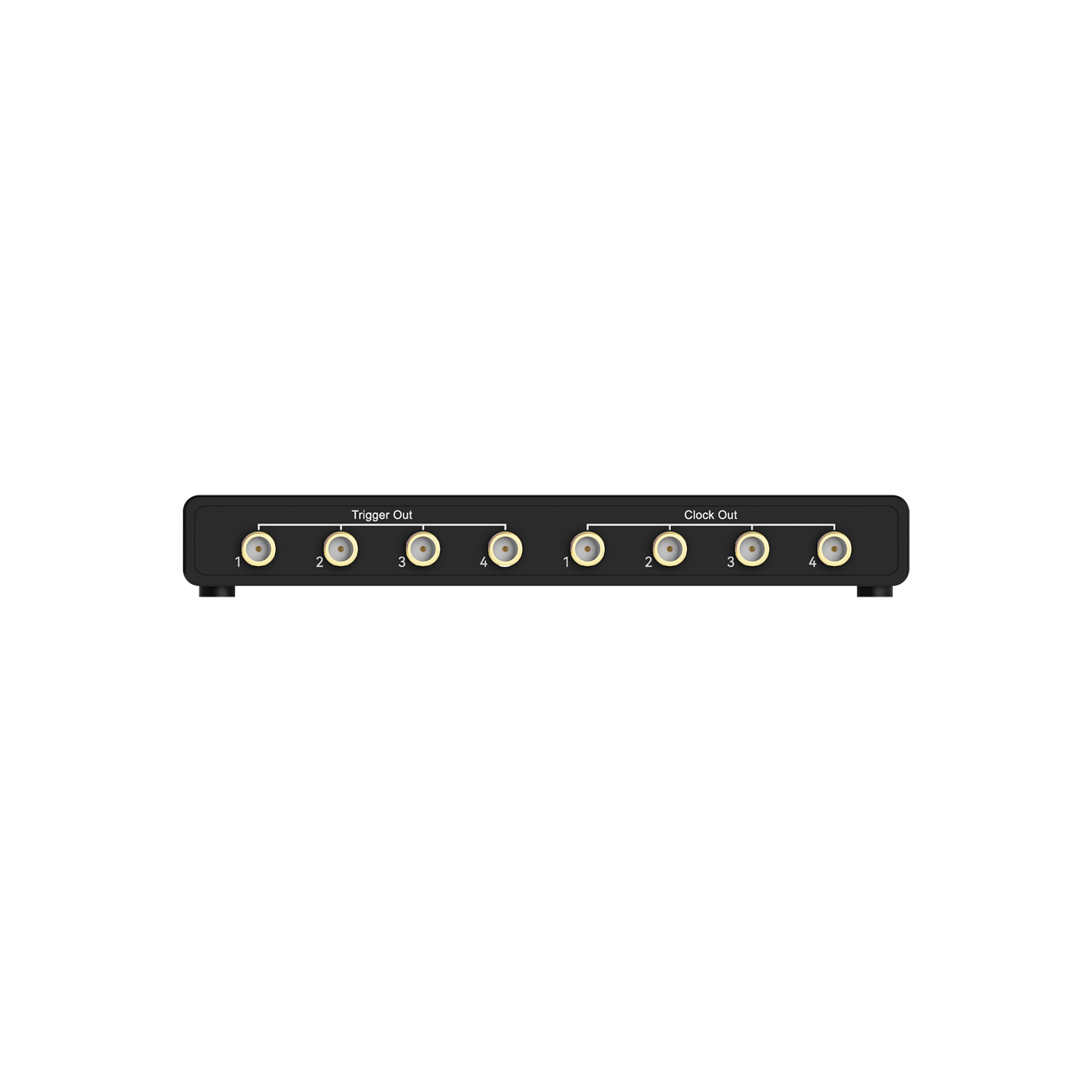

Micsig Sincronizzatore per oscilloscopio serie MO3

Codice prodotto: MOS4

Sincronizzatore per oscilloscopi Micsig MOS4 per la sincronizzazione precisa di un massimo di 4 oscilloscopi con clock a 10 MHz, distribuzione del trigger e

Prezzi graduati su richiesta!

305,00 € Netto

362,95 € IVA incl.

Disponibile, tempo di consegna: 1 -3 giorni

Contenuto: 1

IVA inclusa.

Garanzia di 1 anno

Sconto per pagamento anticipato del 2,5%.
- Se utilizzi il metodo di pagamento anticipato tramite bonifico bancario, alla cassa verrà automaticamente detratto il 2,5% dell'importo dell'acquisto. Lo sconto per pagamento anticipato è valido per tutti i prodotti Siglent (Serie X), Micsig, Saleae & Atten.

Spedizione gratuita

Spedizione e pagamento

Ulteriori informazioni

Sincronizzatore per oscilloscopio serie MO3

Offerta

Descrizione

Il Micsig MOS4 supporta attività di misurazione in cui è necessario che più oscilloscopi operino simultaneamente, ad esempio nell'analisi di circuiti digitali veloci, applicazioni a segnale misto o nella verifica di sistemi radar e di comunicazione. Grazie alla distribuzione condivisa del clock e del trigger a 10 MHz, è possibile acquisire simultaneamente fino a quattro oscilloscopi, ovvero 16 canali.

Caratteristiche

Passa da 50Ω ad alta impedenza
Deviazione temporale < 100 ps
È possibile sincronizzare fino a 4 oscilloscopi.

{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}

parametro	Segnale / Tipo	specifica
Attivare	Impulso singolo	Intervallo di uscita 1,55 V-1,65 V, tipicamente 1,6 V
Attivare in	Impulso singolo	Tensione di ingresso minima 500 mV, intervallo -5 V~5 V, carico 50 Ω o ad alta impedenza
Uscita	onda quadra a 10 MHz	Intervallo di uscita 430mV-470mV, tipicamente 450mV
Timbrare l'entrata	onda quadra a 10 MHz	Tensione di ingresso minima 500 mV, intervallo -5 V~5 V, carico 50 Ω
Sovraccarico		< 10%
energia		12 V CC / 1,5 A
Connettore		SMA
Temperatura di esercizio		0 °C – 45 °C
Temperatura di conservazione		-20 °C – 70 °C
ESD		±8 kV
Peso		190 g ±10 g
Lunghezza × Larghezza × Altezza		132,4 mm × 77 mm × 18,7 mm

Documentazione

Scheda tecnica del sincronizzatore MOS4
