Pacchetto da 1 GHz: oscilloscopio Micsig MHO68-1000 a 12 bit e 8 canali con punta di sonda otticamente isolata SigOFIT MOIP1000P per test su GaN, SiC e componenti di elettronica di potenza.
Prezzi graduati su richiesta!
28.000,00 € Netto
33.320,00 € IVA incl.
Paese di consegna
Tipologia cliente
Währung
Tempi di consegna: 1 settimana
Modello
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- Sconto per pagamento anticipato del 2,5%.
- Se utilizzi il metodo di pagamento anticipato tramite bonifico bancario, alla cassa verrà automaticamente detratto il 2,5% dell'importo dell'acquisto. Lo sconto per pagamento anticipato è valido per tutti i prodotti Siglent (Serie X), Micsig, Saleae & Atten.
Spedizione gratuita
Configurazione del prodotto
Personalizza il tuo prodotto!
Fai clic su una categoria qui sotto per visualizzare le opzioni disponibili.
Descrizione

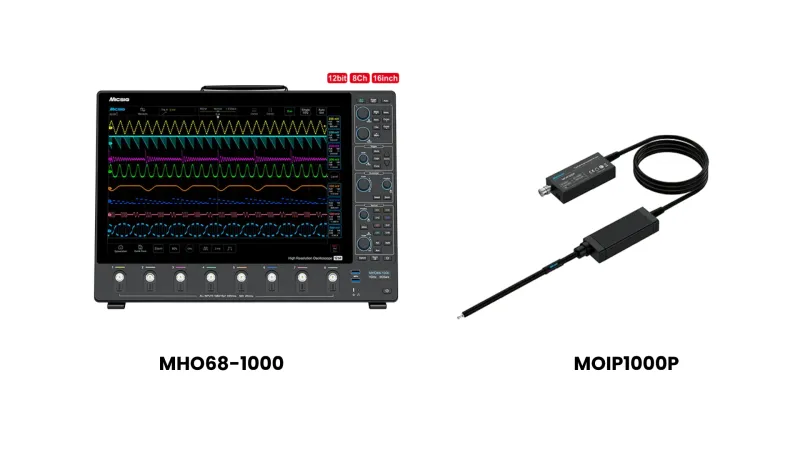

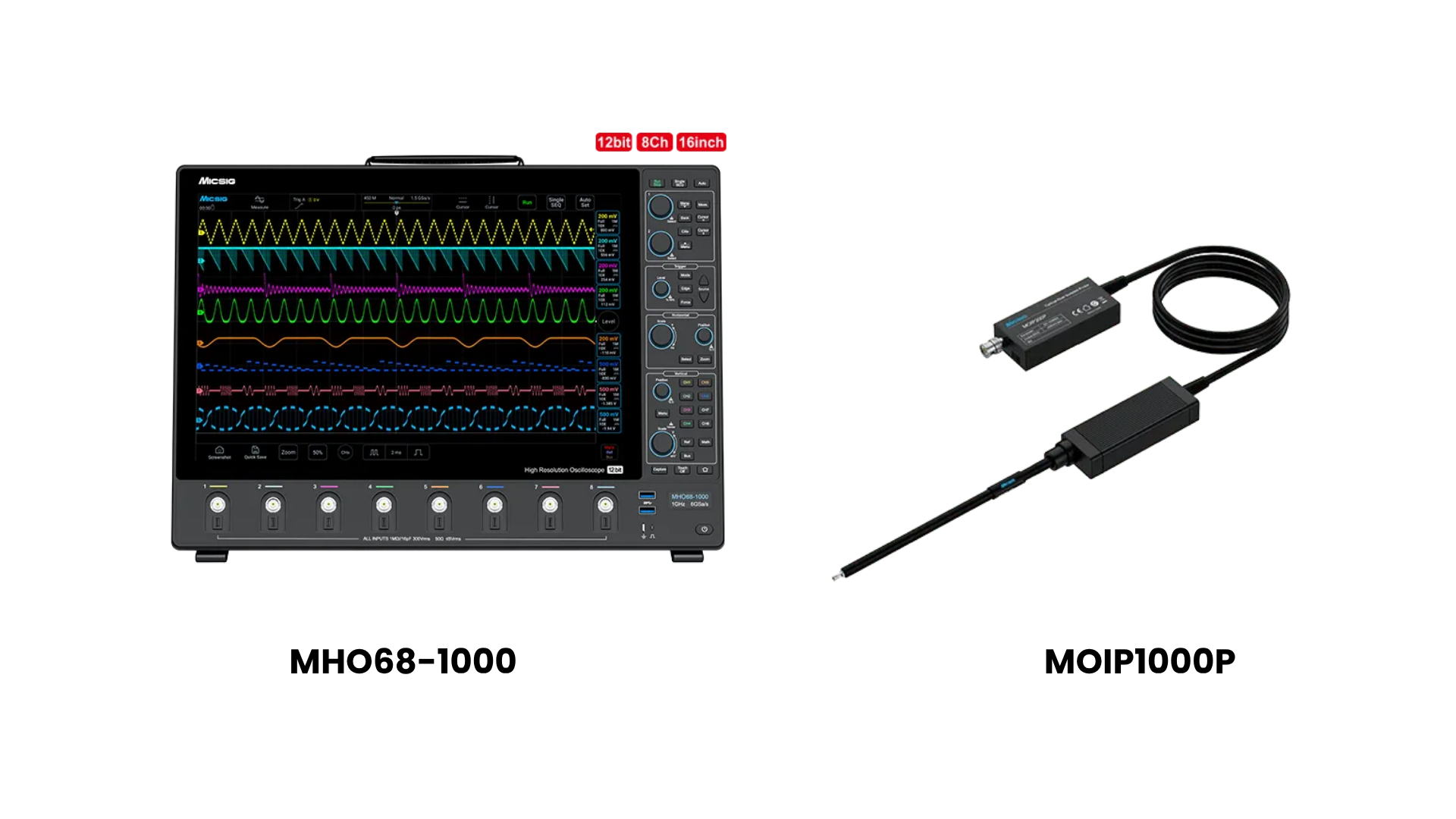

Il kit MOIP-MHO68-1000 combina l'oscilloscopio a 12 bit Micsig MHO68-1000 con la sonda otticamente isolata SigOFIT MOIP1000P. Entrambi sono progettati per una larghezza di banda di 1 GHz.
Il sistema è progettato per applicazioni di elettronica di potenza in cui il segnale opera ad alta tensione e commuta rapidamente. Le applicazioni tipiche includono progetti GaN veloci e stadi SiC con velocità di variazione inferiori al nanosecondo. Il MOIP1000P trasmette il segnale tramite fibra ottica ed è pilotato da laser. Offre un rapporto di reiezione di modo comune (CMRR) di 108 dB a 1 GHz e un intervallo di tensione di modo comune di 85 kVpp. L'MHO68-1000 acquisisce il segnale con una risoluzione a 12 bit, una frequenza di campionamento di 6 GSa/s, 1800 Mpts di memoria e sette canali analogici aggiuntivi per segnali di pilotaggio del gate, corrente e controllo.
Caratteristiche
Oscilloscopio a 12 bit Micsig MHO68-1000
- Larghezza di banda di 1 GHz, tempo di salita ≤ 0,4 ns
- 8 canali analogici in un unico dispositivo compatto
- Convertitore A/D a 12 bit con campionamento in tempo reale a 6 GSa/s
- Profondità di memoria di 1800 Mpts
- Basso livello di rumore: < 80 µVrms
- Schermo multi-touch capacitivo da 16 pollici, 1920 × 1200
- Cassa ultrasottile: 3,52 cm
- Interfaccia standard BNC e sonda Mic-OPI™; Mic-OPI rileva automaticamente l'attenuazione passiva della sonda.
- Attivazione e decodifica bus: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C; ARINC-429 e MIL-STD-1553B opzionali
- Interfacce: WLAN, LAN, USB 3.0/2.0 Host, USB Type-C, HDMI, uscita trigger
- Sistema operativo Android con 32 GB di memoria interna per la registrazione di forme d'onda e video.
- Controllo remoto tramite software per PC e app iOS/Android; mirroring dello schermo tramite Wi-Fi, USB e HDMI.
Sonda otticamente isolata Micsig SigOFIT MOIP1000P (Gen 3)
- Larghezza di banda di 1 GHz, tempo di salita ≤ 450 ps
- Rapporto di reiezione di modo comune (CMRR): 180 dB (CC), 108 dB (1 GHz)
- Intervallo di tensione di modo comune di 85 kVspk
- Misurazioni differenziali da ±0,01 V a ±20 kV con punte di attenuazione intercambiabili
- Capacità di ingresso < 3 pF, adatta per nodi di commutazione GaN e SiC
- Precisione del guadagno CC 1%, deriva del punto zero < 0,1%
- Misurazioni senza calibrazione; non è richiesto l'azzeramento automatico.
- Funzionamento a laser per un utilizzo ininterrotto; maggiore stabilità termica.
- Connettori coassiali MCX e MMCX per la soppressione delle interferenze di modo comune
- Fibra ottica lunga 2 m (lunghezze speciali disponibili su richiesta)
- Compatibile con qualsiasi oscilloscopio con connettore BNC.
Perché scegliere questo pacchetto?
- Larghezza di banda personalizzabile. Sia la sonda che l'oscilloscopio sono specificati fino a 1 GHz. Si ottiene la larghezza di banda nominale sulla punta della sonda, senza dover ipotizzare quale componente stia limitando il sistema.
- Misurazioni high-side isolate. Misura i segnali di gate high-side e i nodi flottanti nei circuiti a semiponte e a ponte intero. L'isolamento ottico di 108 dB a 1 GHz impedisce che le interferenze di modo comune influenzino il risultato della misurazione.
- Segnali deboli ad ampiezze elevate. La risoluzione verticale a 12 bit e il livello di rumore inferiore a 80 µVrms della MHO68-1000 sfruttano appieno l'ampia gamma dinamica della sonda, dai segnali in millivolt fino a quelli in kilovolt.
- Pronto all'uso immediato. Il MOIP1000P non richiede calibrazione né correzione automatica dello zero. È dotato di picchi OP50 (±25 V) e OP5000 (±2500 V), coprendo fin da subito sia le connessioni a bassa tensione che quelle ad alta tensione.
- Opzioni di espansione. È possibile aggiungere picchi di attenuazione fino a ±20 kV o combinare l'MHO68-1000 con sonde differenziali ad alta tensione Micsig, bobine di Rogowski e sonde di corrente AC/DC sui canali rimanenti.
- Un unico fornitore. Ordini, consulenza tecnica e supporto da eVision Instruments. Unità dimostrative disponibili su richiesta.
MOIP1000P: punte della sonda
SigOFIT OP20-1G Punta della sonda (20X | 1 GHz)
N. art.: OP20-1G
L'OP20-1G è un puntale di attenuazione 20X con larghezza di banda di 1 GHz per la serie di isolati in fibra ottica Micsig SIGOFIT.
653,31 €*
SigOFIT OP50-1G Punta della sonda (50X | 1 GHz)
N. art.: OP50-1G
L'OP50-1G è un puntale di attenuazione 50X con larghezza di banda di 1 GHz per la serie di isolati in fibra ottica Micsig SIGOFIT.
653,31 €*
SigOFIT OP100-1G Punta di attenuazione (100X | 1 GHz)
N. art.: OP100-1G
L'OP100-1G è un puntale di attenuazione 100X con larghezza di banda di 1 GHz per la serie di isolati in fibra ottica Micsig SIGOFIT.
653,31 €*
SigOFIT OP2000-1G Punta della sonda (2000X | 1 GHz)
N. art.: OP2000-1G
L'OP2000-1G è un puntale di attenuazione 2000X con larghezza di banda di 1 GHz per la serie di fibre ottiche isolate Micsig SIGOFIT.
712,81 €*
SigOFIT OP5000-1G Punta della sonda (5000X | 1 GHz)
N. art.: OP5000-1G
L'OP5000-1G è un puntale di attenuazione 5000X con larghezza di banda di 1 GHz per la serie di isolati in fibra ottica Micsig SIGOFIT.
974,61 €*
SigOFIT OP10000-1G Punta della sonda (10000X | 1 GHz)
N. art.: OP10000-1G
L'OP10000-1G è un puntale di attenuazione 10000X con larghezza di banda di 1 GHz per la serie di isolati in fibra ottica Micsig SIGOFIT.
974,61 €*
Picco di attenuazione SigOFIT OP20000-2 (20000x | 200 MHz)
N. art.: OP20000-2
L'OP20000-2 è una punta di attenuazione 20000X con una larghezza di banda di 200 MHz per la serie di antenne isolate in fibra di vetro Micsig SIGOFIT.
2.259,81 €*
Punta di attenuazione SigOFIT OP30000-2 (30000x | 200 MHz)
N. art.: OP30000-2
L'OP30000-2 è un attenuatore di picco 30000 volte più potente con una larghezza di banda di 200 MHz per la serie SIGOFIT di Micsig con isolamento in fibra ottica.
2.259,81 €*
Punta di attenuazione SigOFIT OP40000-2 (40000x | 200 MHz)
N. art.: OP40000-2
L'OP40000-2 è una punta di attenuazione 40000X con una larghezza di banda di 200 MHz per la serie di antenne isolate in fibra Micsig SIGOFIT.
2.259,81 €*
Attenuatore RF SigOFIT OP5000 (300 kHz-50 MHz/5 kV)
N. art.: OP5000-RF
L'OP5000-RF è una punta di attenuazione con una larghezza di banda di 50 MHz per la serie SIGOFIT di Micsig, con isolamento in fibra ottica.
1.545,81 €*
Adattatore SigOFIT OP-SMA
N. art.: OP-SMA
L'adattatore Micsig OP-SMA fornisce connettività SMA diretta per le sonde SigOFIT MOIP, consentendo misurazioni precise di segnali di basso livello e test RF.
189,21 €*
MOIP1000P: Accessori
Adattatore MS - alimentatore 12V2,5A
N. art.: MS-Adapter-12V2.5A
Questo alimentatore è adatto alle sonde SigOFIT e dispone di un'uscita USB C a 12V e 2,5A fissi.
71,40 €*
I contatti di MMCX
N. art.: MMCX-Leads
cavo MMCX da 1 pezzo adatto alle sonde a isolamento ottico della serie SigOFIT.
11,90 €*
MCX Leads
N. art.: MCX-Leads
1 pezzo Conduttori MCX adatti alle sonde a isolamento ottico della serie SigOFIT.
11,90 €*
Prese MCX
N. art.: MCX-Sockets
presa MCX da 1 pezzo adatta alle sonde a isolamento ottico della serie SigOFIT.
11,90 €*
Prese MMCX
N. art.: MMCX-Sockets
presa MMCX da 1 pezzo adatta alle sonde a isolamento ottico della serie SigOFIT.
11,90 €*
Set di cavi di prolunga MCX
N. art.: MCX-ext-cable-set
Il set di cavi di prolunga MCX contiene un pin header, 2 prolunghe per cavi e clip DuPont.
53,55 €*
Set di cavi di prolunga MMCX
N. art.: MMCX-ext-cable-set
Il set di cavi di estensione MMCX contiene un pin header, 2 prolunghe per cavi e clip DuPont.
53,55 €*
Set di clip IC MMCX
N. art.: MMCX-IC-Clip-Set
Il set di clip MMCX IC è compatibile con tutti i puntali di attenuazione MMCX della serie di sonde SigOFIT.
53,55 €*
Set di clip MCX IC
N. art.: MCX-IC-Clip-Set
Il set di clip MCX IC è compatibile con tutti i puntali di attenuazione MCX della serie di sonde SigOFIT.
53,55 €*
Set MCX
N. art.: MCX-set
Il set MCX di Micsig comprende 5x prese MCX e 1x cavo di saldatura MCX compatibile con tutti i puntali di attenuazione MCX di SigOFIT
47,60 €*
Set MCX a 5 fori
N. art.: MCX-5-hole-set
Il set Micsig MCX a 5 fori è composto da un adattatore MCX a 5 fori e da un set di pin header.
53,55 €*
Set MMCX
N. art.: MMCX-Set
Il set MMCX di Micsig comprende 5x prese MMCX e 1x cavo di saldatura MMCX compatibile con tutti i puntali di attenuazione MMCX di SigOFIT
47,60 €*
Set RS-485 (SigOFIT)
N. art.: RS-485 set
Il set RS-485 consente alle sonde SigOFIT di ricevere comandi RS-485 per attivare automaticamente la calibrazione dello zero o la commutazione del campo.
107,10 €*
MHO68-1000: Accessori
Ago del test MS-A-007
N. art.: MS-A-007
Le sonde di test Micsig MS-A-007 sono compatibili con tutti gli oscilloscopi Micsig.
17,85 €*
Alimentatore MS-Adapter-24V5A
N. art.: MS-Adapter-24V5A
Questo alimentatore è compatibile con tutti gli oscilloscopi della serie Micsig MHO3 e MDO.
83,30 €*
Cavo di test BNC2BNC1.6 BNC a BNC
N. art.: BNC2BNC1.6
Il cavo di test Micsig BNC2BNC1.6 da BNC a BNC è lungo 1 metro.
11,90 €*
Custodia morbida MS-HB
N. art.: MS-HB
Custodia morbida Micsig adatta a tutti i modelli di oscilloscopio portatile.
47,60 €*
MS-A-001 Cavo da BNC a banana
N. art.: MS-A-001
Il cavo Micsig MS-A-001-01 da BNC a banana è lungo 1,3 metri.
19,04 €*
MS-A-004 Pinze
N. art.: MS-A-004
Morsetti Micsig MS-A-004 compatibili con tutti gli oscilloscopi Micsig.
36,89 €*
MS-A-005 Testa della sonda del multimetro
N. art.: MS-A-005
Le sonde multimetro Micsig MS-A-005 sono compatibili con tutti gli oscilloscopi Micsig.
11,90 €*
MS-A-006 Clip a coccodrillo isolata (grande)
N. art.: MS-A-006
I morsetti a coccodrillo isolati MS-A-006 di Micsig sono compatibili con tutti gli oscilloscopi Micsig
26,18 €*
MS-A-011 Clip a coccodrillo (piccole)
N. art.: MS-A-011
Le clip a coccodrillo Micsig MS-A-011 sono adatte agli oscilloscopi da tavolo Micsig.
10,71 €*
MS-A-012 Ago per gancio di prova
N. art.: MS-A-012
Gli aghi a gancio Micsig MS-A-012 sono adatti agli oscilloscopi a tavoletta Micsig.
19,04 €*
OHK05 Telecomando
N. art.: OHK05
Il telecomando Micsig OHK05 è compatibile con tutti gli oscilloscopi portatili della serie ETO/ATO/TO di Micsig.
89,25 €*
USB2WLAN Dongle USB WLAN per oscilloscopi
N. art.: USB2WLAN
Questo dongle USB consente l'accesso alla rete tramite WLAN quando viene collegato a un oscilloscopio Micsig.
17,85 €*
MHO68-1000: Sensori differenziali
DP1502 (50X/500X) Testa di sonda differenziale ad alto voltaggio 474,81 €*
N. art.: DP1502
Varianti da 296,31 €*
DP1503 Testa della sonda differenziale ad alta tensione 665,21 €*
N. art.: DP1503
Varianti da 296,31 €*
DP3003 Testa della sonda differenziale ad alta tensione 665,21 €*
N. art.: DP3003
Varianti da 296,31 €*
DP7000 Testa per sonda differenziale ad alta tensione 1.069,81 €*
N. art.: DP7000
Varianti da 296,31 €*
DP7002 Testa della sonda differenziale ad alta tensione 1.248,31 €*
N. art.: DP7002
Varianti da 296,31 €*
DP7003 Testa della sonda differenziale ad alta tensione 1.367,31 €*
N. art.: DP7003
Varianti da 296,31 €*
DP702 (20X/200X) Testa di sonda differenziale ad alto voltaggio 474,81 €*
N. art.: DP702
Varianti da 296,31 €*
DP703 Testa della sonda differenziale ad alta tensione 950,81 €*
N. art.: DP703
Varianti da 296,31 €*
DP705 Testa della sonda differenziale ad alta tensione 1.069,81 €*
N. art.: DP705
Varianti da 296,31 €*
Sonda differenziale ad alta tensione DP3002 (100X/1000X) 474,81 €*
N. art.: DP3002
Varianti da 296,31 €*
MHO68-1000: Sonde e pinze amperometriche
ACP1000 Pinza amperometrica
N. art.: ACP1000
La pinza amperometrica Micsig ACP1000 consente di misurare la corrente alternata da 100mA a 1000A con una larghezza di banda da 100 Hz a 100 KHz.
224,91 €*
CP2100A Pinza amperometrica
N. art.: CP2100A
La sonda Micsig CP2100A ha due campi di misura opzionali di 10 A e 100 A con una larghezza di banda di 800 KHz
355,81 €*
CP2100B Pinza amperometrica
N. art.: CP2100B
La sonda Micsig CP2100B ha due campi di misura opzionali di 10 A e 100 A con una larghezza di banda di 2,5 MHz
593,81 €*
MHO68-1000: sonde di corrente di Rogowski
RCP1200M-200 Sonda di corrente a bobina Rogowski 1.248,31 €*
N. art.: RCP1200M-200
Varianti da 1.129,31 €*
RCP1200S-200 Sonda di corrente a bobina Rogowski 1.248,31 €*
N. art.: RCP1200S-200
Varianti da 1.129,31 €*
RCP120M-200 Sonda di corrente a bobina Rogowski 1.248,31 €*
N. art.: RCP120M-200
Varianti da 1.129,31 €*
RCP120S-200 Sonda di corrente a bobina Rogowski 1.248,31 €*
N. art.: RCP120S-200
Varianti da 1.129,31 €*
RCP3000M-200 Sonda di corrente a bobina Rogowski 1.248,31 €*
N. art.: RCP3000M-200
Varianti da 1.129,31 €*
RCP3000S-200 Sonda di corrente a bobina Rogowski 1.248,31 €*
N. art.: RCP3000S-200
Varianti da 1.129,31 €*
RCP300M-200 Sonda di corrente a bobina Rogowski 1.248,31 €*
N. art.: RCP300M-200
Varianti da 1.129,31 €*
RCP300S-200 Sonda di corrente a bobina Rogowski 1.248,31 €*
N. art.: RCP300S-200
Varianti da 1.129,31 €*
RCP300XS-200 Sonda di corrente a bobina Rogowski 1.248,31 €*
N. art.: RCP300XS-200
Varianti da 1.129,31 €*
RCP6000M-200 Sonda di corrente a bobina Rogowski 1.248,31 €*
N. art.: RCP6000M-200
Varianti da 1.129,31 €*
RCP6000S-200 Sonda di corrente a bobina Rogowski 1.248,31 €*
N. art.: RCP6000S-200
Varianti da 1.129,31 €*
RCP600M-200 Sonda di corrente a bobina Rogowski 1.248,31 €*
N. art.: RCP600M-200
Varianti da 1.129,31 €*
RCP600S-200 Sonda di corrente a bobina Rogowski 1.248,31 €*
N. art.: RCP600S-200
Varianti da 1.129,31 €*
Sonda di corrente a bobina Rogowski RCP12000L-700 1.248,31 €*
N. art.: RCP12000L-700
Varianti da 1.129,31 €*
Sonda di corrente a bobina Rogowski RCP12000M-700 1.248,31 €*
N. art.: RCP12000M-700
Varianti da 1.129,31 €*
Sonda di corrente a bobina Rogowski RCP12000S-700 1.248,31 €*
N. art.: RCP12000S-700
Varianti da 1.129,31 €*
Sonda di corrente a bobina Rogowski RCP1200L-700 1.248,31 €*
N. art.: RCP1200L-700
Varianti da 1.129,31 €*
Sonda di corrente a bobina Rogowski RCP1200XS-200 1.248,31 €*
N. art.: RCP1200XS-200
Varianti da 1.129,31 €*
MHO68-1000: sonde otticamente isolate
