Descrizione

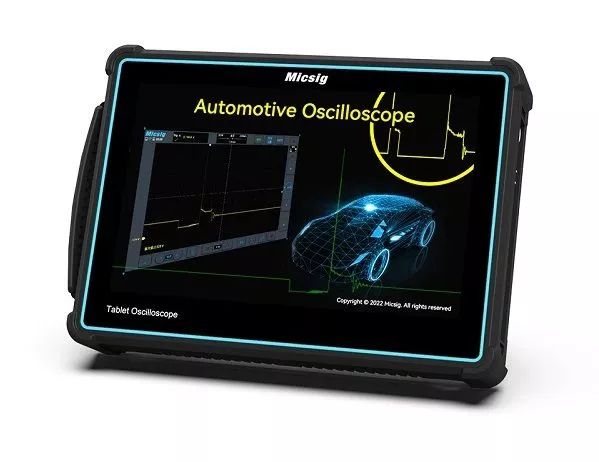

L'ATO3004 è un innovativo oscilloscopio per autoveicoli, il primo oscilloscopio al mondo per uso mobile che può essere utilizzato esclusivamente tramite il touch screen da 10,1 pollici e che offre funzioni diagnostiche complete per autoveicoli. Il funzionamento a batteria può durare fino a 4 ore e, se necessario, può essere prolungato all'infinito sostituendo la batteria di riserva.
L'ATO3004 si concentra sulla diagnostica automobilistica e offre un'elevata usabilità grazie all'utilizzo del sistema operativo Android. Il dispositivo dispone anche di un'uscita trigger esterna che consente di utilizzarlo come un oscilloscopio da tavolo equivalente in laboratorio. Oltre alla decodifica del bus seriale, l'ATO3004 offre anche diverse funzioni di diagnostica automobilistica, come i test dei circuiti di carica e avviamento, i test di pressione come la compressione dei cilindri e la pressione del carburante.
L'ATO3004 ha una frequenza di campionamento di 2GHz, una profondità di memoria di 220 Mpts, una velocità di acquisizione del segnale fino a 300.000 wfm/s, 4 canali, una larghezza di banda di 300 MHz e 4 canali. Inoltre, il display LCD touch offre una risoluzione di 1280 * 800 pixel, che supporta anche il funzionamento multi-touch. L'app dell'oscilloscopio (IOS e Android) consente il controllo remoto dell'oscilloscopio tramite WIFI. Inoltre, l'oscilloscopio dispone di un'interfaccia USB ed Ethernet.
Il funzionamento touch di Micsig ATO3004 è estremamente intuitivo. Questo semplice funzionamento è oggi indispensabile per gli utenti di smartphone e tablet, ma è nuovo e innovativo per un oscilloscopio. Grazie al sistema di trigger digitale, il jitter di trigger è molto basso e il trigger è estremamente preciso. Inoltre, l'oscilloscopio supporta i trigger del bus seriale e la decodifica del bus.
Caratteristiche
- Software di diagnostica automobilistica integrato
- Preset completi per la diagnosi automatica
- Aggiornamento online del software gratuito a vita
- oscilloscopio compatto con 4 canali
- Larghezza di banda di 300 MHz
- velocità di campionamento in tempo reale di 2 GS/s.
- Sistema operativo Android
- Batteria sostituibile
- Profondità di memoria fino a 220 Mpts.
- 300.velocità di acquisizione di 000 Wfms/s
- lCD industriale da 10,1"/20,3 cm, risoluzione 1280x600, touch screen capacitivo a più punti.
- Interfacce: Wi-Fi, USB 3.0/2.0 host, USB Type-C, HDMI, uscita trigger, terra
- Connessione per la calibrazione della sonda.
- Supporto per il trigger e la decodifica del bus: UART, I²C, SPI, CAN, CAN FD, LIN, Flexray.
- Software per PC, app per dispositivi mobili iOS e Android per il controllo remoto dell'oscilloscopio.
- Memoria integrata da 32 GB per la registrazione di forme d'onda e video.
- Batteria al litio, autonomia fino a 2 ore.
- Condivisione dello schermo tramite wifi, USB e HDMI
- Design portatile del tablet con funzioni all-in-one
Esempi di diagnosi dell'auto
Test del circuito di carica/avviamento
Gli oscilloscopi ATO supportano il test e la verifica della corrente di carica/avvio a 12 V e 24 V, dell'ondulazione di carica, della corrente di avviamento e altri test
Test speciali
Supporta il test dell'ABS, del pedale dell'acceleratore, della posizione dell'acceleratore, della pressione del carburante, del flussometro dell'aria, dell'albero a gomiti, dell'albero a camme, del knock, del MAP, ecc.
Test di rete
I test di rete includono CAN (CAN High / CAN Low), CAN FD, LIN, FlexRay e K line. Inoltre, è possibile decodificare una serie di protocolli seriali come UART, CAN, CAN FD, LIN, SPI, I²C.
Test combinati
Caratteristiche dell'oscilloscopio
Sistema Android con 32 Gbyte
L'oscilloscopio offre il primo sistema operativo per oscilloscopi al mondo basato su Android e dispone di 32 Gbyte di memoria.
Tastiera touch-screen
Tastiera software per un input veloce e familiare sui dispositivi smart.
Molte funzioni di trigger
Decodifica del bus seriale
Supporta il trigger e la decodifica seriale (I2C, SPI, RS232/UART, CAN, LIN).
Misure automatiche
31 misure automatiche per un'ampia gamma di requisiti di misurazione.
profondità di memoria di 70 Mpts
Permette di zoomare su un intervallo del segnale acquisito tramite touch screen.
Funzionamento con il mouse
Gli oscilloscopi Micsig possono essere facilmente controllati anche con un mouse USB standard.
Scalatura automatica
Regolazione automatica dell'offset in tempo reale in base alle dimensioni e alla frequenza del segnale.
Filtro passa-alto e passa-basso
La funzione di filtro aiuta i tecnici a escludere le frequenze insignificanti per eliminare le interferenze e osservare il vero stato del segnale.
Strumenti di calcolo
Sono disponibili diversi strumenti sotto forma di app per i calcoli elettronici.
Funzione di condivisione dello schermo
il contenuto dello schermo dell'oscilloscopio può essere facilmente trasmesso a un monitor esterno tramite il connettore HDMI integrato.
Controllo remoto
L'oscilloscopio dispone di un software per PC e di un'applicazione per cellulari (Android/IOS) per il controllo remoto via WIFI e USB.
Specifiche
| Modello |  ATO3004 | ATO3002 | ATO2004 | ATO2002 | ATO1004 |
|---|---|---|---|---|---|
| Larghezza di banda | 300 MHz | 300 MHz | 200 MHz | 200 MHz | 100 MHz |
| Canale analogico | 4 | 2 | 4 | 2 | 4 |
| Tempo di salita | ≤1,16ns | ≤1,16ns | ≤1,75 ns | ≤3,5 ns | ≤3,5 ns |
| Massima. Frequenza di campionamento | 2GSa/s | 2GSa/s | 2GSa/s | 1GSa/s | 1GSa/s |
| Massima profondità di archiviazione Profondità di archiviazione | 220Mpts | 220Mpts | 220Mpts | 110 Mpt | 110 Mpts |
| Velocità di acquisizione della forma d'onda (max.) | 300.000 wfms/s | 300.000 wfms/s | 300.000 wfms/s | 78.000 wfms/s | 78.000 wfms/s |
| Intervallo della sensibilità d'ingresso | 1mV/div ~ 10V/div (1MΩ)；1mV/div ~ 10V/div (50Ω) | 1mV/div ~ 10V/div (1MΩ)；1mV/div ~ 10V/div (50Ω) | 1mV/div ~ 10V/div (1MΩ)；1mV/div ~ 10V/div (50Ω) | 1 mV/div ~ 10 V/div | 1 mV/div ~ 10 V/div |
| Filtro di larghezza di banda | 20 MHz、 Passa basso (fino a 30 Hz) | 20 MHz, passa basso (fino a 30 Hz) | 20 MHz, passa basso (fino a 30 Hz) | 20 MHz, passa basso (fino a 30 kHz) | 20 MHz, passa basso (fino a 30 kHz) |
| Memoria segmentata | Supporta l'acquisizione di un massimo di 10.000 eventi di forma d'onda | Supporta l'acquisizione di un massimo di 10.000 eventi di forma d'onda | Supporta l'acquisizione di un massimo di 10.000 eventi di forma d'onda | Non supportato | Non supportato |
| Impedenza di ingresso | 1MΩ/50Ω | 1MΩ/50Ω | 1MΩ/50Ω | 1MΩ | 1MΩ |
| Intervallo base tempo | 1ns/div ~ 1ks/div | 1ns/div ~ 1ks/div | 1ns/div ~ 1ks/div | 2ns/div ~ 1ks/div | 2ns/div ~ 1ks/div |
| Test di supporto | Circuiti di carica/avviamento, sensori, attuatori, accensione, reti (CAN L/H, CAN FD, LIN, Flexray, K-line), test combinati | Circuiti di carica/avviamento, sensori, attuatori, accensione, reti (CAN L/H, CAN FD, LIN, Flexray, K-line), test combinati | Circuiti di carica/avviamento, sensori, attuatori, accensione, reti (CAN L/H, CAN FD, LIN, Flexray, K-line), test combinati | Circuiti di carica/avviamento, sensori, attuatori, accensione, reti (CAN L/H, CAN FD, LIN, Flexray, K-line), test combinati | Circuiti di carica/avvio, sensori, attuatori, accensione, reti (CAN L/H, CAN FD, LIN, Flexray, K-line), test combinati |
| Decodifica dei bus | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C | UART, CAN, CAN FD, LIN, SPI, I²C |
| Interfacce | Wi-Fi、USB 3.0/2.0 Host、USB Type-C、Ground、HDMI、Trigger Output | Wi-Fi、USB 3.0/2.0 Host、USB Tipo-C、Ground、HDMI、Trigger Output | Wi-Fi、USB 3.0/2.0 Host、USB Tipo-C、Ground、HDMI、Trigger Output | Wi-Fi、USB 3.0/2.0 Host、USB Tipo-C、Ground、HDMI、Trigger Output | Wi-Fi、USB 3.0/2.0 Host、USB Tipo-C、Ground、HDMI、Trigger Output |
| Memoria | 32 GB | 32 GB | 32 GB | 32 GB | 32 GB |
| Display | display touch capacitivo LCD da 10,1 pollici, risoluzione 1280 x 800, griglia 11 x 10 | display touch capacitivo LCD da 10,1 pollici, risoluzione 1280 x 800, griglia 11 x 10 | display touch capacitivo LCD da 10,1 pollici, risoluzione 1280 x 800, griglia 11 x 10 | display touch capacitivo LCD da 10,1 pollici, risoluzione 1280 x 800, griglia 11 x 10 | display touch capacitivo LCD da 10,1 pollici, risoluzione 1280 x 800, griglia 11 x 10 |
| Batteria | batteria agli ioni di litio da 7,4 V, 7500 mAh / 2 ore di autonomia | batteria agli ioni di litio da 7,4 V, 7500 mAh / 2 ore di autonomia | batteria agli ioni di litio da 7,4 V, 7500 mAh / 2 ore di autonomia | batteria agli ioni di litio da 7,4 V, 7500 mAh / 3 ore di autonomia | batteria agli ioni di litio da 7,4 V, 7500 mAh / 3 ore di autonomia |
| Dimensioni/peso netto | 265 * 192 * 50 mm / 1,9 kg (con batteria) | 265 * 192 * 50 mm / 1,9 kg (con batteria) | 265 * 192 * 50 mm / 1,9 kg (con batteria) | 265 * 192 * 50 mm / 1,9 kg (con batteria) | 265 * 192 * 50 mm / 1,9 kg (con batteria) |
