Sistema di oscilloscopi a 250 MHz e 12 bit: due oscilloscopi modulari Micsig MO34-250 sincronizzati dal MOS4, con software di controllo per PC gratuito.
Prezzi graduati su richiesta!
3.448,00 € Netto
4.103,12 € IVA incl.
Paese di consegna
Tipologia cliente
Währung
Tempi di consegna: 1 settimana
Contenuto: 1
Modello
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- Garanzia di 3 anni
- Sconto per pagamento anticipato del 2,5%.
- Se utilizzi il metodo di pagamento anticipato tramite bonifico bancario, alla cassa verrà automaticamente detratto il 2,5% dell'importo dell'acquisto. Lo sconto per pagamento anticipato è valido per tutti i prodotti Siglent (Serie X), Micsig, Saleae & Atten.
Spedizione gratuita
Configurazione del prodotto
Personalizza il tuo prodotto!
Fai clic su una categoria qui sotto per visualizzare le opzioni disponibili.
Descrizione

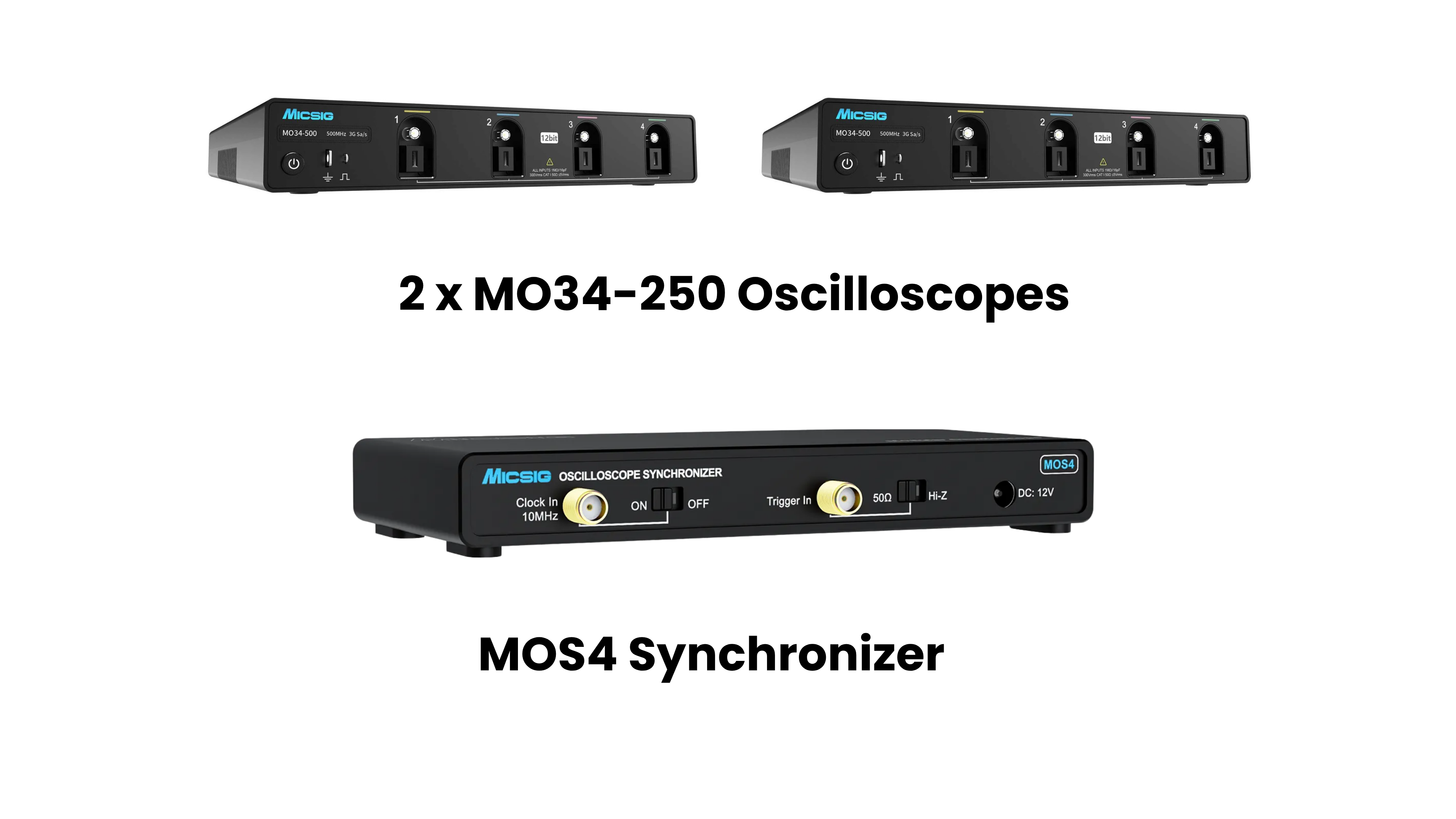

Il kit MO34-250 trasforma due oscilloscopi modulanti Micsig MO34-250 in un sistema di misura a 8 canali con una frequenza di 250 MHz. Il sincronizzatore MOS4 distribuisce un clock di riferimento e un trigger comuni a 10 MHz a entrambi gli strumenti, garantendo che tutti gli otto canali acquisiscano i dati in modo sincrono, con una differenza di tempo inferiore a 100 ps tra i dispositivi. Il software gratuito per PC consente di controllare e utilizzare entrambi gli oscilloscopi come un unico sistema.
Con una frequenza di 250 MHz, il modulo è adatto per sistemi embedded, controlli motore, conversione di potenza e applicazioni bus nel settore automobilistico, dove è necessario sincronizzare numerosi segnali: tensioni di alimentazione, uscite PWM, linee di sensori e traffico dati CAN o LIN. Ogni canale registra con una risoluzione a 12 bit, una frequenza di campionamento di 3 GSa/s e 360 Mpts di memoria.
Il sistema ha un design modulare. Il MOS4 sincronizza fino a quattro oscilloscopi, quindi questo pacchetto può essere ulteriormente espanso fino a 16 canali aggiungendo altre due unità MO34 e sincronizzatori aggiuntivi.
Caratteristiche
Oscilloscopio modulare Micsig MO34-250 a 12 bit
- Larghezza di banda di 250 MHz, tempo di salita ≤ 1,4 ns
- 4 canali analogici per unità; 8 canali in questa confezione
- Risoluzione verticale a 12 bit (4096 livelli, 16 volte di più rispetto a un ADC a 8 bit)
- Frequenza di campionamento di 3 GSa/s e profondità di memoria di 360 Mpts; la memoria non viene ridotta con due canali attivi.
- Frequenza di acquisizione delle forme d'onda fino a 230.000 WFMS/s
- Rumore di fondo < 80 µVrms
- Memoria segmentata di serie e filtraggio hardware digitale
- Attivazione e decodifica del bus: UART, I²C, SPI, CAN, CAN FD, LIN, FlexRay
- Nessuno schermo integrato: l'interfaccia utente viene visualizzata su qualsiasi display HDMI.
- Controllo remoto tramite Ethernet con software gratuito per PC.
- Interfacce: Wi-Fi, USB 3.0/2.0 Host, USB Type-C, HDMI, SFP+, Uscita trigger, Messa a terra
- 32 GB di memoria interna; sistema operativo Android
- Alloggiamento compatto, spessore massimo 3 cm, peso 1,1 kg; impilabile e montabile su rack.
Sincronizzatore per oscilloscopio Micsig MOS4
- Sincronizza fino a 4 oscilloscopi (16 canali)
- Distribuzione condivisa del clock di riferimento e del trigger a 10 MHz.
- Differenza di tempo tra i dispositivi < 100 ps
- Ingresso trigger commutabile tra 50 Ω e alta impedenza
- Connettore SMA; alimentazione 12 V CC / 1,5 A
- Compatto: 132,4 × 77 × 18,7 mm, 190 g
Perché scegliere questo pacchetto?
- 8 canali sincronizzati. Otto canali a 12 bit allineati temporalmente da un unico sistema, anziché un singolo strumento a 4 canali o due oscilloscopi non sincronizzati.
- Larghezza di banda dimensionata in modo ottimale. 250 MHz con un tempo di salita ≤ 1,4 ns coprono i tipici segnali embedded, di controllo e di conversione di potenza senza costi aggiuntivi per la larghezza di banda inutilizzata.
- Un unico sistema, un'unica interfaccia. Il software gratuito per PC controlla entrambi gli oscilloscopi come un singolo strumento a 8 canali. I comandi SCPI consentono l'integrazione in ambienti di test automatizzati.
- Si adatta alle tue esigenze. Espandi il tuo sistema MOS4 con due unità MO34 aggiuntive per un totale di 16 canali, senza dover sostituire le apparecchiature esistenti.
- Si adatta a rack di test e spazi di lavoro ristretti. Nessun display integrato, spessore di soli 3 cm, impilabile e montabile su rack. Può essere utilizzato con qualsiasi monitor HDMI o gestito interamente tramite PC.
- Supporto ai fornitori. Consulenza, gestione degli ordini e assistenza fornite da eVision Instruments in qualità di distributore Micsig.
Modulare
La serie MO34 supporta il montaggio a rack e la sincronizzazione di più dispositivi in una matrice per ottenere un numero maggiore di canali analogici (4*N).La connessione SFP+ consente inoltre velocità di trasferimento dati fino a 1 Gbps, offrendo così possibilità di integrazione illimitate.
