Descrizione

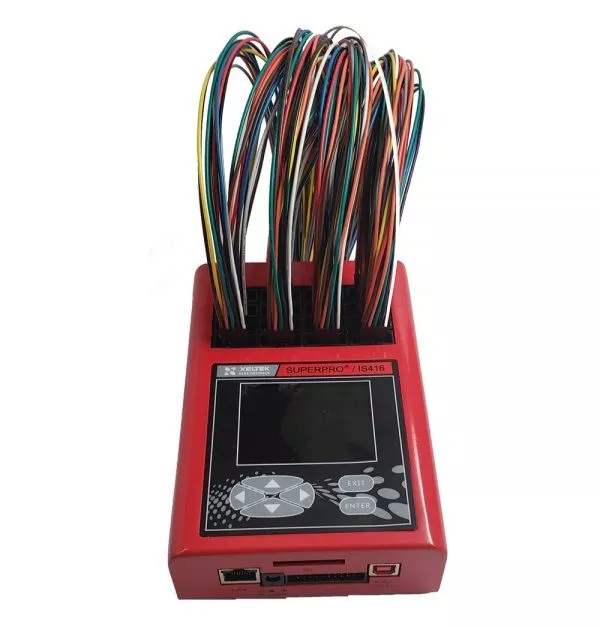

Il Superpro IS416 è un programmatore di banda universale che può programmare fino a 16 circuiti integrati contemporaneamente. Inoltre, il programmatore supporta numerosi protocolli seriali tra cui I2C, SPI, UART, BDM, MW, JTAG, CAN e RS232. L'unità può essere collegata a un PC tramite USB2.0 o LAN, oppure utilizzata in modalità standalone. Il supporto di memoria è una scheda SD, che può essere sostituita a seconda delle esigenze. Per l'integrazione dell'unità in programmi definiti dall'utente, ad esempio per applicazioni di automazione, sono disponibili una DLL a pagamento, API e comandi a riga di comando che consentono di controllare l'unità tramite ICT, FCT, ATE.
Caratteristiche
- Programmatore di produzione ISP ad alta velocità e di livello industriale. La scelta definitiva per l'integrazione del sottosistema ISP.
- Supporta quasi tutti i chip seriali, compresi, ma non solo, SPI, I2C, JTAG, BDM, UART, MON, SCI, SWD, SBW, C2D, ICC, SWIM, SDQ, DBG, ICE, CSI, LIN
- I produttori supportati includonoaBOV, Ali, Altera, Atmel, Catalyst, Cypress, Freescale, Fujitsu, Haier, Hitachi, Hynix, Infineon, IR, ISSI, Lattice, Macronix, Maxim, Microchip, Micron, NEC, Numonyx, NXP, ON, Panasonic, Renesas, Rohm, Samsung, Sanyo, Silicon, Labs, Spansion, SST, ST, Teridian, TI, Toshiba, Winbond, Xilinx, Zilog, ecc
- Programma fino a 16 chip seriali o 4 chip paralleli NAND, NOR, eMMC contemporaneamente
- Supporta la programmazione ISP seriale per più chip di modelli o tipi diversi in un'unica unità
- Le porte di controllo generali forniscono isolamento dei segnali, isolamento dei relè, controllo dell'alimentazione, rilevamento dei clic, indicatore di espansione LED e altri segnali di controllo
- La programmazione ad alta velocità regolabile soddisfa i requisiti di carico della scheda o di lunghezza del cavo ISP
- Tre modalità: 1) Modalità online. Collegato al PC locale tramite USB2.0 (alta velocità) 2) Modalità offline. Grazie alla tastiera indipendente, al display LCD e alla memoria portatile (schede SD standard), SuperPro IS416 può essere utilizzato in modo indipendente offline per una produzione flessibile e una configurazione sul campo. Le dimensioni dei file di progetto sono limitate solo dalle dimensioni della memoria della scheda SD.) Modalità di rete. Collegato alla rete locale, può essere controllato localmente o in remoto.
- La tecnologia avanzata dei driver dei pin fornisce segnali più puliti, un intervallo di tensione più ampio e una frequenza di clock più accurata e più elevata. I generatori di temporizzazione precisi garantiscono una maggiore velocità e un rapporto di prodotto qualificato per i dispositivi con 1,2 V-5,0 Vcc
- Meccanismo di sicurezza del chip: il preciso circuito di autocalibrazione della tensione incorporato garantisce che la tensione rientri sempre nell'intervallo prestabilito. La funzione di autodiagnosi rileva continuamente i guasti hardware per garantire il normale funzionamento della macchina.
- la protezione da sovracorrente, sovratensione e ESD evita di danneggiare i programmatori
- L'interfaccia operativa dell'utente è visualizzata dal PCBA
- La funzione di registro dei documenti e le statistiche di produzione facilitano il monitoraggio della qualità.
- Protezione del copyright con crittografia SD, gestione dei diritti dei documenti e crittografia, limitazione dell'output e controllo remoto.
- Funzioni speciali personalizzate e software di algoritmi disponibili
- Programmatore web + software di gestione della rete (opzionale) creano una modalità di gestione rivoluzionaria per la scrittura in rete. L'impostazione del progetto, il cambio di attività e l'aggiornamento del software per tutti i programmatori possono essere completati istantaneamente su un unico server, mentre il monitoraggio della qualità e le statistiche QC possono essere eseguite in tempo reale. Gli errori, come le scritture vuote, possono essere monitorati e i dati scritti vengono memorizzati solo su server locali o remoti per garantire la sicurezza dei dati.
- Con un adattatore personalizzato, SuperPro IS416 può essere utilizzato come programmatore di produzione offline, programmando fino a 4 chip contemporaneamente.
- Supporta tutti i protocolli ISP più comuni (ad esempio I2C, SPI, UART, BDM, MW, JTAG, CAN, RS232)
- Interfaccia PC: USB2.0 (alta velocità), LAN (100M)
- Supporto di memoria offline: scheda SD
- Tastiera e display: tastiera a 6 tasti, display LCD con 40 cifre x 4 linee
- Alimentazione: DC 12 V / 1,5 A. Unità di alimentazione
- Unità principale: dimensioni: 184 x 160 x 78 (mm); peso: 0,8 kg
- Imballaggio: dimensioni: 310 x 250 x 145 (mm); peso: 1,65 kg
- Temperatura di funzionamento: 0-50°C. Umidità: 20%-80%
Più funzioni
- Velocità di programmazione ultra-rapida
SuperPro IS416 è progettato per un'elevata velocità di programmazione. I nostri algoritmi approvati dai semiconduttori, la precisione e la pulizia dei segnali garantiscono un'elevata resa di programmazione. È stato sviluppato un design speciale per eliminare l'overshoot e il ground bounce. Gli algoritmi vengono eseguiti con un'architettura a macchina di stato costruita con FPGA per ottenere una velocità di programmazione ultra-elevata.
- Programmazione di un massimo di 16 PCB
SuperPro IS416 supporta quasi tutti i dispositivi seriali, tra cui MCU, FLASH/EEPROM seriali e la maggior parte dei dispositivi di memoria paralleli come eMMC e NAND/NOR FLASH. È un programmatore driver a 96 pin con 16 canali (6 I/O x 16 canali). SuperPro IS416 supporta la maggior parte dei dispositivi ISP per programmare 16 canali contemporaneamente. È possibile programmare simultaneamente quattro chip paralleli ad alto numero di pin, come NAND/eMMC. È possibile programmare contemporaneamente quattro chip paralleli ad alto numero di pin, come NAND/eMMC.
- Espansione Fino a 12 dispositivi di programmazione
possono essere collegati a un singolo PC per programmare più schede, oppure tutti i programmatori possono essere utilizzati in modalità standalone.
- Modalità di produzione di massa
SuperPro IS416 dispone di una modalità di lavoro chiamata "produzione di massa", ovvero non appena il programmatore rileva che la scheda di destinazione è pronta e riceve un segnale ISP, inizia immediatamente l'operazione di funzione definita da AUTO senza l'uso della tastiera. A questo scopo, nella porta ISP sono disponibili i segnali TPIN e TPOUT. TPOUT fornisce un livello alto e TPIN è la linea di ingresso per il rilevamento del livello. Quando questi punti vengono cortocircuitati sulla scheda di destinazione, TPIN rileva un livello alto subito dopo l'applicazione del segnale ISP al punto di test e la sequenza di comandi AUTO può essere avviata.
- Lunghezza del cavo maggiore
supportata dalla velocità regolabile Per le applicazioni industriali, si verificano molti problemi quando la programmazione in-system (ISP) viene eseguita con un programmatore parallelo tramite un header ISP. I programmatori paralleli limitano la programmazione della scheda di destinazione a una certa distanza (di solito meno di qualche centimetro). SuperPro IS416 è un programmatore seriale con cavo ISP che può programmare una scheda di destinazione fino a 1 m di distanza. Oltre alla capacità di pilotare il cavo per le applicazioni a lunga distanza, il driver avanzato del sistema consente di regolare la velocità di funzionamento ai fini della temporizzazione dell'esecuzione. Linee VDD (0-5,5 V / 0,5 A) e Vpp (0-15 V / 0,2 A) per alimentare la scheda target e il target.
Funzioni del software
- File di progetto
Il file di progetto salva i preparativi prima della programmazione. Gli utenti possono anche ripristinare e salvare l'ambiente di lavoro. Il file di progetto contiene il tipo di unità, i dati del buffer, le impostazioni delle opzioni operative, le impostazioni dei bit di configurazione e i comandi batch. I file di progetto possono essere protetti da password per aumentare la sicurezza e l'affidabilità quando vengono utilizzati da operatori non esperti. Gruppo di progetto: Esecuzione di più file di progetto in modalità batch È possibile programmare più chip contemporaneamente utilizzando la funzione Gruppo di progetto del software SuperPro IS416. - Il gruppo di progetti
organizza l'esecuzione in batch di più progetti ed è disponibile su tutti i modelli SuperPro ISP. Altri programmatori ISP richiedono un demultiplexer per programmare due chip con un solo programmatore ISP; questa soluzione non è adatta alla produzione di massa perché la programmazione dei chip richiede più tempo, crea rumore e comporta costi aggiuntivi di hardware e manodopera. - Gruppo di progetto Super Scale
Le PCBA complicate o le PCBA multiple combinate possono richiedere più programmatori per funzionare correttamente. Il gruppo di progetto Super Scale è responsabile del flusso di lavoro di più programmatori. - Auto Function
L'Auto Function organizza varie funzioni in un gruppo sequenziale (Delete, Blank Check, Program, Verify e Protect). Le funzioni vengono eseguite in ordine sequenziale, come un comando batch. - Statistiche di produzione
Un file di registro può essere utilizzato per memorizzare le informazioni operative prima che il programma venga terminato. I file di registro possono essere utilizzati anche per facilitare il monitoraggio della qualità. - Modalità fabbrica
Questa modalità è progettata per la produzione di massa in fabbrica. Per evitare che gli errori operativi distruggano i chip e scrivano dati errati sul chip, SuperPro opera in modalità autofunzionale. L'amministratore può impostare una password per impedire l'accesso non autorizzato al sistema. - XPlayer
SuperPro IS416 supporta i file JAM, SVF e Staple di ACTEL, Xilinx e ALTERA. SuperPro IS416 supporta anche i file Direct C di ACTEL. I file STP o JAM possono essere generati con strumenti di progettazione come ISE e Quartus II. - Riconoscimento automatico dei tipi di file
Supportiamo quasi tutti i formati di file conosciuti, compresi quelli con funzioni di riconoscimento automatico: Binario, Intel (lineare e segmentato) Hex, Motorola S, Tektronix (lineare e segmentato), JEDEC, POF ecc. - Incremento automaticodei numeri di serie
La generazione automatica di numeri di serie elettronici è disponibile su Superpro IS416. Questa funzione viene implementata impostando l'Incremento automatico nell'opzione Operazione. L'incremento automatico consente agli utenti di aggiungere un numero di serie univoco all'unità. Dopo ogni programmazione andata a buon fine, il software modifica automaticamente il valore con l'incremento specificato. - È disponibile anche lagestione dei codici a barre
per eseguire tutte le operazioni di configurazione mediante la scansione dei codici a barre presenti sul foglio di lavoro. - Protezione del copyright
con crittografia SD, crittografia dei file di progetto e controllo degli accessi, controllo del volume e controllo remoto.
Circuiti integrati supportati
Specifiche
Specifiche del dispositivo | SuperPro IS01 |
---|---|
Protocolli supportati | I2C, SPI, UART, BDM, MW, JTAG, CAN, RS232 |
Protezione ESD | Sì (livello I/O 1,5 V - 4 V) |
Memoria | Scheda SD (max. 4 GB) |
Automazione | L'interfaccia ATE consente il funzionamento e il controllo esterno |
Temperatura di esercizio | da 10°C a 50°C |
Potenza target | VDD (0-5.5V / 0.5A) Vpp (0-15V / 0.2A) |
Interfacce | Connessione USB 2.0 Connessione ATE |
Modello a confronto | SuperPro 7500 | SuperPro 6100N | SuperPro 610p | SuperPro 7504 | SuperPro 6104N | SuperPro IS01 | SuperPro IS416 |
---|---|---|---|---|---|---|---|
Numero di dispositivi supportati | 122.900+ | 103.300+ | 33.900+ | 95.900+ | 103.300+ | 10.300+ | 4.200+ |
Numero di pin driver | 144 | 144 | 48 | 144 x 4 | 144 x 4 | 12 | 12 |
Supporto NAND | Alto | Medio | Basso | Alto | Medio | - | SÌ |
supporto eMMC | Alto | Basso | Basso | Alto | Basso | - | - |
Supporto MCU | Alto | Alto | Alto | Alto | Alto | Alto | Alto |
Prese per modulo | Massimo 4 | 1 | 1 | Massimo 4 | Massimo 4 | 1 | 16 |
Numero di moduli | 1 | 1 | 1 | 4 | 4 | 1 | 1 |
Velocità di programmazione | Alta | Alta | Alta | Alta | Alta | Alto | Alto |
Syn/Asyn | Syn | ASyn | ASyn | ASyn | ASyn | ASyn | ASyn |
ISP-esteso | No | Limitato | Limitato | - | No | Sì | Sì |
Interfaccia di comunicazione | USB/LAN | USB | USB | USB | USB | USB & ATE | USB & LAN & ATE |
Supporti di archiviazione | Scheda SD | Scheda CF | - | - | - | SD | SD |
Serie di adattatori per prese | GX | DX | SA | GX | DX | - | - |
Aggiornamenti dell'unità richiesti dall'utente | Sì | Sì | No | Sì | Sì | Sì | Sì |
