Descrizione

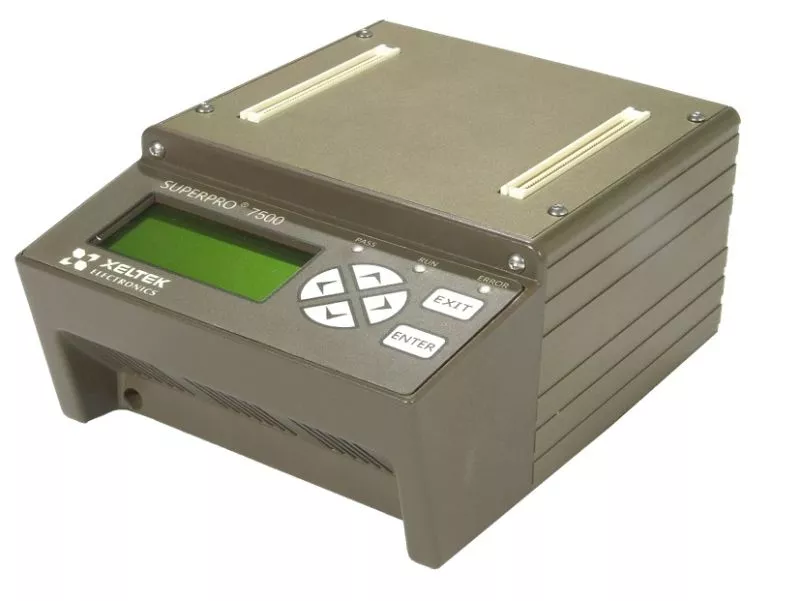

Xeltek SuperPro 7500N è un programmatore universale che supporta la programmazione di EEPROM, NOR/NAND Flash, MCU, FPGA, CPLD, BPROM, NVRAM, SPLD, EPLD ed eMMC. Il dispositivo può essere utilizzato sia tramite PC con USB o LAN con il software di programmazione Super Pro che in modalità standalone. Il potente motore di sistema del SuperPro 7500N permette di programmare uno o fino a 4 chip contemporaneamente senza alcuno sforzo aggiuntivo. Puoi convertire il programmatore universale in un programmatore a 4 velocità utilizzando un adattatore a 4 vie.
Funzioni
- Algoritmi progettati per programmare fino a 4 chip contemporaneamente
- Supporta la maggior parte delle memorie dei dispositivi presenti sul mercato
- Programma dispositivi eMMC fino a 64GB
- Supporta la maggior parte dei tipi di package, incluso il WLCSP
- Funziona in modalità PC-hosted, standalone e LAN
- Possibilità di sviluppare algoritmi personalizzati per i dispositivi
- driver universale a 144 pin
- Per dispositivi NOR/NAND FLASH standard e EEPROM/FLASH seriale
- È possibile programmare quattro chip contemporaneamente (a seconda del tipo di dispositivo e dell'alloggiamento).
- la libreria SuperPro 7500 supporta oltre 59.000 dispositivi. Gli adattatori non richiedono zoccoli DIP-lock per la trasmissione, con conseguente maggiore affidabilità delle connessioni.
- Potente libreria di piattaforme NAND FLASH e soluzione esclusiva per casi speciali. Supporta decine di piattaforme NAND FLASH popolari. Possibilità di personalizzazione rapida per soddisfare requisiti specifici.
- Costruito con 144 pin driver universali. Sono disponibili adattatori universali per vari pacchetti.
- La tecnologia dei pin driver di nona generazione offre segnali più puliti, un intervallo di tensione più ampio, una frequenza di clock più precisa e più elevata e supporta dispositivi con Vcc da 1,2 V a 5 V.
- Meccanismo di sicurezza del chip con circuito di autocorrezione della tensione integrato per garantire che la tensione rientri in un intervallo prestabilito.
- protezione da sovracorrente e sovratensione per il chip e l'hardware di programmazione.
- Il software, potente e facile da usare, semplifica le operazioni, migliora l'efficienza e riduce gli errori dell'utente durante il processo di programmazione.
- Assistenza tecnica gratuita e veloce per i nuovi dispositivi
Altre funzioni
- Velocità di programmazione molto elevata
I programmatori SuperPro 7500N utilizzano un chip MCU molto veloce che consente non solo algoritmi di programmazione affidabili ma anche un'elevata velocità di programmazione. L'utilizzo di una MCU ARM11 a 32 bit combinata con un sistema operativo Linux interno li rende i programmatori più avanzati e versatili del settore. Il Superpro 7500N offre una velocità di programmazione del 30% superiore e una velocità di programmazione per i dispositivi eMMC 8-10 volte superiore rispetto al Superpro 6100. - Adattatori personalizzati a 4 velocità
Il SuperPro 7500N può essere utilizzato per programmare fino a 4 chip contemporaneamente. Molti chip EEPROM / Flash / MCU / eMMC sono supportati anche in modalità a 2 o 4 velocità per aumentare la produttività di quasi quattro volte! - Modalità LAN
La maggior parte delle applicazioni di programmazione in produzione richiedono che il programmatore sia gestito da remoto. Con SuperPro 7500N, . la porta LAN consente di collegare il programmatore a una rete locale e di controllarlo a distanza da qualsiasi computer della rete. In questo caso, il PC che controlla il SuperPro 7500N funge da server e il SuperPro 7500N da client. - File di progetto
Il file di progetto contiene i preparativi per la programmazione. Gli utenti possono anche ripristinare e salvare l'ambiente di lavoro. Il file di progetto contiene il tipo di unità, i dati del buffer, le impostazioni delle opzioni operative, le impostazioni dei bit di configurazione e i comandi batch. I file di progetto possono essere protetti da password per aumentare la sicurezza e l'affidabilità quando vengono utilizzati da personale non addestrato. - Funzione automatica
La funzione automatica organizza varie funzioni in un gruppo sequenziale (cancellazione, controllo del vuoto, programmazione, verifica e protezione). Le funzioni vengono eseguite in ordine sequenziale, come un comando batch. - Modalità di produzione
Non appena un chip viene inserito correttamente, il programmatore avvia automaticamente i comandi batch Cancella, Verifica vuoto, Programma e Verifica. Il riconoscimento automatico del chip fa risparmiare tempo e aumenta l'efficienza. - Statistiche di produzione
Un file di log può essere utilizzato per memorizzare le informazioni operative prima che il programma venga terminato. I file di registro possono essere utilizzati anche per il controllo qualità. - Modalità fabbrica
Questa modalità è destinata alla produzione di massa in fabbrica. Per evitare che gli errori di funzionamento distruggano i chip e scrivano dati errati sul chip, SuperPro funziona in modalità automatica. L'amministratore può impostare una password per impedire l'accesso non autorizzato al sistema. - Riconoscimento automatico dei tipi di file
Supportiamo quasi tutti i formati di file conosciuti, compresi quelli con funzioni di riconoscimento automatico: Binario, Intel (lineare e segmentato) Hex, Motorola S, Tektronix (lineare e segmentato), JEDEC, POF, ecc. - Incremento automaticodei numeri di serie
La generazione automatica di numeri di serie elettronici è disponibile sul Superpro 7500N. Questa funzione è implementata da un'opzione. L'incremento automatico consente all'utente di inserire un numero di serie univoco nell'unità. Dopo ogni programmazione andata a buon fine, il software modifica automaticamente il valore in base alla modalità di incremento specificata. - Protezione della proprietà intellettuale
Le impostazioni della password sono disponibili sia in modalità PC che standalone.
Funzioni del software
Automazione dei numeri di serie
Alcune applicazioni richiedono che contenuti diversi, come il numero di sequenza del prodotto o l'indirizzo MAC, vengano scritti in un'area specifica per ogni chip. Il SuperPro 7500N può automatizzare questa operazione.
Software programmatore SuperPro
Il software Super Pro per PC consente una programmazione intuitiva, selezionando semplicemente il circuito integrato e i file di programmazione. L'ampio database di algoritmi di programmazione è già integrato nel software.
Connessione via LAN
la connessione LAN consente di collegare i programmatori a una rete locale e di controllarli in remoto da qualsiasi computer della rete.
Applicazione DLL ISP
La DLL fornisce tutte le funzioni necessarie per chiamare l'hardware di programmazione ed eseguire operazioni di programmazione in remoto, attraverso un programma definito dall'utente.
Circuiti integrati supportati
Specifiche
Specifiche del dispositivo | SuperPro 7500N |
---|---|
Dispositivi supportati | EPROM, EPROM swappata, EEPROM parallela e seriale, PROM di configurazione FPGA, memoria FLASH (NOR), BPROM, NVRAM, SPLD, CPLD, EPLD, HUB firmware, microcontrollore, MCU |
Tipi di package supportati | DIP, SDIP, PLCC, JLCC, PGA, LGA, SOIC, SOJ, SOT, QFP, TQFP, PQFP, VQFP, MQFP, LQFP, TSOP, SOP, TSOPII, PSOP, SSOP, TSSOP, SON, EBGA, FBGA, FTBGA, VFBGA, &mgr;BGA, CSP, SCSP, QFN, HVQFN ecc. |
Interfaccia PC | USB 2.0, LAN |
Memoria stand-alone | Scheda SD |
Alimentatore | Alimentatore: Ingresso AC 100 V - 240 V; Uscita: 12 V/1,5 A |
Dimensioni | Unità principale: 184 (L) x 160 (W) x 78 (H) mm |
Peso | Unità principale: peso 0,8 kg (3,5 libbre) |
Modello a confronto | SuperPro 7500 | SuperPro 6100N | SuperPro 610p | SuperPro 7504 | SuperPro 6104N | SuperPro IS01 | SuperPro IS416 |
---|---|---|---|---|---|---|---|
Numero di dispositivi supportati | 122.900+ | 103.300+ | 33.900+ | 95.900+ | 103.300+ | 10.300+ | 4.200+ |
Numero di pin driver | 144 | 144 | 48 | 144 x 4 | 144 x 4 | 12 | 12 |
Supporto NAND | Alto | Medio | Basso | Alto | Medio | - | SÌ |
supporto eMMC | Alto | Basso | Basso | Alto | Basso | - | - |
Supporto MCU | Alto | Alto | Alto | Alto | Alto | Alto | Alto |
Prese per modulo | Massimo 4 | 1 | 1 | Massimo 4 | Massimo 4 | 1 | 16 |
Numero di moduli | 1 | 1 | 1 | 4 | 4 | 1 | 1 |
Velocità di programmazione | Alta | Alta | Alta | Alta | Alta | Alto | Alto |
Syn/Asyn | Syn | ASyn | ASyn | ASyn | ASyn | ASyn | ASyn |
ISP-esteso | No | Limitato | Limitato | - | No | Sì | Sì |
Interfaccia di comunicazione | USB/LAN | USB | USB | USB | USB | USB & ATE | USB & LAN & ATE |
Supporti di archiviazione | Scheda SD | Scheda CF | - | - | - | SD | SD |
Serie di adattatori per prese | GX | DX | SA | GX | DX | - | - |
Aggiornamenti dell'unità richiesti dall'utente | Sì | Sì | No | Sì | Sì | Sì | Sì |
