Descrizione

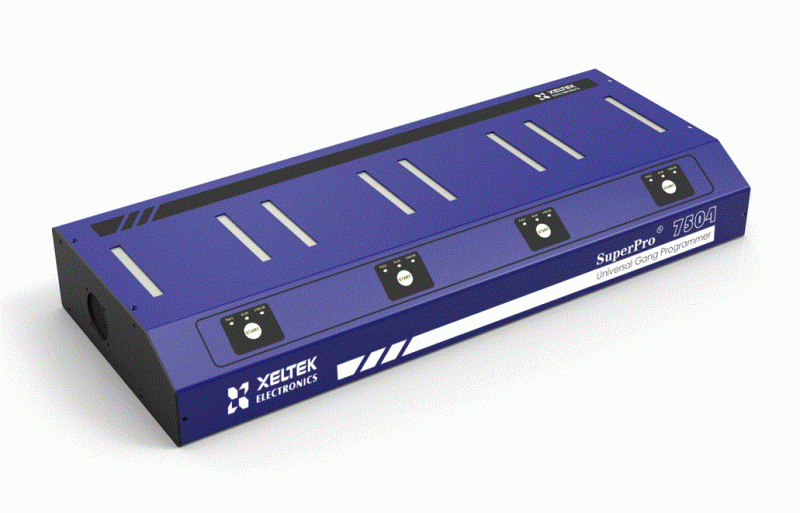

All'interno del programmatore SuperPro 7504N sono presenti 4 moduli di programmazione Superpro / 7500, che possono programmare fino a 16 chip contemporaneamente. Il programmatore supporta quasi tutti i dispositivi di memoria presenti sul mercato, con una velocità di programmazione molto elevata, tra cui eMMC, NAND FLASH, SPI FLASH, NOR FLASH, MCU, CLPD, ecc.
Caratteristiche
- 4 moduli di programmazione asincrona ad alta velocità integrati, che rappresentano il livello più alto del settore. SuperPro / 7504. Supportando fino a 16 chip per la programmazione simultanea, è la scelta migliore per i produttori che desiderano alta produttività, alta versatilità e alta qualità.
- La programmazione di eMMC, NAND FLASH, SPI FLASH e altri dispositivi è più veloce.
- L'adattatore opzionale per l'amplificatore di pressione consente di risparmiare lavoro per prelevare e posizionare il chip.
- Supporta tutte le piattaforme NAND FLASH più diffuse e può essere personalizzato.
- La tecnologia di pilotaggio dei pin di decima generazione offre un segnale più pulito, un intervallo di tensione più ampio e una maggiore larghezza di banda del segnale. Grazie alla stretta aderenza alle specifiche del produttore del chip, il software dell'algoritmo, che implementa con precisione le tempistiche specificate dal produttore del circuito integrato, garantisce un'altissima resa di programmazione.
- Meccanismi di sicurezza completi per proteggere chip e programmatori. Le funzioni includono l'autotest hardware, la calibrazione automatica della tensione, il rilevamento dell'inserimento errato del chip, il rilevamento della sovracorrente, la protezione da sovratensione, ecc.
- Interfaccia di comunicazione USB2.0.
Altre funzioni
Elevata velocità di programmazione
SuperPro 7504N è stato progettato tenendo conto dell'elevata velocità di programmazione. I nostri algoritmi approvati dai semiconduttori, la precisione e la pulizia dei segnali garantiscono un'elevata resa di programmazione. È stato sviluppato un design speciale per eliminare l'overshoot e il ground bounce. Gli algoritmi vengono eseguiti con un'architettura a macchina di stato costruita con FPGA per ottenere un'altissima velocità di programmazione.Ilpiù grande supporto di dispositivi
Siamo situati nella Silicon Valley e abbiamo buoni rapporti con molte delle principali aziende produttrici di circuiti integrati, che ci permettono di supportare continuamente nuovi dispositivi. SuperPro 7504N supporta attualmente più di 99.800 dispositivi, il che rappresenta la più grande libreria di dispositivi nel settore della programmazione.File di progetto
Il file di progetto consente di salvare i preparativi prima della programmazione. Gli utenti possono anche ripristinare e salvare l'ambiente di lavoro. Il file di progetto contiene il tipo di unità, i dati del buffer, le impostazioni delle opzioni operative, le impostazioni dei bit di configurazione e i comandi batch. I file di progetto possono essere protetti da password per aumentare la sicurezza e l'affidabilità quando vengono utilizzati da operatori non esperti.Funzione automatica
La funzione automatica organizza varie funzioni in un gruppo sequenziale (cancellazione, controllo del vuoto, programmazione, verifica e protezione). Le funzioni vengono eseguite in ordine sequenziale, come un comando batch.Modalità di produzione
Non appena un chip viene inserito correttamente, il programmatore avvia automaticamente i comandi batch di cancellazione, controllo del vuoto, programmazione e verifica. Il riconoscimento automatico del chip fa risparmiare tempo e aumenta l'efficienza.Statistiche di produzione
Un file di log può essere utilizzato per memorizzare le informazioni operative prima che il programma sia terminato. I file di registro possono essere utilizzati anche per facilitare il monitoraggio della qualità.Modalità fabbrica
Questa modalità è progettata per la produzione di massa in fabbrica. Per evitare che gli errori operativi distruggano i chip e scrivano dati errati sul chip, SuperPro opera in modalità autofunzionale. L'amministratore può impostare una password per impedire l'accesso non autorizzato al sistema.Riconoscimento automatico dei tipi di file
Supportiamo quasi tutti i tipi di formati di file conosciuti, compresi quelli con funzioni di riconoscimento automatico: Binario, Intel (lineare e segmentato) Hex, Motorola S, Tektronix (lineare e segmentato), JEDEC, POF ecc.Incremento automaticodei numeri di serie
Su Superpro 7504N è disponibile la generazione automatica di numeri di serie elettronici. Questa funzione è implementata da un'opzione. L'incremento automatico consente agli utenti di aggiungere un numero di serie univoco all'unità. Dopo ogni programmazione andata a buon fine, il software cambia automaticamente il valore con l'incremento specificato.Impostazioni della password
per la protezione della proprietà intellettuale sono disponibili sia in modalità PC che in modalità standalone.
Funzioni del software
Automazione dei numeri di serie
Alcune applicazioni richiedono che contenuti diversi, come il numero di sequenza del prodotto o l'indirizzo MAC, vengano scritti in un'area specifica per ogni chip. Il SuperPro 7504N può automatizzare questa operazione.
Software programmatore SuperPro
Il software Super Pro per PC consente una programmazione intuitiva, selezionando semplicemente il circuito integrato e i file di programmazione. L'ampio database di algoritmi di programmazione è già integrato nel software.
Tester di circuiti integrati logici TTL/CMOS
Il programmatore SuperPro serie 7504 può fungere da tester per i circuiti integrati logici TTL/CMOS! Oltre ai tradizionali TTL/CMOS (serie 74/4000), l'utente può generare vettori di test personalizzati per verificare correttamente il funzionamento della logica del dispositivo.
Applicazione DLL ISP
La DLL fornisce tutte le funzioni necessarie per chiamare l'hardware di programmazione ed eseguire operazioni di programmazione in remoto, attraverso un programma definito dall'utente.
Circuiti integrati supportati
Specifiche
Specifiche del dispositivo | SuperPro 7504N |
---|---|
Dispositivi supportati | EPROM, EPROM scambiata, EEPROM parallela e seriale, FPGA, PROM, FLASH (NOR e NAND), BPROM, NVRAM, SPLD, CPLD, EPLD, HUB firmware, microcontrollore, MCU, ecc. |
Tipi di pacchetto supportati | DIP, SDIP, PLCC, JLCC, PGA, LGA, SOIC, SOJ, SOT, QFP, TQFP, PQFP, VQFP, MQFP, LQFP, TSOP, SOP, TSOPII, PSOP, SSOP, TSSOP, SON, EBGA, FBGA, FTBGA, VFBGA, μBGA, CSP, SCSP, QFN, HVQFN ecc. |
Interfaccia PC | USB 2.0 |
Alimentatore | Alimentazione: Ingresso AC 100 V - 240 V; Uscita: 12 V/7 A |
Dimensioni | Unità principale: 540 x 216 x 75 mm |
Peso | Unità principale: peso 6,8 kg (9,4 libbre) |
Modello a confronto | SuperPro 7500 | SuperPro 6100N | SuperPro 610p | SuperPro 7504 | SuperPro 6104N | SuperPro IS01 | SuperPro IS416 |
---|---|---|---|---|---|---|---|
Numero di dispositivi supportati | 122.900+ | 103.300+ | 33.900+ | 95.900+ | 103.300+ | 10.300+ | 4.200+ |
Numero di pin driver | 144 | 144 | 48 | 144 x 4 | 144 x 4 | 12 | 12 |
Supporto NAND | Alto | Medio | Basso | Alto | Medio | - | SÌ |
supporto eMMC | Alto | Basso | Basso | Alto | Basso | - | - |
Supporto MCU | Alto | Alto | Alto | Alto | Alto | Alto | Alto |
Prese per modulo | Massimo 4 | 1 | 1 | Massimo 4 | Massimo 4 | 1 | 16 |
Numero di moduli | 1 | 1 | 1 | 4 | 4 | 1 | 1 |
Velocità di programmazione | Alta | Alta | Alta | Alta | Alta | Alto | Alto |
Syn/Asyn | Syn | ASyn | ASyn | ASyn | ASyn | ASyn | ASyn |
ISP-esteso | No | Limitato | Limitato | - | No | Sì | Sì |
Interfaccia di comunicazione | USB/LAN | USB | USB | USB | USB | USB & ATE | USB & LAN & ATE |
Supporti di archiviazione | Scheda SD | Scheda CF | - | - | - | SD | SD |
Serie di adattatori per prese | GX | DX | SA | GX | DX | - | - |
Aggiornamenti dell'unità richiesti dall'utente | Sì | Sì | No | Sì | Sì | Sì | Sì |
