Descrizione

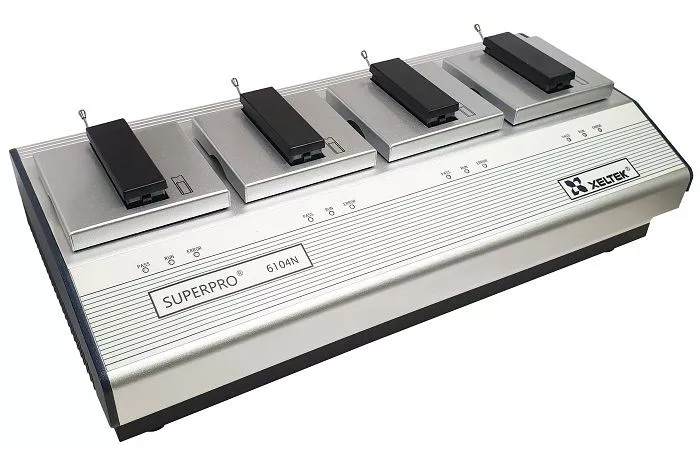

SuperPro 6104GNP è un programmatore di chip universale a 4 velocità, affidabile e a basso costo. È progettato per comunicare tramite USB 2.0 per le esigenze di sviluppo. Con 144 pin driver per supportare i chip ad alto numero di pin, ha il maggior numero di dispositivi supportati nel settore della programmazione.
Applicazioni e clienti target: Programmatori, riparatori di elettronica, officine di riparazione auto, società di medicina legale e recupero dati, dispositivi medici, necessità di supporto per dispositivi di grandi dimensioni.
Funzioni
- 4 moduli di programmazione indipendenti che operano simultaneamente per una programmazione ad alta velocità
- Supporta dispositivi NAND / eMMC fino a 256GB Driver universali per 144 pin incorporati
- Viene fornito con supporto gratuito per le richieste di aggiornamento del dispositivo entro il periodo di garanzia
- Potente processore di programmazione ARM9
Caratteristiche avanzate
- Dotato di 4 driver universali a 144 pin compatibili con vari tipi di alloggiamento
- Capacità di programmazione ( ) all'interno del sistema
- Supporta dispositivi con Vcc da 1,2 V a 5 V.
- Supporta file fino a 256 GB.
- protezione da sovracorrente e sovratensione per la sicurezza del chip e dell'hardware di programmazione
- Compatibile con Windows XP / Vista / 7 / 8 / 10 (32/64 bit)
- Utilizza solo algoritmi di programmazione approvati dai produttori di circuiti integrati per garantire un'elevata affidabilità.
- La verifica del Vcc (a +5% ~ -5% e +10% ~ -10%) migliora l'affidabilità della programmazione.
Altre funzioni
- Elevata velocità di programmazione
SuperPro 6104NGP è stato progettato per garantire un'elevata velocità di programmazione. I nostri algoritmi approvati dai semiconduttori, la precisione e la pulizia dei segnali garantiscono un'elevata resa di programmazione. È stato sviluppato un design speciale per eliminare l'overshoot e il ground bounce. Gli algoritmi vengono eseguiti con un'architettura a macchina di stato costruita con FPGA per ottenere un'altissima velocità di programmazione. - Ilpiù grande supporto di dispositivi
Siamo situati nella Silicon Valley e abbiamo buoni rapporti con molte delle principali aziende produttrici di circuiti integrati, che ci permettono di supportare continuamente nuovi dispositivi. SuperPro 6104NGP supporta attualmente più di 99.800 dispositivi, il che rappresenta la più grande libreria di dispositivi nel settore della programmazione. - File di progetto
Il file di progetto consente di salvare i preparativi prima della programmazione. Gli utenti possono anche ripristinare e salvare l'ambiente di lavoro. Il file di progetto contiene il tipo di unità, i dati del buffer, le impostazioni delle opzioni operative, le impostazioni dei bit di configurazione e i comandi batch. I file di progetto possono essere protetti da password per aumentare la sicurezza e l'affidabilità quando vengono utilizzati da operatori non esperti. - Funzione automatica
La funzione automatica organizza varie funzioni in un gruppo sequenziale (cancellazione, controllo del vuoto, programmazione, verifica e protezione). Le funzioni vengono eseguite in ordine sequenziale, come un comando batch. - Modalità di produzione
Non appena un chip viene inserito correttamente, il programmatore avvia automaticamente i comandi batch di cancellazione, controllo del vuoto, programmazione e verifica. Il riconoscimento automatico del chip fa risparmiare tempo e aumenta l'efficienza. - Statistiche di produzione
Un file di log può essere utilizzato per memorizzare le informazioni operative prima che il programma venga terminato. I file di registro possono essere utilizzati anche per facilitare il monitoraggio della qualità. - Modalità fabbrica
Questa modalità è progettata per la produzione di massa in fabbrica. Per evitare che gli errori di funzionamento distruggano i pezzi e scrivano dati errati sul chip, SuperPro opera in modalità autofunzionale. L'amministratore può impostare una password per impedire l'accesso non autorizzato al sistema. - Riconoscimento automatico dei tipi di file
Supportiamo quasi tutti i formati di file conosciuti, compresi quelli con funzioni di riconoscimento automatico: Binario, Intel (lineare e segmentato) Hex, Motorola S, Tektronix (lineare e segmentato), JEDEC, POF ecc. - Incremento automatico
dei numeri di serie La generazione automatica di numeri di serie elettronici è disponibile per Superpro 6104NGP. Questa funzione è implementata da un'opzione. L'incremento automatico consente agli utenti di aggiungere un numero di serie univoco all'unità. Dopo ogni programmazione andata a buon fine, il software modifica automaticamente il valore con l'incremento specificato
Funzioni del software
Automazione dei numeri di serie
Alcune applicazioni richiedono che contenuti diversi, come il numero di sequenza del prodotto o l'indirizzo MAC, vengano scritti in un'area specifica per ogni chip. Con SuperPro 6104NGP questo può essere automatizzato.
Software programmatore SuperPro
Il software Super Pro per PC consente una programmazione intuitiva, selezionando semplicemente il circuito integrato e i file di programmazione. L'ampio database di algoritmi di programmazione è già integrato nel software.
Tester per circuiti integrati logici TTL/CMOS
Il programmatore SuperPro serie 6100 può fungere da tester per i circuiti integrati logici TTL/CMOS! Oltre ai tradizionali TTL/CMOS (serie 74/4000), l'utente può generare vettori di test personalizzati per verificare correttamente il funzionamento della logica del dispositivo.
Applicazione DLL ISP
La DLL fornisce tutte le funzioni necessarie per chiamare l'hardware di programmazione ed eseguire operazioni di programmazione in remoto, attraverso un programma definito dall'utente.
Circuiti integrati supportati
Specifiche
Specifiche del dispositivo | SuperPro 6104NGP |
---|---|
Dispositivi supportati | EPROM, EPROM swappata, EEPROM parallela e seriale, PROM di configurazione FPGA, memoria FLASH (NOR), BPROM, NVRAM, SPLD, CPLD, EPLD, HUB firmware, microcontrollore, MCU |
Tipi di package supportati | DIP, SDIP, PLCC, JLCC, PGA, LGA, SOIC, SOJ, SOT, QFP, TQFP, PQFP, VQFP, MQFP, LQFP, TSOP, SOP, TSOPII, PSOP, SSOP, TSSOP, SON, EBGA, FBGA, FTBGA, VFBGA, &mgr;BGA, CSP, SCSP, QFN, HVQFN ecc. |
Interfaccia PC | USB 2.0 |
Unità di alimentazione | Alimentazione: Ingresso AC 100 V - 240 V; Uscita: 12 V/1.5 A |
Dimensioni | Unità principale: 438 (L) x 216 (W) x 94 (H) mm |
Peso | Unità principale: peso 4,3 kg (9,4 libbre) |
Modello a confronto | SuperPro 7500 | SuperPro 6100N | SuperPro 610p | SuperPro 7504 | SuperPro 6104N | SuperPro IS01 | SuperPro IS416 |
---|---|---|---|---|---|---|---|
Numero di dispositivi supportati | 122.900+ | 103.300+ | 33.900+ | 95.900+ | 103.300+ | 10.300+ | 4.200+ |
Numero di pin driver | 144 | 144 | 48 | 144 x 4 | 144 x 4 | 12 | 12 |
Supporto NAND | Alto | Medio | Basso | Alto | Medio | - | SÌ |
supporto eMMC | Alto | Basso | Basso | Alto | Basso | - | - |
Supporto MCU | Alto | Alto | Alto | Alto | Alto | Alto | Alto |
Prese per modulo | Massimo 4 | 1 | 1 | Massimo 4 | Massimo 4 | 1 | 16 |
Numero di moduli | 1 | 1 | 1 | 4 | 4 | 1 | 1 |
Velocità di programmazione | Alta | Alta | Alta | Alta | Alta | Alto | Alto |
Syn/Asyn | Syn | ASyn | ASyn | ASyn | ASyn | ASyn | ASyn |
ISP-esteso | No | Limitato | Limitato | - | No | Sì | Sì |
Interfaccia di comunicazione | USB/LAN | USB | USB | USB | USB | USB & ATE | USB & LAN & ATE |
Supporti di archiviazione | Scheda SD | Scheda CF | - | - | - | SD | SD |
Serie di adattatori per prese | GX | DX | SA | GX | DX | - | - |
Aggiornamenti dell'unità richiesti dall'utente | Sì | Sì | No | Sì | Sì | Sì | Sì |
