Descrizione

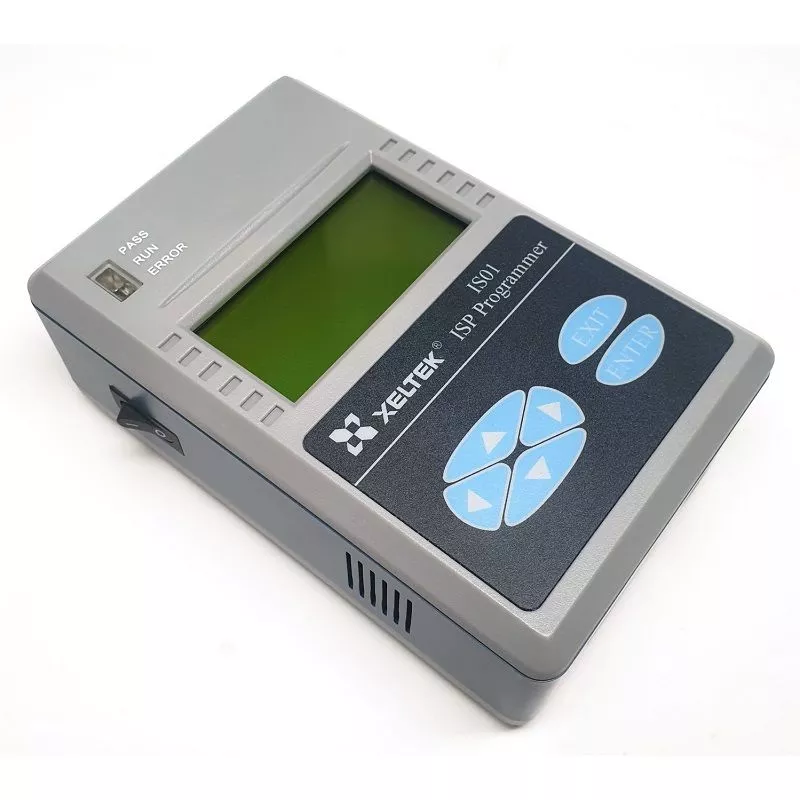

Il Superpro IS01 di Xeltek è un programmatore seriale multifunzione dalle dimensioni compatte e dall'elevata velocità di programmazione. Supporta molti protocolli seriali ed è ideale per applicazioni in-system o in-application. Il programmatore è progettato per comunicare tramite la porta USB 2.0 per le esigenze di sviluppo, ma può anche funzionare in modalità standalone (senza collegarsi a un PC) per le esigenze di produzione. L'interfaccia ATE permette agli utenti di integrare il SuperPro IS01 direttamente nei loro sistemi o di controllarlo attraverso un programma definito dall'utente. Per l'automazione sono disponibili una DLL e una linea di comando a pagamento.
Apparecchiatura TIC campione: questa integrazione permette agli utenti di completare il test in-circuit e la programmazione in-circuit in un unico passaggio.
Funzioni
- Supporta tutti i protocolli ISP più comuni (ad esempio I2C, SPI, UART, BDM, MW, JTAG, CAN, RS232). Contatta Xeltek per maggiori dettagli
- Fornisce la linea di uscita VDD (0,5 A) e VPP (0,2 A)
- Temperatura di funzionamento 10-50ºC
- Protezione ESD - Il livello di I/O viene impostato tramite il software SuperProIS01 (1,5 V ~ 4 V)
- Il software online esegue il programmatore e gestisce i progetti offline tramite USB2.0
- Durante il funzionamento offline, le operazioni vengono visualizzate tramite lo schermo LCD integrato, la tastiera e l'indicatore di stato a LED.
- I file di progetto possono essere memorizzati con una scheda SD rimovibile (max. 4 GB)
- L'interfaccia ATE consente al programmatore di essere azionato e controllato da segnali esterni. Ci sono sei linee di selezione del progetto (SEL0 - SEL5), due linee di ingresso dei comandi (START e STOP) e tre linee di uscita dello stato (PASS, FAX)
- Linee di uscita di stato (PASS, FAIL e BUSY). I segnali esterni sono isolati dal sistema tramite optoaccoppiatori
- alimentazione esterna del sistema a 12 V DC / 2 A
- Alta velocità di programmazione selezionabile: adattamento alla lunghezza del cavo e alla funzione di ricarica della scheda di destinazione.
- Supporta la modalità online (USB2.0 ad alta velocità) e offline contemporaneamente.
- Supporta tutti i protocolli ISP più comuni (ad esempio I2C, SPI, UART, BDM, MW, JTAG, CAN, RS232).
- Include il funzionamento automatizzato.
- Funzione di protezione da sovracorrente incorporata.
- Collaudato sul campo per progetti di R&S, produzione di massa e programmazione individuale all'interno del sistema.
- Il programmatore funziona in modalità PC-hosted o stand-alone.
- In modalità PC-hosted, un PC controlla il programmatore tramite una connessione USB2.0 ad alta velocità per la programmazione dei dispositivi.
- In modalità standalone, l'utente controlla il programmatore tramite uno schermo LCD e una tastiera integrati.
- Una scheda SD memorizza i file di progetto.
- Compatibile con Windows XP / Vista / 7 / 8 / 10 (32/64 bit)
Altre funzioni
- La più grande libreria di dispositivi ISP
SuperPro IS01 supporta attualmente più di 10.000 dispositivi, il che lo rende la più grande libreria di dispositivi nel settore della programmazione seriale. SuperPro IS01 supporta tutti i principali protocolli ISP, tra cui I2C, SPI, UART, BDM, MW, JTAG, CAN e RS232.
- Lunghezze di cavo maggiori
Il SuperProIS01 è un programmatore seriale che può programmare una scheda a una distanza massima di 1 m utilizzando un cavo ISP. Oltre alla capacità di pilotare il cavo per le applicazioni a lunga distanza, il driver avanzato del sistema consente di regolare la velocità di funzionamento ai fini della tempistica di esecuzione. Linee VDD (0-5,5 V / 0,5 A) e Vpp (0-15 V / 0,2 A) per alimentare la scheda e i dispositivi di destinazione.
- Modalità di produzione di massa
SuperPro IS01 dispone di una modalità di lavoro chiamata "", il che significa che non appena il programmatore rileva che la scheda di destinazione è pronta e riceve un segnale ISP, avvia immediatamente l'operazione funzionale definita da AUTO senza l'uso della tastiera. A questo scopo, nella porta ISP sono disponibili i segnali TPIN e TPOUT. TPOUT fornisce un livello alto e TPIN è la linea di ingresso per il rilevamento del livello. Quando questi punti vengono cortocircuitati sulla scheda di destinazione, TPIN rileva un livello alto subito dopo l'applicazione del segnale ISP al punto di test e la sequenza di comandi AUTO può essere avviata.
- Programmazione multipla
È possibile programmare fino a più schede oppure utilizzare tutti i programmatori in modalità stand-alone.
Funzioni del software
- File di progetto
Il file di progetto salva i preparativi prima della programmazione. Gli utenti possono anche ripristinare e salvare l'ambiente di lavoro. Il file di progetto contiene il tipo di unità, i dati del buffer, le impostazioni delle opzioni operative, le impostazioni dei bit di configurazione e i comandi batch. - Ifile di progetto
possono essere protetti da password per aumentare la sicurezza e l'affidabilità quando vengono utilizzati da operatori non esperti. - Gruppo di progetto
Esegui più file di progetto in modalità batch È possibile eseguire più chip contemporaneamente con il programma . Il Gruppo di progetto organizza l'esecuzione in batch di più progetti ed è disponibile su tutti i modelli SuperPro ISP. - Funzione Auto
La funzione Auto organizza varie funzioni in un gruppo sequenziale (Erase, Blank Check, Program, Verify e Protect). Le funzioni vengono eseguite in ordine sequenziale, come un comando batch. - Statistiche di produzione
Un file di registro può essere utilizzato per memorizzare le informazioni operative prima che il programma venga terminato. I file di registro possono essere utilizzati anche per facilitare il monitoraggio della qualità. - Modalità fabbrica
Questa modalità è progettata per la produzione di massa in fabbrica. Per evitare che gli errori operativi distruggano i chip e scrivano dati errati sul chip, SuperPro opera in modalità autofunzionale. L'amministratore può impostare una password per impedire l'accesso non autorizzato al sistema. - XPlayer
SuperPro IS01 supporta i file JAM, SVF e Staple di ACTEL, Xilinx e ALTERA. SuperPro IS01 supporta anche i file Direct C di ACTEL. I file STP o JAM possono essere generati con strumenti di progettazione come ISE e Quartus II. - LabVIEW
è un'operazione semplice. In precedenza, gli utenti dovevano acquistare funzioni DLL e creare una serie di VI personalizzati per l'integrazione, il che richiedeva giorni e comportava tempi di sviluppo costosi. Il pacchetto di driver LabVIEW può essere utilizzato nel programma di prova senza bisogno di programmazione o personalizzazione. Il driver LabVIEW standard è per . - Riconoscimento automatico dei tipi di file
Supportiamo quasi tutti i formati di file conosciuti, compresi quelli con funzioni di riconoscimento automatico: Binario, Intel (lineare e segmentato) Hex, Motorola S, Tektronix (lineare e segmentato), JEDEC, POF ecc. - Incremento automatico dei numeri di serie
La generazione automatica di numeri di serie elettronici è disponibile su Superpro IS01. Questa funzione è implementata da un'opzione. L'incremento automatico consente agli utenti di aggiungere un numero di serie univoco all'unità. Dopo ogni programmazione andata a buon fine, il software cambia automaticamente il valore con l'incremento specificato. - Leimpostazioni della password
per la protezione della proprietà intellettuale sono disponibili sia in modalità PC che in modalità standalone.
Circuiti integrati supportati
Specifiche
Specifiche del dispositivo | SuperPro IS01 |
---|---|
Protocolli supportati | I2C, SPI, UART, BDM, MW, JTAG, CAN, RS232 |
Protezione ESD | Sì (livello I/O 1,5 V - 4 V) |
Memoria | Scheda SD (max. 4 GB) |
Automazione | L'interfaccia ATE consente il funzionamento e il controllo esterno |
Temperatura di esercizio | da 10°C a 50°C |
Potenza target | VDD (0-5.5V / 0.5A) Vpp (0-15V / 0.2A) |
Interfacce | Connessione USB 2.0 Connessione ATE |
Modello a confronto | SuperPro 7500 | SuperPro 6100N | SuperPro 610p | SuperPro 7504 | SuperPro 6104N | SuperPro IS01 | SuperPro IS416 |
---|---|---|---|---|---|---|---|
Numero di dispositivi supportati | 122.900+ | 103.300+ | 33.900+ | 95.900+ | 103.300+ | 10.300+ | 4.200+ |
Numero di pin driver | 144 | 144 | 48 | 144 x 4 | 144 x 4 | 12 | 12 |
Supporto NAND | Alto | Medio | Basso | Alto | Medio | - | SÌ |
supporto eMMC | Alto | Basso | Basso | Alto | Basso | - | - |
Supporto MCU | Alto | Alto | Alto | Alto | Alto | Alto | Alto |
Prese per modulo | Massimo 4 | 1 | 1 | Massimo 4 | Massimo 4 | 1 | 16 |
Numero di moduli | 1 | 1 | 1 | 4 | 4 | 1 | 1 |
Velocità di programmazione | Alta | Alta | Alta | Alta | Alta | Alto | Alto |
Syn/Asyn | Syn | ASyn | ASyn | ASyn | ASyn | ASyn | ASyn |
ISP-esteso | No | Limitato | Limitato | - | No | Sì | Sì |
Interfaccia di comunicazione | USB/LAN | USB | USB | USB | USB | USB & ATE | USB & LAN & ATE |
Supporti di archiviazione | Scheda SD | Scheda CF | - | - | - | SD | SD |
Serie di adattatori per prese | GX | DX | SA | GX | DX | - | - |
Aggiornamenti dell'unità richiesti dall'utente | Sì | Sì | No | Sì | Sì | Sì | Sì |
