Descrizione

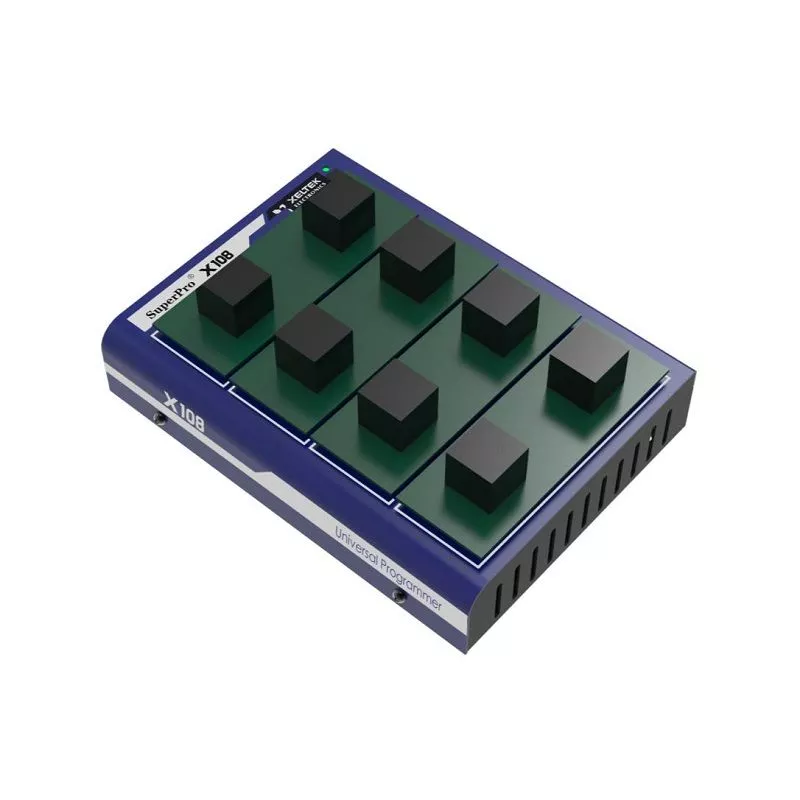

Il SuperPro X108 è un programmatore di produzione con 8 slot per socket. L'X108 è lo strumento consigliato per la programmazione di eMMC, NAND e microcontrollori di medio volume. Gli algoritmi di programmazione testati dai produttori di circuiti integrati raggiungono un'elevata velocità di programmazione, tanto che, ad esempio, un chip eMMC da 1 GB di memoria può essere programmato e testato in 38 secondi.
Funzioni
- Programma e verifica i circuiti integrati eMMC in 30 secondi
- Programma e verifica i circuiti integrati NAND FLASH in 35 secondi
- Programma 8 dispositivi eMMC o NAND flash contemporaneamente.
- Algoritmi di programmazione approvati da numerosi produttori di circuiti integrati
Funzioni avanzate
- In modalità di produzione, l'unità avvia automaticamente la programmazione non appena il chip viene inserito nello zoccolo.
- Funzione progetto Imposta le configurazioni una volta sola e salva i requisiti del tuo progetto per un uso successivo. Il file di progetto include il file di programmazione, le configurazioni e le operazioni di programmazione.
- Imposta un file di progetto protetto da password e controlla il volume di produzione
- Combina operazioni di programmazione come programmazione, test e salvataggio in un unico comando batch in qualsiasi ordine.
- Il buffer dinamico ti permette di programmare ogni chip con un file diverso. Ad esempio, programmazione con numero di serie, indirizzo MAC, ecc.
- Collega 12 SPX108 per soddisfare le esigenze di produzione. Gestisci tutte le unità con un'unica interfaccia grafica come programmatore di produzione simultanea.
- Compatibile con JAM/STAPL Player e Direct C.
- File di log e tabella delle statistiche per il controllo della qualità
- Compatibile con MES e Industrial 4 Interfaccia di comunicazione remota e database runtime disponibili.
Velocità di programmazione
Dispositivo | Capacità | SP7500 Tempo P+V (S)) | SP/X1 Tempo P+V (S) | Tipo di IC |
---|---|---|---|---|
KLM8G1GEND | 1 GB | 50 | 38 | eMMC |
K9F1G08U0C | 1 GB | 50 | 30 | NAND-FLASH |
MX25L12835E | 128 MB | 45 | 38 | SPI-FLASH |
Circuiti integrati supportati
Specifiche
Specifiche del dispositivo | SuperPro X108 |
---|---|
Dispositivi supportati | eMMC, EPROM, EPROM swappata, EEPROM parallela e seriale, PROM di configurazione FPGA, memoria FLASH (NAND), BPROM, NVRAM, SPLD, CPLD, EPLD, HUB firmware, microcontrollore, MCU |
Tipi di package supportati | DIP, SDIP, PLCC, JLCC, PGA, LGA, SOIC, SOJ, SOT, QFP, TQFP, PQFP, VQFP, MQFP, LQFP, TSOP, SOP, TSOPII, PSOP, SSOP, TSSOP, SON, EBGA, FBGA, FTBGA, VFBGA, &mgr;BGA, CSP, SCSP, QFN, HVQFN ecc. |
Interfaccia | USB 3.0, connettore a banana (con messa a terra) |
Unità di alimentazione | Alimentazione: Ingresso AC 100 V - 240 V; Uscita: 12 V/2 A |
Dimensioni | Unità: 180 * 132 * 48 mm Confezione: 301 (L) x 252 (W) x 145 (H) mm |
Peso | Unità principale: peso 0,6 kg Confezione: peso 1,2 kg |
Modello a confronto | SuperPro 7500 | SuperPro 6100N | SuperPro 610p | SuperPro 7504 | SuperPro 6104N | SuperPro IS01 | SuperPro IS416 |
---|---|---|---|---|---|---|---|
Numero di dispositivi supportati | 122.900+ | 103.300+ | 33.900+ | 95.900+ | 103.300+ | 10.300+ | 4.200+ |
Numero di pin driver | 144 | 144 | 48 | 144 x 4 | 144 x 4 | 12 | 12 |
Supporto NAND | Alto | Medio | Basso | Alto | Medio | - | SÌ |
supporto eMMC | Alto | Basso | Basso | Alto | Basso | - | - |
Supporto MCU | Alto | Alto | Alto | Alto | Alto | Alto | Alto |
Prese per modulo | Massimo 4 | 1 | 1 | Massimo 4 | Massimo 4 | 1 | 16 |
Numero di moduli | 1 | 1 | 1 | 4 | 4 | 1 | 1 |
Velocità di programmazione | Alta | Alta | Alta | Alta | Alta | Alto | Alto |
Syn/Asyn | Syn | ASyn | ASyn | ASyn | ASyn | ASyn | ASyn |
ISP-esteso | No | Limitato | Limitato | - | No | Sì | Sì |
Interfaccia di comunicazione | USB/LAN | USB | USB | USB | USB | USB & ATE | USB & LAN & ATE |
Supporti di archiviazione | Scheda SD | Scheda CF | - | - | - | SD | SD |
Serie di adattatori per prese | GX | DX | SA | GX | DX | - | - |
Aggiornamenti dell'unità richiesti dall'utente | Sì | Sì | No | Sì | Sì | Sì | Sì |
