747,00 € Netto
879,41 € IVA incl.
Tempi di consegna: 1 settimana
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- garanzia di 3 anni
- Sconto per pagamento anticipato del 2,5%.
- Se utilizzi il metodo di pagamento anticipato tramite bonifico bancario, alla cassa verrà automaticamente detratto il 2,5% dell'importo dell'acquisto. Lo sconto per pagamento anticipato è valido per tutti i prodotti Siglent (Serie X), Micsig, Saleae & Atten.
Configurazione del prodotto
Descrizione

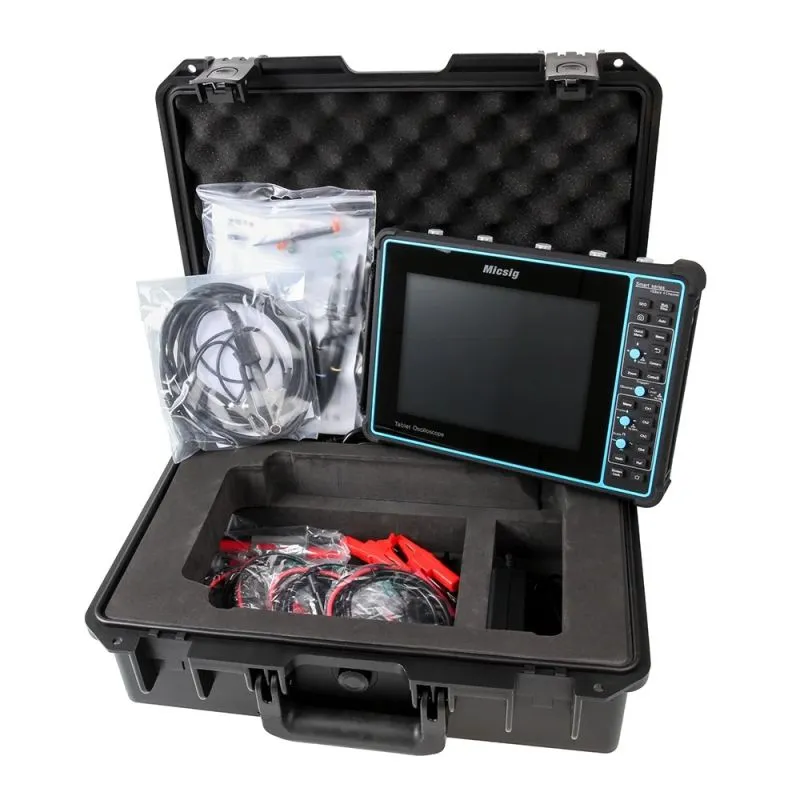

Il SATO1004 è il modello successivo all'ATO1104, un innovativo oscilloscopio per autoveicoli che è il primo oscilloscopio al mondo per l'uso mobile sul campo che può essere azionato esclusivamente tramite touch e che dispone di funzioni complete di diagnostica del veicolo. Il funzionamento a batteria può durare fino a 5 ore e, se necessario, può essere prolungato all'infinito sostituendo la batteria di riserva.
Come il suo predecessore, il SATO1004 si concentra sulla diagnostica automobilistica, ma migliora la facilità d'uso passando da un sistema operativo Linux ad Android. Oltre all'input tattile puro, il nuovo modello dispone di encoder rotativi e pulsanti analogici, nonché di un'uscita trigger esterna che consente di utilizzare il dispositivo anche come oscilloscopio da tavolo. Oltre alla decodifica del bus seriale, il SATO1004 offre anche diverse funzioni di diagnostica automobilistica, come i test dei circuiti di carica e di avviamento, i test di pressione come la compressione dei cilindri e la pressione del carburante.
Il SATO1004 ha una frequenza di campionamento fino a 70 Mpts di profondità di memoria, una velocità di acquisizione del segnale fino a 130.000 wfm/s (modalità memoria segmentata), 4 canali, 100 MHz di larghezza di banda e 1 GSa/s di frequenza di campionamento. Inoltre, il display LCD touch offre una risoluzione di 800*600 pixel e supporta anche il funzionamento multi-touch. L'app dell'oscilloscopio (IOS e Android) consente il controllo remoto dell'oscilloscopio tramite WIFI. L'oscilloscopio dispone anche di un'interfaccia USB ed Ethernet.
Il funzionamento touch del Micsig SATO1004 è estremamente intuitivo. Questo semplice funzionamento è ovviamente indispensabile per gli utenti di smartphone e tablet di oggi, ma è nuovo e innovativo per un oscilloscopio. Grazie al sistema di trigger digitale, il jitter di trigger è molto basso e il trigger è estremamente preciso. L'oscilloscopio supporta anche i trigger del bus seriale e la decodifica del bus.
Caratteristiche
- Software di diagnostica del veicolo integrato
- oscilloscopio compatto a 4 canali
- Larghezza di banda di 100 MHz
- velocità di campionamento in tempo reale di 1 GS/s.
- Sistema operativo Android
- Batteria sostituibile
- Profondità di memoria fino a 70 Mpts.
- 130.velocità di acquisizione di 000 Wfms/s
- lCD industriale da 8"/20,3 cm, risoluzione 800x600, touchscreen capacitivo a più punti.
- Interfacce: Wi-Fi, USB 3.0/2.0 host, USB Type-C, HDMI, uscita trigger, messa a terra
- Connessione per la calibrazione della sonda.
- Supporto per il trigger e la decodifica del bus: UART, I²C, SPI, CAN, LIN.
- Software per PC, app per dispositivi mobili iOS e Android per il controllo remoto dell'oscilloscopio.
- Memoria integrata da 32 GB per la registrazione di forme d'onda e video.
- Batteria al litio, autonomia fino a 5 ore.
- Condivisione dello schermo tramite WiFi, USB e HDMI
Esempi di diagnostica automobilistica
Test di accensione primaria
Diagnosi dell'accensione primaria e secondaria
Test delle sonde
ABS, lambda, knock, diagnostica dei sensori del carburante, ecc.
Test di rete
Con test di rete per CAN, LIN, Flexray e K-line.
Diagnostica della trasmissione
Esempi di applicazioni automobilistiche
Caratteristiche dell'oscilloscopio
Sistema Android con 32 Gbyte
Lo STO1000 offre il primo sistema operativo per oscilloscopi al mondo basato su Android e dispone di 32 Gbyte di memoria.
Tastiera touch screen
Tastiera software per un input veloce come sempre sui dispositivi smart.
Numerose funzioni di trigger
Decodifica del bus seriale
Supporta il trigger e la decodifica seriale (I2C, SPI, RS232/UART, CAN, LIN).
Misure automatiche
31 misure automatiche per un'ampia gamma di requisiti di misurazione.
profondità di memoria di 70 Mpts
Permette di zoomare su un intervallo del segnale acquisito tramite touch screen.
Funzionamento con il mouse
Gli oscilloscopi Micsig possono essere facilmente controllati anche con un mouse USB standard.
Scalatura automatica
Regolazione automatica dell'offset in tempo reale in base alle dimensioni e alla frequenza del segnale.
Filtro passa-alto e passa-basso
La funzione di filtro aiuta i tecnici a escludere le frequenze insignificanti per eliminare le interferenze e osservare il vero stato del segnale.
Strumenti di calcolo
Sono disponibili diversi strumenti sotto forma di app per i calcoli elettronici.
Funzione di condivisione dello schermo
il contenuto dello schermo dell'oscilloscopio può essere facilmente trasmesso a un monitor esterno tramite la connessione HDMI integrata.
Controllo remoto
La serie Micsig STO1000 dispone di un software per PC e di un'applicazione per cellulari (Android/IOS) per il controllo remoto tramite WIFI e USB.
Specifiche
| Modello di oscilloscopio |  SATO1004 |  ATO1004 | SATO2002 |
|---|---|---|---|
| Diagnostica del veicolo | Circuito di carica, circuito del motorino di avviamento, sensore, attuatore, test di accensione, test di comunicazione (inclusi CAN, LIN, FlexRay, K, ecc.), test di pressione (pressione dei cilindri, pressione di aspirazione e di scarico, pressione del carburante, ecc.) | Circuito di carica, circuito del motorino di avviamento, sensore, attuatore, test di accensione, test di comunicazione (inclusi CAN, LIN, FlexRay, K, ecc.), test di pressione (pressione del cilindro, pressione dei gas di aspirazione e di scarico, pressione del carburante, ecc.) | Circuito di carica, circuito di avviamento, sensore, attuatore, test di accensione, test di comunicazione (inclusi CAN, LIN, FlexRay, K, ecc.), test di pressione (pressione dei cilindri, pressione dei gas di aspirazione e di scarico, pressione del carburante, ecc.) |
| Sistema operativo | Android | Android | Android |
| Tempo di salita | ≤3,5ns | ≤3,5ns | ≤3,5ns |
| Larghezza di banda | 100 MHz | 100 MHz | 200 MHz |
| Canali | 4 | 4 | 2 |
| Profondità di memoria | 70 Mpt | 110 Mpt | 70 Mpts |
| Velocità di acquisizione del segnale | 130.000 wfm/s | 78.000 wfm/s | 130.000 wfm/s |
| Risoluzione | 8 bit | 8 bit | 8 bit |
| Display | lCD TFT da 8 pollici | lCD TFT da 10,1 pollici | lCD TFT da 8 pollici |
| Frequenza di campionamento | 1 GSa/s | 1 GSa/s | 1 GSa/s |
| Encoder rotativo | ✓ | X | X |
| Memoria interna | 32 GB | 32 GB | 32 GB |
| Interfacce | Wi-Fi, USB 3.0/2.0 host, USB Type-C, HDMI, uscita trigger, messa a terra | Wi-Fi, host USB 3.0/2.0, USB Type-C, HDMI, uscita trigger, messa a terra | Host e dispositivo USB 2.0, Ethernet/LAN, Wi-Fi |
| Sicurezza e protezione | CAT I 300 Vrms (ingresso 1 MΩ) | CAT I 300 Vrms (ingresso 1 MΩ) | CAT I 300 Vrms (ingresso da 1 MΩ) |
| Modalità di innesco | Bordo, impulso, logica, time out, Dwart PW, pendenza, bordo N e video. | Bordo, impulso, logica, time out, Dwart PW, pendenza, bordo N e video. | Bordo, impulso, logica, time out, Dwart PW, pendenza, bordo N e video. |
| Decodifica dei bus | UART, I²C, SPI, CAN, LIN | 1553B, 429 (incluso) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (inclusi) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (inclusi) |
| Batteria | 7500 mAh Batteria agli ioni di litio | 7500 mAh Batteria agli ioni di litio | 7500 mAh Batteria agli ioni di litio |
Accessori
Sonde differenziali
Sonde e pinze di corrente
sonde di corrente Rogowski
Sonde otticamente isolate
Sonde a mano libera
