Configurazione del prodotto
Descrizione
Con la serie MHO 3, Micsig presenta il suo primo oscilloscopio da banco a 12 bit. Proprio come i noti oscilloscopi per tablet, i dispositivi sono dotati di un chip ad alte prestazioni su cui gira il firmware Android Sigtest.
Gli oscilloscopi ad alta risoluzione della serie MHO3 hanno una larghezza di banda di 250 MHz, 350 MHz, 500 MHz e una frequenza di campionamento di 3 GSa/s, 4 canali analogici, una profondità di memoria di 360 Mpts e una risoluzione verticale di 12 bit. Lo spessore dell'involucro di soli 4 cm, insolito per un oscilloscopio, consente di risparmiare spazio e di avere un peso molto ridotto.
Il touch screen integrato da 14 pollici con una risoluzione di 1920 x 1200 e il convertitore A/D a 12 bit offrono una visualizzazione dettagliata delle forme d'onda.
Micsig offre una varietà di sonde, dai un'occhiata alla categoria sonde.

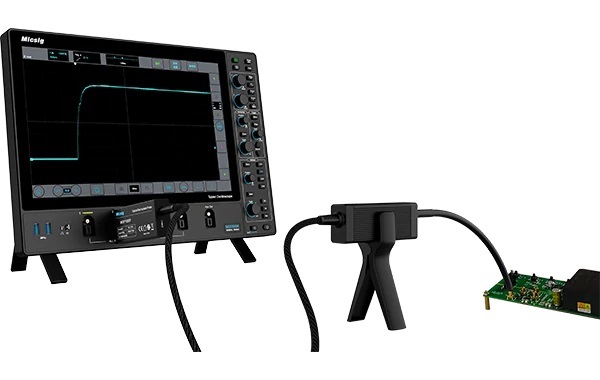

L'oscilloscopio è dotato dell'originale interfaccia per sonde Mic-OPI™, che riconosce automaticamente le sonde e consente la calibrazione con un solo pulsante. Il dispositivo dispone inoltre di numerose interfacce, come USB 3.0 host, USB Type-C, LAN, HDMI, uscita trigger, ecc.
Grazie al sistema di trigger digitale, il jitter di trigger è molto basso e il trigger è molto preciso. Inoltre, l'oscilloscopio supporta i trigger dei bus seriali e la decodifica dei bus RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C, ARINC-429, MIL-STD1553B ex works.
Caratteristiche
- convertitore A/D a 12 bit
- Oscilloscopio compatto a 4 canali
- Larghezza di banda 250 / 350 / 500 MHz
- velocità di campionamento in tempo reale di 3 GS/s.
- Sistema operativo Android
- Profondità di memoria fino a 360 Mpts.
- lCD da 14 pollici, risoluzione 1920x1080, touchscreen capacitivo multi-punto.
- Interfacce: Wi-Fi, USB 3.0/2.0 host, USB Type-C, HDMI, uscita trigger, messa a terra
- Connessione per la calibrazione della sonda.
- Supporta il trigger e la decodifica dei bus: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C, ARINC-429, MIL-STD1553B.
- Software per PC, app mobile per iOS e Android per il controllo remoto dell'oscilloscopio.
- Memoria integrata da 32GB per la registrazione di forme d'onda e video.
- Condivisione dello schermo tramite WLAN, USB e HDMI
Caratteristiche dell'oscilloscopio

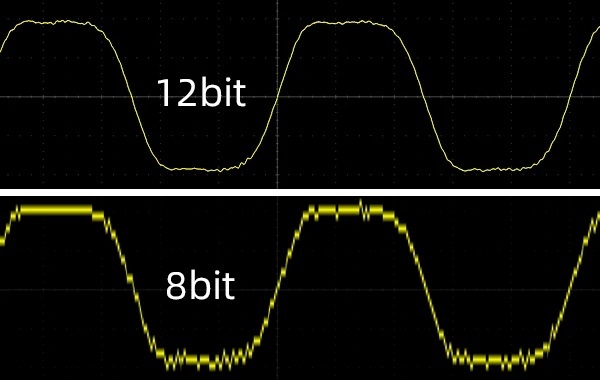

risoluzione verticale a 12 bit
L'MHO3 è dotato di un ADC ad alta risoluzione a 12 bit con un livello di quantificazione fino a 4096, 16 volte superiore a quello dell'ADC convenzionale a 8 bit, che aiuta gli utenti a osservare i dettagli della forma d'onda in modo più completo e chiaro.
Rumore di fondo molto basso
Il rumore della serie MHO3 è inferiore a 80 μVrms alla massima larghezza di banda di 500 MHz, consentendo ai tecnici di catturare con precisione i segnali deboli ma importanti durante il debug dei circuiti.
Filtro digitale hardware
Il filtro digitale hardware può far passare o bloccare selettivamente i componenti del segnale all'interno di un intervallo di frequenza specifico, il che è molto utile per analizzare bande di frequenza specifiche di un segnale o osservare i cambiamenti in componenti di frequenza specifici.
profondità di memoria di 360 Mpts
Una profondità di memoria fino a 360 Mpts garantisce un'eccellente fedeltà del segnale; la memoria segmentata divide il limitato spazio di memoria in diversi piccoli segmenti, catturando in modo efficace i segnali target più volte in un lungo periodo di tempo e riproducendoli per ulteriori analisi.
Numerose funzioni di trigger
Decodifica e trigger del bus seriale
Supporta il trigger e la decodifica seriale (RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C, ARINC-429, MIL-STD1553B) nonché il trigger di bordo, impulso, logica, time out, Dwart PW, pendenza, bordo N e video.
Misure automatiche
31 misure automatiche per un'ampia gamma di requisiti di misurazione.
Funzione di condivisione dello schermo
il contenuto dello schermo dell'oscilloscopio può essere facilmente trasmesso a un monitor esterno tramite la connessione HDMI integrata.
Specifiche
| Modello |  MHO3-5004 | MHO3-3504 | MHO3-2504 |
|---|---|---|---|
| Larghezza di banda | 500 MHz | 350 MHz | 250 MHz |
| Tempo di salita | ≤0,7 ns | ≤1ns | ≤1,4 ns |
| Canali analogici | 4 | 4 | 4 |
| Velocità di campionamento in tempo reale | 3GSa/s | 3GSa/s | 3GSa/s |
| Profondità di memoria | 360 Mpts | 360 Mpts | 360 Mpts |
| Risoluzione verticale | 12bit | 12bit | 12bit |
| Max. Velocità di acquisizione della forma d'onda | 230.000 Wfms/s | 230.000 Wfms/s | 230.000 Wfms/s |
| Rumore | <80 µVrms | <80 µVrms | <80 µVrms |
| Interfacce | USB 3.0 host, USB Type-C, HDMI, uscita trigger | Host USB 3.0, USB Type-C, HDMI, uscita trigger | Host USB 3.0, USB Type-C, HDMI, uscita trigger |
| Display | display full-touch da 14", risoluzione 1920 x 1200 | display full-touch da 14", risoluzione 1920 x 1200 | display full-touch da 14", risoluzione 1920 x 1200 |
| Dimensioni/peso netto | 400*280*35,8 mm / 4,3 kg | 400*280*35.8 mm / 4.3 kg | 400*280*35,8 mm / 4,3 kg |
