- Questo prodotto è stato interrotto dal produttore
Descrizione

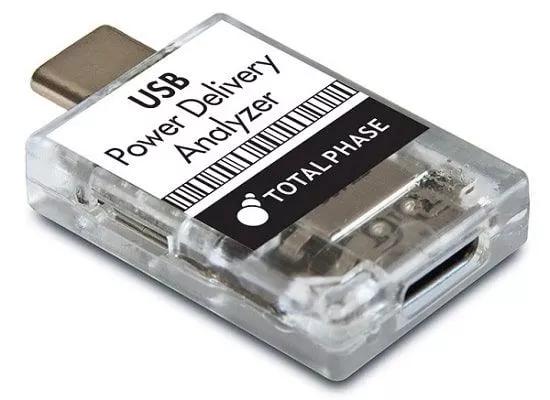

Il connettore USB Type-C e USB Power Delivery, la specifica per ricaricare i dispositivi elettronici fino a 100 watt tramite USB, sono i due sviluppi più significativi dell'USB da anni. Il connettore Type-C ha un ingombro notevolmente ridotto, un'architettura reversibile - non dovrai più preoccuparti dell'orientamento del cavo USB -, supporta velocità di trasferimento più elevate, maggiore potenza e il protocollo alternativo.
Con USB Power Delivery 3.0 (USB-PD), l'alimentazione e il trasferimento dei dati possono essere adattati alle esigenze individuali in modo molto flessibile. Queste nuove funzioni si basano sulle precedenti generazioni USB e consentono, tra l'altro, di combinare una trasmissione video con la contemporanea ricarica del dispositivo.
Combinando l'analizzatore USB Power Delivery con il software gratuito Data Center™, puoi protocollare, monitorare e decodificare l'alimentazione sui pin CC1 /CC2 (canale di configurazione) mentre utilizzi contemporaneamente la linea dati USB 2.0 e USB 3.1 (fino a Gen2). Con un aggiornamento software previsto, avrai la possibilità di monitorare e registrare la tensione e la corrente di VBUS e VCONN. Questi dati sono correlati ai dati di alimentazione e possono essere visualizzati.
Veloce, facile e portatile. Questa è la soluzione moderna per testare e fare il debug delle tue sorgenti USB Power Delivery.
Caratteristiche principali
- Sniffing del traffico Power Delivery (PD) su entrambe le linee del canale di controllo (CC1/CC2)
- Decodifica dei messaggi, compresa la negoziazione dell'energia, la negoziazione della modalità alternativa, la visualizzazione dei dati VDM, ecc.
- Acquisizione e visualizzazione di messaggi PD 3.0 avanzati
- Decodifica dei VDM DisplayPort
- Commutazione intermedia trasparente per la connessione USB Tipo-C
| Display a LED | |
|---|---|
| Luceblu | Inattivo/Monitoraggio |
| Luceverde | Traffico su CC1 |
| Lucerossa | Traffico su CC2 |
Requisiti hardware
- Processore Intel o AMD da 2 gigahertz (GHz) o più veloce
- 1 gigabyte (GB) di RAM fisica (32 bit) o 2 GB di RAM (64 bit)
- 2 GB o più di spazio disponibile sul disco rigido
- Porta USB ad alta velocità
- VGA con una risoluzione dello schermo di 1024 x 768 o superiore
- L'accesso a Internet è utile
Sistemi operativi supportati (32 e 64 bit)
- Windows: 7, 8, 8.1, 10
- Linux: Ubuntu, Fedora, SuSE, RedHat
- Mac OS X 10.7-10.1
Software disponibile
Centro dati
API
Specifiche
| Specifiche del dispositivo |  Analizzatore USB Power Delivery |
|---|---|
Passaggio USB | SuperSpeedPlus Generazione 2 con 10 Gbps SuperSpeed Generation 1 con 5 Gbps Hi-Speed, 480 Mbps Piena velocità, 12 Mbps Bassa velocità, 1,5 Mbps |
Supporto VBus (massimo) | 20V, 5A |
Porta di destinazione | 1 x presa USB Tipo-C 1 x presa USB Tipo-C |
Porta di analisi (si collega al PC) | Presa USB 2.0 Micro B L'analizzatore è alimentato dalla presa USB |
Qualità | Certificato RoHS 6 mesi di garanzia Prodotto in conformità a: ISO9001, ISO 13485, AS9100C, ITAR |
Dimensioni | L x A x L: 25,4 mm x 38,1 mm x 6,4 mm |
Peso | 42 g (1,5 oz) |
Temperatura di esercizio | 10º - 35º C (50º - 95º F) |
Include strumenti di monitoraggio completamente funzionali | Sì |
Monitoraggio I2C non intrusivo fino a 4 Mhz | Monitoraggio SPI non intrusivo fino a 24 Mhz |
Acquisizione e visualizzazione dei dati in tempo reale | Temporizzazione a livello di bit |
Compatibile con Linux e Windows | Strumenti di monitoraggio per entrambi i sistemi |
| Confronto tra modelli e |  Beagle USB 12 |  Beagle USB 480 |  Beagle USB 480 Power - Standard |  Beagle USB 480 Power - Ultimate |  Beagle USB 5000 v2 - Standard |  Beagle USB 5000 v2 - Ultimate | Consegna di potenza USB |
|---|---|---|---|---|---|---|---|
| Numero di articolo | TP320221 | TP320510 | TP323510 | TP323610 | TP322510 | TP322610 | TP350110 |
| Registrazione USB velocità | <12 Mbps | <480 Mbps | <480 Mbps | <480 Mbps | <5000 Mbps | <5000 Mbps | <1 Mbps |
| USB 3.0 e 2.0 Simulazione e monitoraggio | No | No | No | No | Disponibile | ✔ | No |
| Downlink USB 2.0 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Downlink USB 3.0 | No | No | No | No | Disponibile | ✔ | No |
| Dati in tempo reale Visualizzazione e analisi | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | No |
| Tracciamento in tempo reale LTSSM | No | No | No | No | ✔ | ✔ | No |
| Statistiche in tempo reale | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | Non c'è memoria |
| Memoria - Standard nel dispositivo | PC ospitante | 64 MB + PC host | 256 MB + PC host | 256 MB + PC host | 2 GB + PC host | 4 GB + PC ospitante | PC ospite |
| Memoria - Inoltre 2 GB (Totale 4 GB) | No | No | No | No | Disponibile | ✔ | No |
| Disponibilità di trigger esterni | No | Ingresso - Moniter | Ingresso - Monitoraggio | ✔ | ✔ | ✔ | No |
| Trigger avanzato | No | No | No | ✔ | USB 2.0 (incluso) | ✔ | No |
| Sincronizzazione | No | Di base | Di base | Base | Basic | Disponibile | No |
| USB 3.0 Macchina di stato avanzata | No | No | No | No | Disponibile | ✔ | No |
| Monitoraggio di corrente e tensione | No | No | ✔ | ✔ | No | No | ✔ |
| Supporto multipiattaforma per Window, Linux, Mac OS X | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | (Linux) |
| Software GUI | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Numero verde API | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | No |
