Descrizione

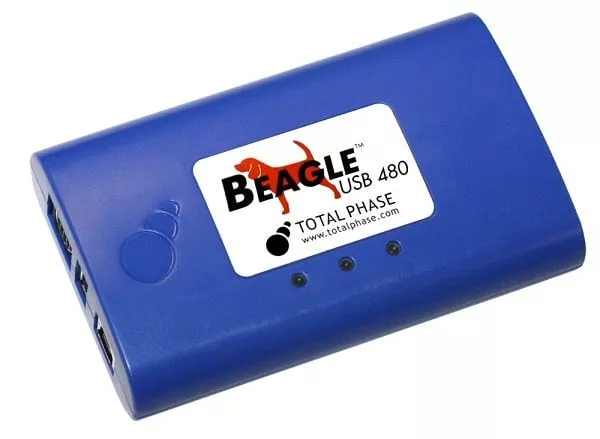

L'analizzatore Beagle USB 480 è in grado di catturare e visualizzare in modo interattivo gli stati e il traffico del bus USB ad alta velocità in tempo reale con una temporizzazione a 16,7 ns di risoluzione e viene fornito completo di software e API royalty-free. Grazie a un buffer integrato da 64 MB, è possibile catturare raffiche sostenute di traffico a 480 Mbps senza perdita di dati.
Caratteristiche principali
- Monitoraggio non intrusivo di USB 2.0 ad alta velocità (fino a 480 Mbps)
- Decodifica in tempo reale a livello di classe USB con il software Data Center
- Due modalità di acquisizione: download in tempo reale e ritardato
- Rilevamento del chip USB ad alta velocità
- Robusto rilevamento automatico della velocità
- Soppressione dei pacchetti basata su hardware
- Ingressi e uscite digitali per la sincronizzazione con la logica esterna
- Rileva eventi di sospensione/ripresa e segnali inattesi
- Software e API gratuiti disponibili
- Completamente compatibile con Windows, Linux e Mac OS X
Acquisizione in tempo reale e acquisizione con download ritardato
L'analizzatore di protocollo Beagle USB 480 ha due diverse modalità di acquisizione: acquisizione in tempo reale e acquisizione con download ritardato. Nella modalità di acquisizione in tempo reale, gli sviluppatori possono visualizzare tutti i dati ad alta velocità trasmessi via USB nel momento stesso in cui si verificano. Poiché i dati vengono trasmessi in tempo reale, la dimensione dell'acquisizione è limitata solo dalla dimensione della RAM disponibile sul computer di analisi.
L'acquisizione con download ritardato può essere molto utile in alcune situazioni, ad esempio quando l'analizzatore di protocollo Beagle USB 480 si trova sullo stesso bus ad alta velocità del dispositivo di destinazione. In queste configurazioni, l'analizzatore Beagle può consumare una larghezza di banda USB minima, in modo da non mascherare i problemi che si verificano solo quando il dispositivo di destinazione funziona con la massima larghezza di banda USB.
Decodifica USB a livello di classe
Con l'analizzatore di protocollo Beagle USB 480, la decodifica USB a livello di classe in tempo reale è disponibile nel software Data CenterRilevamento dei chip USB ad alta velocità
L'analizzatore di protocollo Beagle USB 480 è in grado di catturare e visualizzare i pattern dei chip K e J utilizzati nelle negoziazioni ad alta velocità ed è in grado di rilevare in modo affidabile la velocità corretta dei dati USB monitorati.Soppressione dei pacchetti basata su hardware
È disponibile un filtro di ingresso hardware per sopprimere i pacchetti e ridurre la quantità di dati acquisiti. Il filtro è in grado di rimuovere le coppie di pacchetti vuote, come le coppie IN / NAK e PING / NAK.E/A digitali per la sincronizzazione
Sono disponibili quattro uscite digitali per sincronizzare l'analizzatore Beagle con oscilloscopi e analizzatori logici. Queste uscite digitali possono corrispondere ai modelli dei dati acquisiti e agli stati di inattività del bus.Rilevare eventi del bus e segnali inattesi
L'analizzatore di protocollo Beagle USB 480 è in grado di rilevare in modo intelligente gli eventi di sospensione e ripresa e i segnali inattesi sul bus.a livello di pacchetto
Ottieni la tempistica a livello di pacchetto con una risoluzione di 16,67 ns.Economico e salva-tempo
L'analizzatore di protocollo Beagle USB 480 viene fornito completo di software.
Il costo contenuto consente alle aziende di dare a ogni sviluppatore il proprio analizzatore, in modo che i problemi possano essere identificati e risolti in modo rapido e semplice.
Meno tempo speso significa maggiore produttività, i progetti vengono portati a termine nei tempi e nei budget previsti.
L'analizzatore di protocollo Beagle USB 480 viene regolarmente aggiornato via USB.
Le nuove funzionalità del software sono sempre disponibili in modo tempestivo e possono essere scaricate gratuitamente.
Software disponibile
Centro dati
Driver Labview
Il Beagle LabVIEW Driver è un driver per strumenti LabVIEW gratuito e open-source per accedere agli analizzatori di protocollo Beagle nell'ambiente di sviluppo LabVIEW. Il pacchetto driver è orientato a Windows e si basa sulla libreria software Beagle.
API
Specifiche
Confronto tra modelli e | Beagle USB 12 | Beagle USB 480 | Beagle USB 480 Power - Standard | Beagle USB 480 Power - Ultimate | Beagle USB 5000 v2 - Standard | Beagle USB 5000 v2 - Ultimate | Consegna di potenza USB |
---|---|---|---|---|---|---|---|
Numero di articolo | TP320221 | TP320510 | TP323510 | TP323610 | TP322510 | TP322610 | TP350110 |
Registrazione USB velocità | <12 Mbps | <480 Mbps | <480 Mbps | <480 Mbps | <5000 Mbps | <5000 Mbps | <1 Mbps |
USB 3.0 e 2.0 Simulazione e monitoraggio | No | No | No | No | Disponibile | ✔ | No |
Downlink USB 2.0 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
Downlink USB 3.0 | No | No | No | No | Disponibile | ✔ | No |
Dati in tempo reale Visualizzazione e analisi | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | No |
Tracciamento in tempo reale LTSSM | No | No | No | No | ✔ | ✔ | No |
Statistiche in tempo reale | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | Non c'è memoria |
Memoria - Standard nel dispositivo | PC ospitante | 64 MB + PC host | 256 MB + PC host | 256 MB + PC host | 2 GB + PC host | 4 GB + PC ospitante | PC ospite |
Memoria - Inoltre 2 GB (Totale 4 GB) | No | No | No | No | Disponibile | ✔ | No |
Disponibilità di trigger esterni | No | Ingresso - Moniter | Ingresso - Monitoraggio | ✔ | ✔ | ✔ | No |
Trigger avanzato | No | No | No | ✔ | USB 2.0 (incluso) | ✔ | No |
Sincronizzazione | No | Di base | Di base | Base | Basic | Disponibile | No |
USB 3.0 Macchina di stato avanzata | No | No | No | No | Disponibile | ✔ | No |
Monitoraggio di corrente e tensione | No | No | ✔ | ✔ | No | No | ✔ |
Supporto multipiattaforma per Window, Linux, Mac OS X | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | (Linux) |
Software GUI | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
Numero verde API | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | No |
