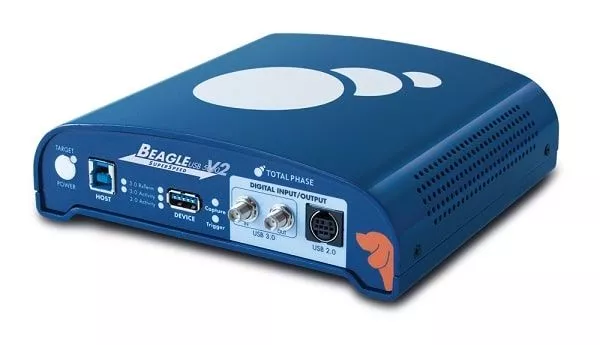

L'analizzatore di protocollo Beagle 5000 V2 USB 3.0 Ultimate fornisce un'analisi e una registrazione in tempo reale dei protocolli USB 3.0 e 2.0
5.999,00 €*
Contenuto: 1
Disponibile, tempo di consegna: 1 -3 giorni
Ulteriori informazioni
Modello
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Codice prodotto: TP322610
Produttore: Total Phase
Descrizione
Il Beagle 5000 V2 USB 3.0 Ultimate Protocol Analyser è l'ultimo modello di punta di Total Phase. Basato sul successo del pluripremiato Beagle USB 5000 Superspeed Protocol Analyser, il modello Ultimate è un monitor del bus USB all'avanguardia che offre la registrazione e l'analisi in tempo reale dei dati USB 3.0 e USB 2.0.
Caratteristiche principali
- Monitoraggio simultaneo di USB 3.0 e USB 2.0 senza alcun intervento
- buffer a bordo da 4 GB con streaming di dati in tempo reale al computer di analisi
- Decodifica in tempo reale a livello di classe USB con il software Data Center
- Temporizzazione precisa con risoluzione di 2 ns
- Sistema di trigger e filtro match/action
- Soppressione dei pacchetti USB 2.0 e 3.0 basata su hardware
- Il downlink USB 3.0 consente di effettuare registrazioni più lunghe
- Abilita la sincronizzazione avanzata per monitorare applicazioni che richiedono più analizzatori
- Supporto automatico per la crittografia dei dati, il clock a spettro diffuso, l'inversione di polarità e il rilevamento del ricevitore
- Ingressi e uscite digitali multipli per la sincronizzazione con dispositivi esterni
- Completamente compatibile con Windows, Linux e Mac OS X con supporto per sistemi a 32 e 64 bit
Requisiti hardware
- Processore Intel o AMD funzionante a 2 gigahertz (GHz) o più veloce
- 1 gigabyte (GB) di RAM fisica (32-bit) o 2 GB di RAM (64-bit)
- 2 GB o più di spazio libero sul disco rigido
- Interfaccia USB a piena velocità
- Risoluzione dello schermo di 1024x768 o superiore
- Laconnessione a Internet è utile.
Prestazioni interattive in tempo reale
Monitora USB 3.0 e USB 2.0 in modo non intrusivo e analizza i dati in modo interattivo mentre vengono acquisiti sul bus. Evita i colli di bottiglia ingegneristici causati dall'attesa del download e dell'analisi dei dati acquisiti. Gli sviluppatori possono scollegare e ricollegare ripetutamente o testare iterativamente un dispositivo e vedere immediatamente il traffico USB risultante, risparmiando tempo e riducendo la frustrazione. Non c'è bisogno di resettare l'analizzatore, riavviare un'acquisizione e aspettare che tutti i dati vengano scaricati e analizzati ancora e ancora.Analisi rapida dei dati
Filtra e cercarapidamente
i dati di interesse mentre l'acquisizione è ancora in corso. Utilizza le statistiche in tempo reale del software Data Centre per visualizzare i pacchetti e gli errori sul bus.Dimensioni di acquisizione illimitate
Tutti i modelli Beagle USB 5000 sono dotati di Infinite Capture, la nostra soluzione che consente agli utenti di acquisire più dati di quelli memorizzati nel buffer integrato. I dati vengono trasmessi continuamente dal buffer standard da 4 GB al PC di analisi, il che significa che la dimensione totale dell'acquisizione può superare di gran lunga la memoria del buffer hardware. Poiché la maggior parte del traffico USB avviene a raffica, l'analizzatore modello Ultimate può raggiungere rapidamente il traffico di analisi USB tramite il downlink USB 3.0 standard e liberare la memoria buffer per altri dati.Decodifica in tempo reale del livello di classe USB con il software Data Center
I dati USB sono più facili da comprendere grazie alla decodifica in tempo reale del livello di classe dei dati. La decodifica a livello di classe è automatica: non devi aspettare che l'acquisizione venga scaricata e che la decodifica venga applicata. Il software Data Centre supporta diverse classi USB. Per le classi USB non incluse in questo elenco, gli sviluppatori possono salvare le configurazioni USB per applicare la decodifica dopo l'acquisizione.Innesco e filtraggio di corrispondenza/azione
L'innesco e il filtraggio di corrispondenza/azione consentono agli sviluppatori di attivare l'acquisizione, filtrare i dati o impostare trigger esterni in base a modelli di dati, tipi di pacchetti, tipi di errore e altro ancora. Crea trigger di eventi flessibili basati sullo stato con un massimo di 8 stati indipendenti e 6 corrispondenze per stato per le catture USB 2.0. I trigger multi-stato e i filtri avanzati per le acquisizioni USB 3.0 sono disponibili con l'opzione USB 3.0 Advanced State-Based Matching.Sincronizzazione multi-analizzatore
Le applicazioni possono richiedere più analizzatori per monitorare i trasferimenti di dati in tutto il sistema. Con la funzione di sincronizzazione avanzata, i tecnici possono creare scenari multi-analizzatore per misurare la latenza in tutto il sistema con una precisione senza precedenti.SuperSpeed Downlink
Permette di effettuare registrazioni più lunghe grazie al downlink USB 3.0. Grazie alla visualizzazione in tempo reale di Total Phase, i dati USB 3.0 vengono acquisiti e visualizzati molto più velocemente. Non ci sono tempi di attesa per il download dei dati, che vengono visualizzati immediatamente sullo schermo.I/O digitali per la sincronizzazione
Attiva un'uscita verso un oscilloscopio o un analizzatore logico e ottieni una comprensione ancora migliore del tuo sistema. Il Beagle USB 5000 v2 SuperSpeed Protocol Analyzer Ultimate offre un ingresso e un'uscita USB 3.0 dedicati per la sincronizzazione con dispositivi esterni. Il Beagle USB 5000 v2 Analyzer Ultimate fornisce anche quattro ingressi e quattro uscite digitali per USB 2.0.Facile collaborazione
Condividifacilmente
i dati con i tuoi colleghi di tutto il mondo con il software Data Center scaricabile gratuitamente. Invia le registrazioni memorizzate ai tuoi colleghi e loro potranno visualizzare i dati esattamente come li vedi tu.Software disponibile
Centro dati
Il software Data Center™ è un software gratuito di monitoraggio dei bus che acquisisce e visualizza i dati dei bus USB, USB Type-C Power Delivery, I2C, SPI, eSPI e CAN tramite i protocolli hardware. Data Center è l'unico software di analisi dei protocolli con prestazioni in tempo reale e supporto multipiattaforma per Windows, Linux e Mac OS X.
Driver Labview
Il Beagle LabVIEW Driver è un driver LabVIEW gratuito e open-source per accedere agli analizzatori di protocollo Beagle nell'ambiente di sviluppo LabVIEW. Il pacchetto driver è orientato a Windows e si basa sulla libreria software Beagle.
API
L'analizzatore di protocollo Beagle USB 480 dispone di un'API completa per i binding del linguaggio Rosetta - API software a 32 e 64 bit C, C#, Python 2/3, .NET, VB.NET e VB6. I driver Labview forniscono tutte le funzioni normalmente disponibili per gli sviluppatori di linguaggio C. Sono supportati Windows 10, 11, Max OS X 10 - 11, Ubunto, Fedora, SuSE e Red Hat.
Differenza tra Beagle 5000 USB 3.0 Standard e Beagle 5000 USB 3.0 Ultimate
Beagle 5.000 Ultimate è l'aggiornamento finale. Il Beagle 5.000 Standard può essere aggiornato in qualsiasi momento con le seguenti opzioni:
- Aggiornamento a 4GB di memoria - Questo permette di memorizzare una maggiore quantità di dati nella cache, velocizzando l'analisi dei dati.
- Registrazione simultanea di dati USB2.0 e USB3.0 Opzione
- Opzione Downlink SuperSpeed - Consente registrazioni più lunghe e veloci. Questa opzione funziona in combinazione con la funzione di visualizzazione in tempo reale del software Data Centre.
- Opzione USB 3.0 Advanced State-Based Matching - Aggiunge comodità al debugger con trigger di corrispondenza/azione
- Opzione di sincronizzazione multi-analizzatore - Altri dispositivi possono essere sincronizzati con l'analizzatore di protocollo.
Specifiche
| Specifiche del dispositivo |  Beagle 5000 V2 USB 3.0 Ultimate - Analizzatore di Protocollo |
|---|---|
| Specifiche supportate | USB 3.0, USB 2.0, USB 1.1, USB 1.0 |
| Velocità di collegamento supportate | 5Gb/s, 480Mb/s, 12Mb/s, 1,5Mb/s |
| Memoria | 2 GB, aggiornabile a 4 GB |
| Decodifica di classe in tempo reale | Audio (1.0, 2.0), CDC, DFU, HID, Hub, Mass Storage, UAS, Video e altro ancora |
| Precisione del timestamp | risoluzione temporale di 2 ns per USB 3.0 e 16,7 ns per USB 2.0 |
| Caratteristiche dell'USB 3.0 | Supporto automatico dello scrambling dei dati, rilevamento della polarità, clock a spettro diffuso e rilevamento del ricevitore |
| Rilevamento degli errori a basso livello | PID non valido, CRC errato, timeout, errore di sequenza di frame, errore di transizione di stato e altro ancora. |
| Stati del bus | Rilevamento della formazione del collegamento USB 3.0, degli stati operativi del collegamento USB 3.0 (LTSSM) e di tutti gli stati del bus USB 2.0/1.1/1.0 |
| Trigger/Filtro | Sistema di regolazione di base e complesso per il triggering e il filtraggio |
| Sincronizzazione esterna | Per USB 3.0: 1 ingresso esterno (SMA) 1 uscita esterna (SMA) Per USB 2.0: 4 ingressi esterni (Mini-DIN9) |
| Requisiti minimi del PC di analisi | 1 GB di capacità del disco rigido Porta USB ad alta velocità |
| Confronto tra modelli e |  Beagle USB 12 |  Beagle USB 480 |  Beagle USB 480 Power - Standard |  Beagle USB 480 Power - Ultimate |  Beagle USB 5000 v2 - Standard | Beagle USB 5000 v2 - Ultimate |  Consegna di potenza USB |
|---|---|---|---|---|---|---|---|
| Numero di articolo | TP320221 | TP320510 | TP323510 | TP323610 | TP322510 | TP322610 | TP350110 |
| Registrazione USB velocità | <12 Mbps | <480 Mbps | <480 Mbps | <480 Mbps | <5000 Mbps | <5000 Mbps | <1 Mbps |
| USB 3.0 e 2.0 Simulazione e monitoraggio | No | No | No | No | Disponibile | ✔ | No |
| Downlink USB 2.0 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Downlink USB 3.0 | No | No | No | No | Disponibile | ✔ | No |
| Dati in tempo reale Visualizzazione e analisi | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | No |
| Tracciamento in tempo reale LTSSM | No | No | No | No | ✔ | ✔ | No |
| Statistiche in tempo reale | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | Non c'è memoria |
| Memoria - Standard nel dispositivo | PC ospitante | 64 MB + PC host | 256 MB + PC host | 256 MB + PC host | 2 GB + PC host | 4 GB + PC ospitante | PC ospite |
| Memoria - Inoltre 2 GB (Totale 4 GB) | No | No | No | No | Disponibile | ✔ | No |
| Disponibilità di trigger esterni | No | Ingresso - Moniter | Ingresso - Monitoraggio | ✔ | ✔ | ✔ | No |
| Trigger avanzato | No | No | No | ✔ | USB 2.0 (incluso) | ✔ | No |
| Sincronizzazione | No | Di base | Di base | Base | Basic | Disponibile | No |
| USB 3.0 Macchina di stato avanzata | No | No | No | No | Disponibile | ✔ | No |
| Monitoraggio di corrente e tensione | No | No | ✔ | ✔ | No | No | ✔ |
| Supporto multipiattaforma per Window, Linux, Mac OS X | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | (Linux) |
| Software GUI | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Numero verde API | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | No |
