445,00 € Netto
529,55 € IVA incl.
Disponibile, tempo di consegna: 1 -3 giorni
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Configurazione del prodotto
Descrizione

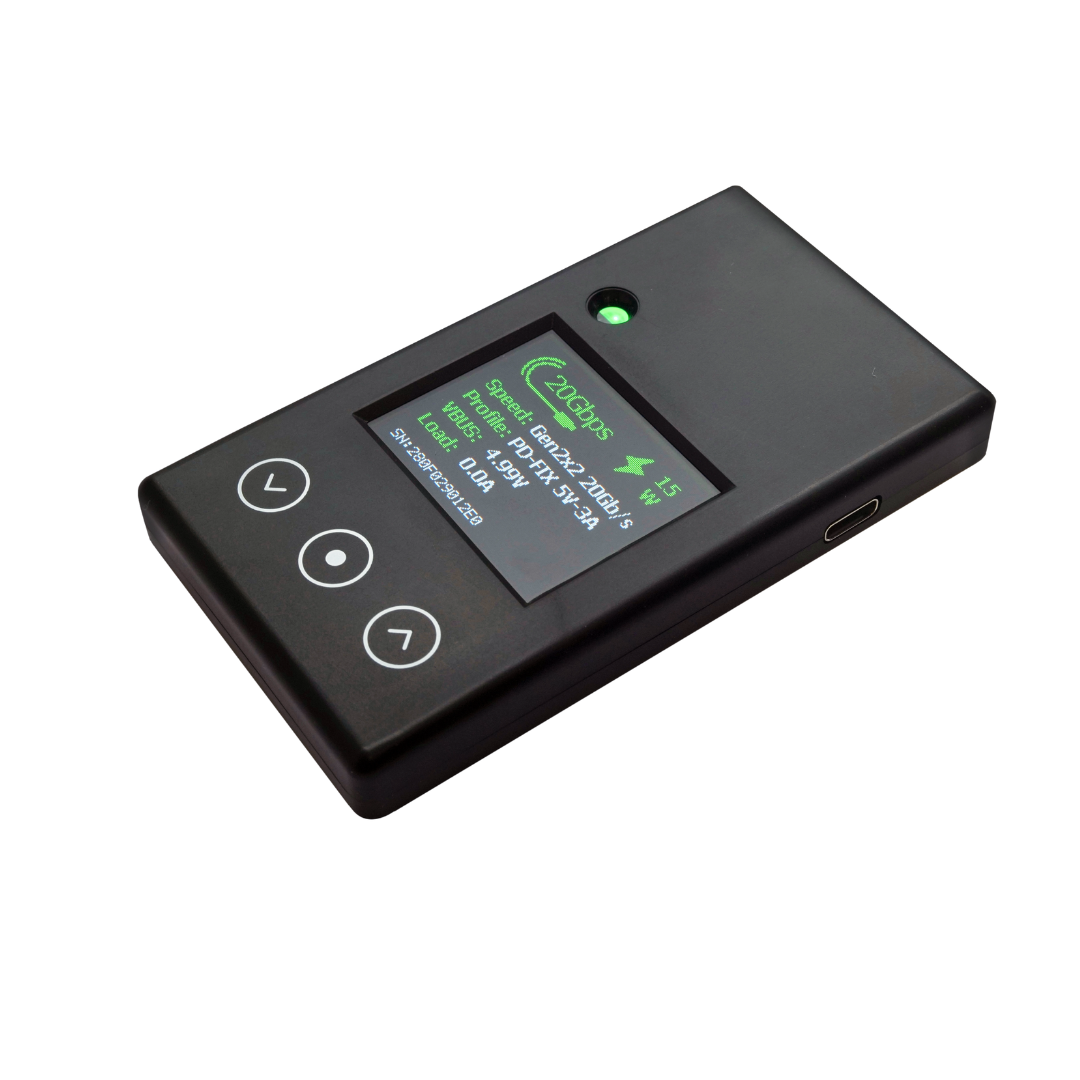

Il connettore loopback USB-C 20G PASSMARK viene utilizzato per testare, risolvere problemi e convalidare le porte USB-C e supporta velocità di trasferimento dati USB4 fino a 20 Gbps. Consente una verifica precisa della trasmissione dati bidirezionale e contribuisce a garantire che le porte USB funzionino in modo affidabile e senza errori.La porta loopback consente di misurare le velocità massime di lettura e scrittura, identificare i problemi di trasmissione dati ed eseguire una diagnostica dettagliata delle porte USB difettose. Rilevando vari tipi di errore e analizzandone la frequenza, è possibile localizzare con precisione i problemi.
Questo rende il PASSMARK USB-C 20G Loopback Plug uno strumento ideale per produttori di hardware, integratori di sistemi, tecnici dell'assistenza ed esperti IT che necessitano di testare le porte USB-C in modo rapido e affidabile.
Caratteristiche principali
{{ N }}{{ N }}{{ N }}- {{ N }}{{ N }}
- Supporta velocità di trasferimento dati USB4 fino a 20 Gbit/s {{ N }}{{ N }}{{ N }}
- Verifica la funzionalità e l'affidabilità delle porte USB-C. {{ N }}{{ N }}{{ N }}
- Verifica la corretta trasmissione dei dati in entrambe le direzioni. {{ N }}{{ N }}{{ N }}
- Misura le velocità massime di lettura e scrittura {{ N }}{{ N }}{{ N }}
- Offre funzioni diagnostiche dettagliate per le porte USB difettose {{ N }}{{ N }}{{ N }}
- Rileva gli errori di comunicazione e ne monitora la frequenza. {{ N }}{{ N }}{{ N }}
- Ideale per la diagnosi dei guasti, la validazione e il controllo qualità. {{ N }}{{ N }}
{{ N }}{{ N }}
Confronto di velocità .webp)
{{ N }}{{ N }}{{ N }} Misura le massime prestazioni di lettura e scrittura delle porte USB utilizzando test di benchmark ad alta velocità.
{{ N }}{{ N }}{{ N }}I dati vengono trasmessi alla massima velocità possibile per determinare la velocità di trasmissione dati massima. I risultati mostrano sia le prestazioni di picco che le velocità di trasmissione medie durante l'intero periodo di prova.
{{ N }}{{ N }}{{ N }}Ciò consente di verificare le prestazioni effettive di una porta USB e di confrontarle con le specifiche previste per USB 3.2 Gen 2x2.
{{ N }}{{ N }}{{ N }}{{ N }}{{ N }}
Rilevamento degli errori .webp)
{{ N }}{{ N }}{{ N }} Rileva e diagnostica i problemi delle porte USB identificando gli errori di trasmissione dati durante i test.
{{ N }}{{ N }}{{ N }}Il test di loopback verifica che i dati inviati dall'host vengano restituiti esattamente come sono, garantendo così la completa integrità dei dati.
{{ N }}{{ N }}{{ N }}Tutti gli errori vengono registrati, compresi il numero e il tipo di errore, il che consente l'identificazione mirata delle porte USB inaffidabili o difettose.
{{ N }}{{ N }}{{ N }}
Test di affidabilità e di rodaggio .webp)
{{ N }}{{ N }}{{ N }} Eseguire test di stress a lungo termine sottoponendo la porta USB a un carico continuo di trasferimento dati.
{{ N }}{{ N }}{{ N }}Ciò consente di valutare la stabilità a lungo termine e di individuare difetti sporadici o dipendenti dalla temperatura che potrebbero non manifestarsi nei test a breve termine.
{{ N }}{{ N }}{{ N }}Ideale per test di rodaggio e per la convalida dell'affidabilità del sistema sotto carico continuo.
Profilazione della porta .webp)
{{ N }}{{ N }}{{ N }} Analizza il pieno potenziale di una porta USB utilizzando la comunicazione USB Power Delivery (PD).
{{ N }}{{ N }}{{ N }}Il dispositivo è in grado di leggere i profili prestazionali pubblicizzati, inclusi i voltaggi supportati, i limiti di corrente e la potenza massima disponibile.
{{ N }}{{ N }}{{ N }}Inoltre, è possibile attivare livelli di tensione specifici (fino a 48 V con EPR), consentendo test completi in tutte le modalità di alimentazione supportate.
Rilevamento cavi
{{ N }}{{ N }}{{ N }} Le informazioni dettagliate sui cavi USB-C collegati vengono recuperate tramite il protocollo USB Power Delivery.
{{ N }}{{ N }}{{ N }}Ciò include dati di identificazione, velocità di trasferimento dati supportate e caratteristiche prestazionali disponibili. In questo modo si garantisce che i cavi utilizzati siano adatti a trasmissioni dati ad alta velocità e ad applicazioni ad alta potenza.
Aggiornamenti software, automazione API e firmware
{{ N }}{{ N }}{{ N }} Software per PC
{{ N }}{{ N }}{{ N }}L'adattatore loopback USB-C 20G è dotato di un'applicazione Windows dedicata per il controllo del dispositivo e l'esecuzione di diversi test. Il software offre un'interfaccia utente intuitiva per configurare i test, selezionare velocità e tensioni e visualizzare i risultati. I dati di output possono essere visualizzati come log o grafici e salvati per analisi successive.
{{ N }}{{ N }}{{ N }}Supporto API per l'automazione
{{ N }}{{ N }}{{ N }}È disponibile un'API per la comunicazione tra il dispositivo e software esterni. Ciò consente agli utenti di creare script personalizzati e automatizzare sequenze di test. Questa funzionalità è particolarmente utile per l'integrazione in linee di produzione o in ambienti di validazione e test complessi.
{{ N }}{{ N }}{{ N }}Firmware aggiornabile
{{ N }}{{ N }}{{ N }}Il dispositivo supporta gli aggiornamenti del firmware per garantire continui miglioramenti e ottimizzazioni. Ciò garantisce la compatibilità con i futuri standard USB, consentendo al contempo l'integrazione di nuove funzionalità e ottimizzazioni.
Ciò contribuisce a proteggere l'investimento a lungo termine nella piattaforma di test.
Ambiti di applicazione
{{ N }}{{ N }}{{ N }} Produzione e controllo qualità: Test approfonditi dei connettori USB negli ambienti di produzione per garantire una qualità costantemente elevata.
{{ N }}{{ N }}{{ N }}Test di conformità: verifica della conformità alle specifiche USB, tra cui velocità di trasferimento dati, alimentazione e compatibilità.
{{ N }}{{ N }}{{ N }}Diagnostica e riparazione IT: Valutazione rapida delle condizioni e delle prestazioni delle porte USB durante gli interventi di manutenzione e riparazione.
Connessioni dei dispositivi
{{ N }}{{ N }}{{ N }} Collegamento delle apparecchiature di prova:
Questo connettore USB-C viene inserito nella porta USB da testare. Una volta collegato, il dispositivo in prova viene alimentato tramite la porta USB e l'adattatore loopback USB da 20 Gbps si avvia automaticamente.
Porta di ricarica esterna:
Consente di applicare un carico aggiuntivo al cavo USB per effettuare test in condizioni operative reali. Ideale per simulare diversi scenari di alimentazione. Il connettore è dotato di protezione da sovracorrente integrata ed è controllato via software. Il cavo di carico Nano-Fit è venduto separatamente e non è incluso.
Porta di debug:
Connessione opzionale per un'alimentazione stabile o per il collegamento di un secondo sistema a scopo di registrazione e diagnostica. Consente il funzionamento indipendente del dispositivo, permettendo così di eseguire la diagnostica anche con connessioni di test difettose o instabili. Inoltre, migliora l'affidabilità del rilevamento del cavo eliminando i ritardi all'accensione.
Test preliminare di sovratensione con USB-C SOS .webp)
{{ N }}{{ N }}{{ N }} Proteggi la tua porta loopback USB-C testando le porte USB-C potenzialmente difettose per rilevare eventuali sovratensioni con il tester di cortocircuito PASSMARK USB-C SOS. Questa spina di test robusta e facile da usare indica visivamente la tensione applicata in pochi secondi, proteggendo la tua porta loopback USB-C da potenziali danni. Ciò è particolarmente utile per i test in ambienti di produzione.
{{ N }}{{ N }}{{ N }}Se il pre-test USB-C SOS ha esito positivo, è possibile procedere con una diagnosi dei guasti più completa utilizzando il connettore loopback USB-C 20G e il relativo software.
{{ N }}{{ N }}Specifiche
| Specifiche del modello |  Porta loopback USB-C 20G |
|---|---|
| Numero dell'articolo | PM320 |
| standard USB | USB 3.2 Gen 1 USB 3.2 Gen 2 USB 3.2 Gen 1x2 USB 3.2 Gen 2×2 Specifiche USB Power Delivery, revisione 3.1 |
| Collega e utilizza | Compatibile e conforme |
| Connessione fisica | Porta di test: USB-C Porta di debug: USB-C Porta di ricarica esterna: connettore Nano-Fit |
| Modalità di trasferimento USB | Massa e isocrone |
| Voltaggio | 4,5 V – 5,5 V |
| Corrente di funzionamento | Se il dispositivo non viene alimentato tramite la porta di test: 80 mA a 5 V (senza carico) 350 mA a 5 V (solo test di velocità) |
| Frequenza di clock | 24 MHz |
| Archiviazione del dispositivo | 256 Mbit |
| stabilità degli alloggi | Plastica ABS nera |
| Misurare | 99 mm x 56 mm x 14 mm (3,9 x 2,2 x 0,6 pollici) |
| Peso | 59 g (2,1 oz) |
| Indicatori | {{ N }} LED bianco=Alimentazione tramite bus USB |
| Standard EMC | AS/NZS 3548: 1995, CE |
| Temperatura di conservazione | da -30 °C a 80 °C |
| Temperatura di esercizio | da -10 °C a 40 °C |
| Velocità massima | 10 Gbps per corsia, 20 Gbps totali |
| Conforme alla direttiva RoHS (senza piombo) | Sì, vedi Conformità Pagina |
