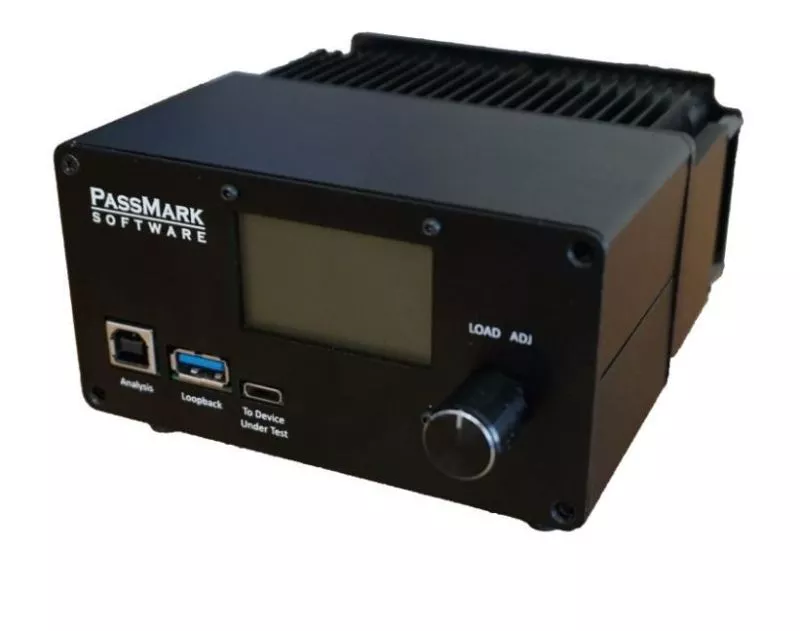

Passmark Tester USB Power Delivery

USB-PD (PD è l'acronimo di Power Delivery) è uno standard universale che permette di ricaricare rapidamente una serie di dispositivi che utilizzano l'USB-C per fornire più energia (oltre 7,5 W) ai dispositivi che ne richiedono di più. I dispositivi possono richiedere correnti e tensioni di alimentazione più elevate agli host USB-PD compatibili. Ad esempio, un telefono può richiedere 15 W di potenza, mentre un computer portatile può richiederne 45 W.

Quick Charge è un protocollo di ricarica proprietario sviluppato da Qualcomm e utilizzato per gestire l'alimentazione di una serie di dispositivi tramite USB. I dispositivi comunicano con l'alimentatore e negoziano un voltaggio appropriato e più elevato, che si traduce in una ricarica più rapida. Quick Charge 4+ è la versione di carico di questa tecnologia e supporta 3V-21V a 100W (20V / 5A).

La funzione PPS (Programmable Power Supply) consente di modificare in modo incrementale la tensione e la corrente. Con la funzione PPS, l'adattatore può avere una tensione di uscita variabile comunicando con il dispositivo da caricare per ottimizzare le condizioni di ricarica per ogni dispositivo.

Un cavo con marcatura elettronica (E-marked cable) è un cavo USB Type-C che utilizza un chip di marcatura per fornire le caratteristiche del cavo, ad esempio la capacità di trasporto della corrente, la potenza, l'identificazione del tipo di cavo, ecc. I chip con marchio elettronico sono necessari quando:

• La corrente che attraversa il cavo supera i 3A
• La trasmissione di dati supera i 5 Gbit/s
• sono necessarie modalità alternative

Sì, puoi utilizzare più tester su un unico PC. È necessaria una porta USB per ogni unità. Dovrai eseguire un'istanza separata del software per ogni unità collegata.

Il consumo continuo di 100 W è al limite della capacità delle ventole e del dissipatore di dissipare il calore senza surriscaldamento interno. Per garantire il funzionamento, il tester deve trovarsi in un ambiente fresco (ad esempio 21°C) e deve avere un flusso d'aria supplementare attraverso l'unità. L'unità si spegne automaticamente quando la temperatura del dissipatore di calore raggiunge i 75°C o la temperatura della giunzione del MOSFET interno raggiunge i 150°C. il funzionamento continuo a 60W dovrebbe essere possibile in quasi tutti gli ambienti.

Sì, il dispositivo supporta USB Power Delivery 3.0 per la selezione del profilo di potenza fisso.

L'alimentatore programmabile (PPS) è una delle aggiunte allo standard USB-C Power Delivery 3.0. La tensione di uscita dell'alimentatore può essere regolata programmaticamente a piccoli passi (20 mV) nell'intervallo specificato. Al momento il tester non supporta il PPS perché è necessario un hardware aggiuntivo. Se è necessario il PPS, accedi al modello più recente (PM125) che supporta PPS e Quick Charge.

Quick Charge è una tecnologia sviluppata da Qualcomm che consente di caricare i dispositivi alimentati a batteria a un livello superiore ai tipici 5 volt e 2 ampere. Il nuovo modello (PM125) supporta le tecnologie QC1, QC2, QC3, QC4 e QC4+.

Al momento no. Tuttavia, vedi i dettagli sull'API qui sotto. L'unità può essere utilizzata anche in modo autonomo senza collegarsi a un PC.

Sì. Esiste una guida al protocollo con i comandi necessari per controllare il dispositivo e un esempio di codice di invio (in C ++ su Windows). Per maggiori informazioni, consulta la pagina di download di USB PD.

No. Puoi utilizzare l'unità da sola. È necessario un alimentatore USB standard da 5 V, ma il software per PC offre funzioni aggiuntive come la creazione di grafici.

Al massimo 7 profili (a seconda di quello che supporta il dispositivo in esame)

È possibile utilizzare qualsiasi tensione compresa tra 5 V e 20 V (a seconda dei profili di potenza supportati dal dispositivo in esame).

Sì, tramite il software per PC puoi ignorare il limite specificato dal dispositivo. In questo modo è possibile simulare un dispositivo USB che si comporta male o è difettoso. Questo può essere utile se sei un ingegnere elettrico che progetta un caricabatterie e devi testare la sicurezza del caricabatterie USB. ATTENZIONE: Sebbene il comportamento previsto dei caricabatterie USB sia quello di spegnersi in caso di sovracorrente, questo potrebbe non essere il caso. Le conseguenze possono essere un guasto catastrofico del dispositivo in prova. Tra cui fumo, fuoco, cortocircuiti e rischio di scosse.

In teoria, il connettore USB Type-C è reversibile, ma il vecchio connettore USB3 (utilizzato per la connessione di loopback a valle) non è reversibile. L'USB PD Tester ha una logica di supporto per determinare se il cavo Type-C è reversibile o meno. Quando la porta di loopback è abilitata, il tester rileva l'orientamento ma richiede un multiplexer per inoltrare le linee USB3 attive alla porta di loopback. Il tester non dispone di tale interruttore e quindi il cavo deve essere girato manualmente dal lato del dispositivo. In questo modo le linee di dati Type-C possono essere collegate alle linee di dati USB3. Il motivo per cui non abbiamo incluso questo interruttore è che degrada l'integrità del segnale (l'interruttore stesso e i due chip di protezione ESD aggiuntivi) e rende il nostro dispositivo più vulnerabile agli shock ESD. Nota che il messaggio "Ruota connettore" viene visualizzato solo quando l'opzione "Porta di loopback" è attiva. Quindi, se non hai un dispositivo collegato alla porta di loopback, puoi disabilitare la "porta di loopback" e il tester non farà questa operazione sensibile all'orientamento.

Per prima cosa assicurati che la batteria sia completamente carica per misurare la capacità di una powerbank o di una batteria USB. Con l'USB Power Delivery Tester acceso e l'apparecchio di monitoraggio collegato, clicca prima sul pulsante "Azzera capacità" nell'interfaccia utente mentre il software di monitoraggio è in funzione. Poi collega la powerbank al tester USB Power Delivery. Quindi imposta la corrente su un valore che dimostri adeguatamente le capacità del Power Bank (ad esempio 1000 mA o 1500 mA). La corrente può essere impostata con precisione tramite l'interfaccia utente del software di test USBPD. Si noti che non è necessario impostare la corrente massima specificata, in quanto una corrente più elevata potrebbe comportare una maggiore dissipazione di calore, riducendo l'efficienza delle prestazioni del power bank. Lascia quindi che l'unità funzioni fino a quando la tensione è pari a zero. Questa operazione potrebbe richiedere più di un'ora. Una volta azzerata la tensione, il power bank è completamente esaurito. Prendi nota del valore visualizzato alla voce "Capacità". Il valore è espresso in mAh (milliampere-ora). Ad esempio, il valore di capacità di 2000 mAh generato con una corrente di 1000 mA indica che il powerbank ha erogato un totale di 2 ore, mentre un valore di capacità di 2250 mAh generato con una corrente di 1500 mA indica che il powerbank ha erogato un totale di 1,5 ore.

L'alimentazione programmabile (PPS) è una delle aggiunte allo standard Power Delivery 3.0 di USB-C. La tensione di uscita dell'alimentatore può essere regolata programmaticamente con piccoli incrementi (20 mV) nell'intervallo specificato. Al momento il tester non supporta il PPS perché è necessario un hardware aggiuntivo. Se è necessario il PPS, accedi al modello più recente (PM125) che supporta PPS e Quick Charge.

L'unità dovrebbe fornire letture accurate con la calibrazione standard di fabbrica. L'accuratezza standard tipica è di circa l'1% per le misure di tensione e di ±10 mA per le misure di corrente. Pertanto, per la maggior parte delle applicazioni non sono necessarie ulteriori calibrazioni. Tuttavia, gli utenti esperti che dispongono di un'apparecchiatura di terze parti adatta possono calibrare i tester PM125 per migliorare l'accuratezza delle misure di tensione e corrente.

Sì, se utilizzi l'USB Power Delivery Tester insieme a un connettore loopback USB3 Passmark, puoi testare i cavi USB Type-C per verificare la corrente specificata, la caduta di tensione e l'integrità dei dati attraverso il cavo.

Strumenti necessari

• Il tester USB Power Delivery
• Connettore di loopback USB3
• Un computer desktop con connettore USB Type-C (supporto PD).

La corrente nominale del connettore Type-C deve essere superiore alla corrente nominale del cavo in esame.

Configurare l'ambiente di test

• Accendi l'USB Power Deliver Tester collegando la porta di analisi al computer
• Collega una spina di loopback USB3 alla porta di loopback del tester USB Power Delivery
• Esegui l'applicazione USBPDTest
• Abilita la porta di loopback nella finestra di configurazione
• Assicurati che Limite di corrente sia impostato su Applica limiti.
• Esegui l'applicazione USB30Test
• Seleziona Loopback Test e attiva l'opzione Check Bus Error nella finestra di configurazione

Per testare un cavo

Verifica la comunicazione Power Delivery

• Collega la porta host USB con il cavo USB Type-C da testare alla porta "Il dispositivo in prova". Quando sull'LCD del tester viene visualizzato il messaggio "Ruota connettore", ruota il cavo dal punto in cui è collegato alla porta "Dispositivo in prova".
• Controlla i profili annunciati nella finestra del registro. Dovresti essere in grado di vedere tutti i profili di potenza delle porte con livelli di corrente uguali o inferiori alla corrente del cavo.

Controlla la caduta di tensione massima

• Trova il livello di tensione che corrisponde alla massima corrente disponibile e selezionalo dall'elenco a discesa "Tensione"
• Attendi che nella finestra di log venga visualizzato il messaggio "Port capability changed". Questo significa che la comunicazione con il PD è andata a buon fine e che il nuovo profilo è stato selezionato e fornito dalla porta.
• Imposta il cursore sulla corrente massima e controlla la tensione per assicurarti che rimanga entro le specifiche. Se la tensione non rientra nell'intervallo valido, viene visualizzata una linea di registro di colore rosso.

Verifica l'integrità dei dati

• Nell'applicazione USB30Test, clicca sul pulsante "Avvia" e controlla la finestra di log per assicurarti che la comunicazione sia priva di errori. Il test deve durare almeno 10 secondi. Al termine del test di loopback non deve essere segnalato alcun errore.
