Descrizione
Il tester ECC di Passmark ti permette di determinare se la correzione degli errori prevista funziona come previsto.
Caratteristiche
- Testa i tuoi meccanismi di rilevamento e correzione degli errori ECC.
- Inietta errori a singolo e doppio bit in tempo reale.
- Testa le macchine con supporto ECC di CPU, scheda madre e RAM DDR4.
- Utilizzabile con MemTest86 e BurnInTest.
Perché testare la memoria ECC?
La memoria ECC (Error Correction Code) è un tipo di RAM che rileva e corregge automaticamente gli errori di memoria attraverso un chip di memoria aggiuntivo. Apprezzata da chi archivia e gestisce dati critici su workstation e server, si dice che la RAM ECC abbia un tasso di errore molto più basso e che quindi provochi meno crash.
Una volta installata la RAM ECC, puoi usare il PassMark ECC Tester per determinare se le funzioni di correzione degli errori funzionano come previsto.
Ampie opzioni di test

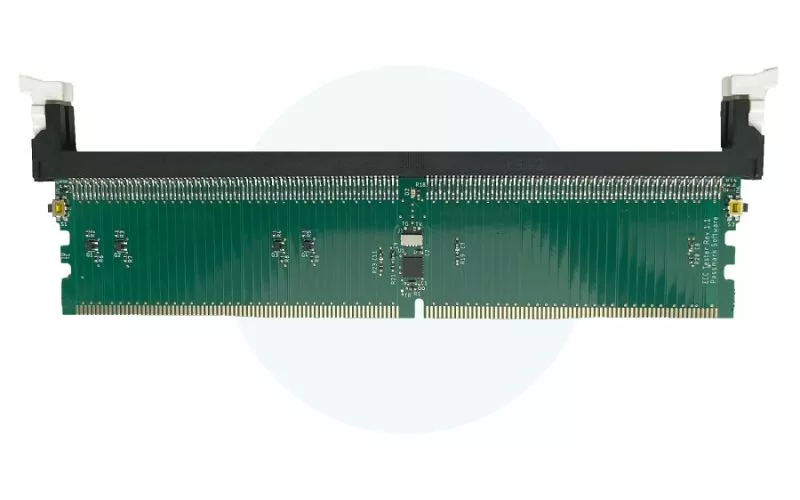

Il PassMark ECC Tester è un interposer DIMM DDR4 progettato per inserire errori a singolo e doppio bit in tempo reale per testare il meccanismo di rilevamento e correzione degli errori nei computer con CPU, scheda madre e RAM con supporto ECC.
Il tester dispone di 4 pulsanti fisici che possono essere programmati per inserire errori singoli o una sequenza di errori quando vengono premuti e per scegliere se interrompere la linea dei dati o quella del checksum.
Progettato per alloggiare la RAM ECC in linea sulla scheda madre, il tester ECC agisce come un interpositore utilizzato per inserire errori a singolo e doppio bit. Si collega inoltre al sistema tramite USB per monitorare i risultati.
Grazie al connettore USB incluso, gli utenti possono modificare le impostazioni del tester ECC, monitorare le tensioni sul bus di memoria e utilizzare MemTest86 e BurnInTest per controllare l'iniezione di errori.
Ogni acquisto di un tester ECC PassMark include l'accesso a ECCTest per Windows. Le funzionalità includono:
monitoraggio delle tensioni della RAM.
- controlla le tensioni VTT, VREFCA, VPP e VDD della chiavetta RAM.
- Disegnare e salvare un registro delle tensioni della chiavetta RAM durante il suo utilizzo.
Personalizzazione del tipo di errori generati.
- Interfaccia semplice per programmare il tipo di errore generato quando si preme un pulsante sul tester ECC.
- Le opzioni di personalizzazione includono la generazione di errori singoli o regolari e di errori correggibili o non correggibili.
Connettività
Il tester ECC è progettato per alloggiare la RAM ECC in linea sulla scheda madre e si collega via USB.
Compatibilità del software
Con Memtest86, puoi testare il rilevamento e la correzione degli errori direttamente in MemTest86 senza bisogno di un sistema operativo. Inserisci gli errori con il tester ECC durante i test della memoria per verificare se il sistema rileva correttamente gli errori ECC.
Specifiche
Numero di articolo | PM141 |
---|---|
Classe SDRAM supportata | DDR4 (senza buffering o con buffering completo)* |
Controller a bordo | ARM Cortex M0 |
Memoria | 6 KB RAM, 32 K memoria flash a bordo |
Requisiti dell'host | Qualsiasi sistema con RAM DIMM DDR4 dovrebbe funzionare. È necessario un sistema Windows 10 o 11 per la (ri)programmazione dei pulsanti e il monitoraggio della tensione. |
Interfaccia utente | 4x pulsanti programmabili |
Iniezione di errori | Iniezione di errore a singolo o doppio bit sulle linee DQ0, DQ2, CB0, CB2 Le linee DQ fanno parte del bus dati Le linee CB sono i bit di test Ogni linea è controllata separatamente. sono possibili 15 diverse permutazioni di iniezione di errore. Il tempo dell'impulso di interruzione della linea è configurabile tra 1 ms e 250 ms. |
Tensione di funzionamento | L'unità è alimentata tramite USB: 3,5 V - 6,0 V se collegata o dalla linea VDDSPD dello slot DIMM: 2,25 V - 2,75 V altrimenti. |
Corrente di funzionamento | 30mA |
Misurazione della tensione | VDD, VPP, VREFCA e VTT con una frequenza di campionamento di 10 ms. |
Tensione nominale massima | VDD: +4V VPP: +4V VREFCA: +4V VTT: +4V |
Errore di misurazione (V) | Migliore di 1 |
Comunicazione con il PC | USB 2 Full Speed La porta USB opzionale viene utilizzata per programmare la funzione dei pulsanti e monitorare le tensioni Il cavo USB da 1 m con spina piatta viene fornito con il tester. |
Dimensioni | 147 mm x 50 mm x 5 mm (5.8 x 2.0 x 0.2 in.) In genere, l'altezza totale dell'interposer + un modulo RAM è di 65 mm. Assicurati che ci sia uno spazio sufficiente nel tuo armadio e nel dissipatore di calore della CPU. |
Peso | 25 g (0,88 once) |
Temperatura di stoccaggio | -da 30 °C a + 80 °C |
Temperatura di esercizio | da 0 °C a + 50 °C |
RoHS (senza piombo) | Sì |
