- Questo prodotto è stato interrotto dal produttore
Descrizione

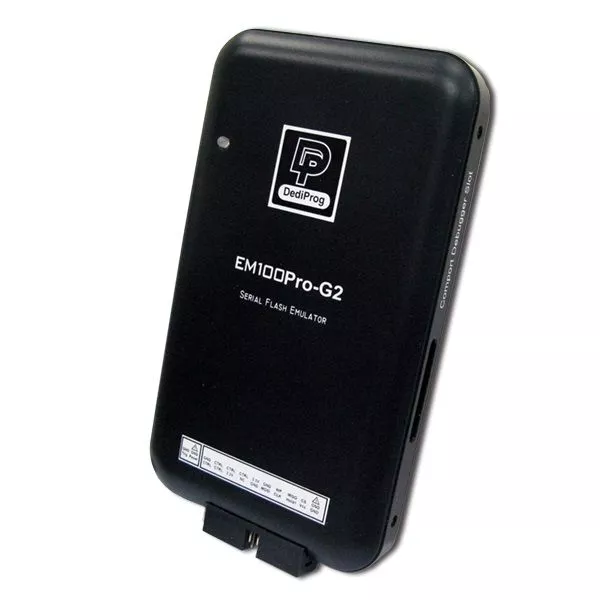

EM100Pro-G2 è un emulatore DediProg SPI NOR Flash con memoria DRAM integrata ad alta velocità che offre le migliori prestazioni di aggiornamento del codice. Questo strumento avanzato è stato sviluppato in stretta collaborazione con i fornitori di SPI NOR Flash per emulare il comportamento di tutte le SPI NOR Flash presenti sul mercato e anche della prossima generazione di SPI NOR Flash.
Offre agli ingegneri uno strumento di sviluppo e di test flessibile per qualsiasi progetto embedded che utilizza una SPI NOR Flash esterna. Permette di effettuare rapidi cicli di test del firmware in-circuit durante lo sviluppo.
L'EM100Pro-G2 aumenta la produttività scaricando il codice o i dati del firmware sull'emulatore in pochi secondi con densità fino a 2GB. Inoltre, offre la funzione "SPI BUS Analyzer", che raccoglie tutti i comandi e i dati SPI sul bus SPI per supportare il processo di debug.
Accelera lo sviluppo e il test del firmware perché non devi rimuovere, riprogrammare e reinstallare la flash SPI ogni volta che testi una modifica del codice.
Se vuoi porre fine al ciclo "programma/inserisci/avvia/rimuovi/cancella", questo è lo strumento che fa per te.
Caratteristiche hardware
- Emulazione di tutte le SPI NOR Flash disponibili in commercio con un solo clic
- Supporta l'emulazione di SPI NOR Flash fino a 2Gbit
- Supporta IO singolo, IO doppio e IO quadruplo
- QuadIO supporta SPI CLK fino a 50MHz (è richiesto un alimentatore switching AC)
- Commutazione automatica da 3,3V o 1,8V in base alle specifiche di tensione del circuito integrato
- Buffer integrato da 512 MB che supporta la memorizzazione di un numero maggiore di registri di traccia SPI.
- Indicatore di stato a LED a due colori
- Supporta l'opzione della modalità di indirizzo a 4 byte
- Offre la possibilità di utilizzare CS1 o CS2
- Funzione di debug aggiuntiva: traccia del bus SPI e HyperTerminal
- Aggiornamento del codice in meno di 3 secondi
- Alimentazione USB e dimensioni di un palmo
- Supporto per Windows 2003 e successivi e supporto per sistemi operativi a 32 e 64 bit
Caratteristiche per gli sviluppatori
- I minuti diventano secondi quando si aggiorna il codice della flash SPI-NOR
- Esegui il debug della tua applicazione in modo efficiente sul bus SPI disponibile con SPI Trace, SPI Trigger e SPI Hyper Terminal per i messaggi di debug
- Sviluppa il tuo debugger di applicazioni tramite il nostro hyper terminal SPI bidirezionale e controlla l'applicazione dal tuo PC host
- L'EM100Pro-G2 può essere collegato a una scheda madre Intel tramite uno speciale adattatore ISP-ADP-Intel-C (opzionale).
Dettagli hardware
L'EM100Pro-G2 dispone di due connettori da 2,54 mm:
- 2x2 per i segnali di reset e trigger
- 2x10 per i segnali di emulazione
L'EM100Pro-G2 è dotato di un header ISP e può essere collegato direttamente al PCB tramite vari cavi/adattatori. Per la piedinatura dell'header 2x10 dell'EM100Pro-G2, consulta la Tabella 1.
DediProg offre anche il cavo ISP EM100Pro-G2 che viene utilizzato per collegare il programmatore EM100Pro-G2 all'header ISP 2X5 da 2,54 mm sul PCB; vedi la Tabella 2 per la piedinatura del cavo ISP EM100Pro-G2 2x5.
| Piedinatura della testata ISP (2x10) | |||
|---|---|---|---|
| 1 | NC | CS2 | 2 |
| 3 | CS1 | Vcc | 4 |
| 5 | MISO/DQ1 | Mantenimento/DQ3 | 6 |
| 7 | Wp/DQ2 | CLK | 8 |
| 9 | GND | MOSI/DQ0 | 10 |
| 11 | 3.3V | NC | 12 |
| 13 | CTRL | NC | 14 |
| 15 | CTRL | 3.3V | 16 |
| 17 | CTRL | CTRL | 18 |
| 19 | GND | CTRL | 20 |
| Pin della scheda ISP di EM100Pro-G2 (2x2) | |||
|---|---|---|---|
| 1 | GND | Reset | 2 |
| 3 | GND | Trigonometria | 4 |
| Pin del connettore del cavo ISP (2x5) | |||
|---|---|---|---|
| 1 | NC | CS2 | 2 |
| 3 | CS1 | Vcc | 4 |
| 5 | MISO/DQ1 | Mantenimento/DQ3 | 6 |
| 7 | Wp/DQ2 | CLK | 8 |
| 9 | GND | MOSI/DQ0 | 10 |
Funzioni software
Interfaccia di emulazione flash SPI
L'EM100Pro/G2 emula la memoria flash seriale SPI del sistema in fase di sviluppo, consentendo di scaricare molto velocemente il codice utente direttamente sull'emulatore.
Interfaccia SPI Bus Trace
SPI Trace permette di analizzare le comunicazioni dettagliate tra il controller host e l'EM100Pro/G2 mentre il sistema viene avviato dall'EM100Pro/G2 o dal chip di bordo.
Interfaccia SPI Hyper Terminal
La finestra SPI Hyper Terminal visualizza i messaggi virtuali provenienti dal controller dell'applicazione tramite il bus SPI.
Specifiche
| Modello |  EM100Pro-G2 |
|---|---|
| Memoria interna | DDR DRAM |
| Dimensione del buffer per la traccia SPI | 512MB |
| Capacità di emulazione | Fino a 2Gbit |
| Emulazione simultanea di IC | Un solo IC con CS1 o CS2 |
| Supporto Quad IO | Fino a 50MHz |
| 1.fW A 8V / 3,3V | Selezione automatica per IC |
| Indicatore di attività del bus SPI | Display LED a due colori |
