Descrizione

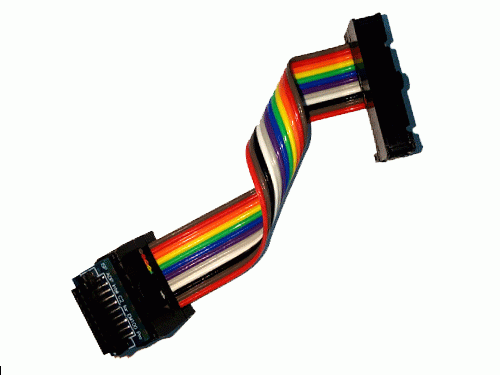

L'adattatore Intel ISP C2 serve per collegare EM100Pro-G2, SF600-G2 e SF600Plus alle schede madri Intel.
È adatto al connettore Intel 2x10 (Samtec: ASP-159358-02 o TFM-110-02-S-D-A).
La lunghezza del cavo è di circa 8 cm. All'estremità del cavo è presente un header 2x10.
Supporta Quad IO.
Pin dell'adattatore Intel ISP C2 | |||
---|---|---|---|
1 | CHIAVE | CS0 | 2 |
3 | RESET | CS1 | 4 |
5 | GND | VCC | 6 |
7 | CLK | DQ2 / WP | 8 |
9 | DQ3/HOLD | MISO | 10 |
11 | x | MOSI | 12 |
13 | x | x | 14 |
15 | x | x | 16 |
17 | x | x | 18 |
19 | x | x | 20 |
Variazioni di denominazione | |||
---|---|---|---|
SF600-G2/SF600Plus/EM100 Connector | Adattatore Intel | ||
Pin | Segnale | Pin | Segnale |
2 | CS2 | 4 | CS1 |
3 | CS1 | 2 | CS0 |
4 | VCC | 6 | VCC |
