Dediprog Kit adattatore flash di riferimento (SO16W)

Descrizione

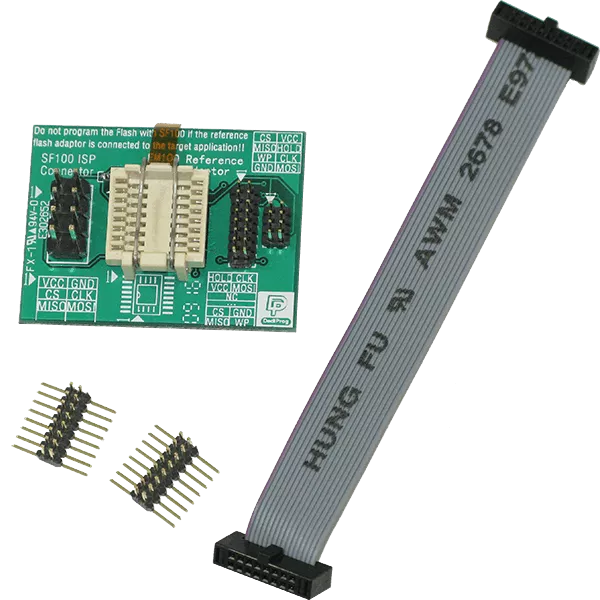

Mentre si utilizza l'EM100Pro-G2, l'utente può utilizzare un vero flash seriale per verificare i codici sviluppati. Per farlo, è sufficiente scollegare l'EM100Pro-G2 dalla scheda di destinazione e collegare l'adattatore flash di riferimento con lo stesso cavo 2x8 da 1,27 mm. L'adattatore flash di riferimento è saldato a un connettore 2x8 da 1,27 mm, a una presa di ingegneria SO16W e a un connettore 2x4 da 2,54 mm. Il connettore 2x8 da 1,27 mm viene utilizzato per collegarsi alla scheda di destinazione, con lo stesso connettore saldato sulla scheda di destinazione. Lo zoccolo di ingegnerizzazione viene utilizzato per inserire una vera e propria flash seriale. Il connettore 2x4 da 2,54 mm può essere utilizzato per collegarsi al programmatore ISP Dediprog SF100 con un cavo ISP per programmare i codici aggiornati nel chip.

Nota: mentre l'SF100 aggiorna l'adattatore flash di riferimento, quest'ultimo non può essere collegato alla scheda di destinazione.

Vantaggio: la rielaborazione dell'hardware durante lo sviluppo è ridotta al minimo.
