Dediprog Kit adattatore flash di riferimento (SO8W)

Descrizione

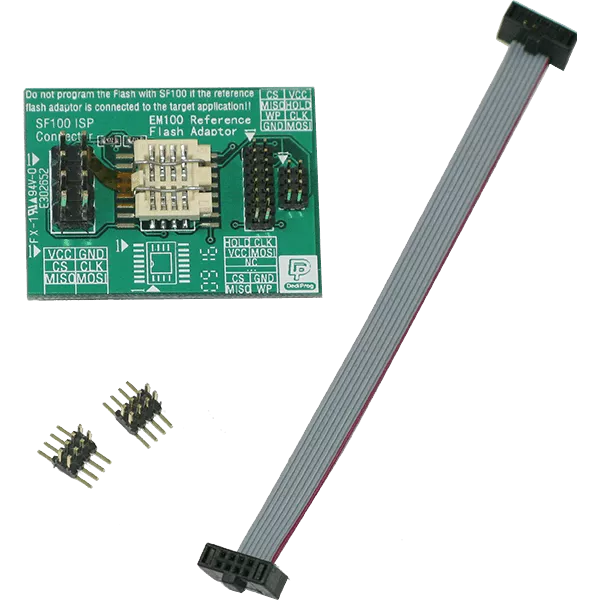

Durante l'utilizzo dell'EM100Pro-G2, gli utenti potrebbero voler utilizzare una vera e propria flash seriale per verificare i codici sviluppati. A tal fine, scollega l'EM100Pro-G2 dalla scheda di destinazione e collega l'adattatore flash di riferimento con il cavo 2x4 da 1,27 mm. L'adattatore flash è saldato a un connettore 2x4 da 1,27 mm, a una presa tecnica SO8W e a un connettore 2x4 da 2,54 mm. Il connettore maschio 2x4 da 1,27 mm viene utilizzato per collegarsi alla scheda di destinazione, con lo stesso connettore maschio saldato alla scheda di destinazione. La presa ingegneristica viene utilizzata per collegare una vera e propria flash seriale. Il connettore 2x4 da 2,54 mm può essere utilizzato per collegarsi al programmatore Dediprog SF100 ISP con un cavo ISP per programmare i codici aggiornati nel chip.

Nota: durante l'aggiornamento dell'adattatore flash di riferimento SF100, l'adattatore flash di riferimento non può essere collegato alla scheda di destinazione.

Vantaggio: la rielaborazione dell'hardware durante lo sviluppo è ridotta al minimo.
