Descrizione

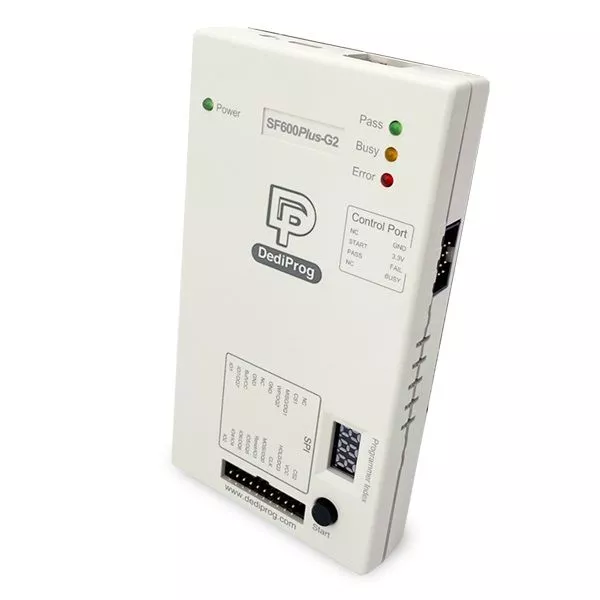

SF600Plus-G2 è un programmatore seriale ad alta velocità di flash NOR/NAND con programmazione in-circuit (aggiornamento della flash SPI saldata sulla scheda) e programmazione standalone (aggiornamento della flash SPI nell'adattatore del socket). Grazie al software DediProg SF e all'USB, offre un'interfaccia facile da usare e potenti funzioni.
Il nuovo SF600Plus-G2 è la versione migliorata dell'SF600 e dell'SF600Plus, che aumenta significativamente l'efficienza della programmazione con l'architettura SOC dell'FPGA. Oltre alle funzioni originali dell'SF600/S600Plus, può anche supportare SPI NAND, il che è comodo per lo sviluppatore durante la programmazione.
Caratteristiche hardware
- USB ad alta velocità e prestazioni SPI elevate; le modalità USB e standalone supportano qualsiasi volume di flash SPI presente sul mercato.
- Supporta IC a bassa tensione da 1,2 V.
- Funzione pulsante di avvio: può eseguire il batch quando è collegato al software.
- Protezione contro i conflitti di segnale.
- Capacità multi-programmatore via USB.
- Indicatori di indice del programmatore sul programmatore.
- Supporta 2 pin CS.
- Modalità stand-alone: supporta la programmazione del pulsante di avvio e la porta di controllo per rimuovere la programmazione del controllo.
- Supporta WIN8 e versioni successive.
- Supporta i sistemi operativi a 32 e 64 bit.
- Supporta stampi multipli singoli/doppi.
- Supporta i modelli singolo/doppio/quadruplo/ottale. IO.
- Può essere aggiornato a SF600Plus-G2U
Caratteristiche del software
- Software di programmazione SF600-G2 basato su PC con diverse modalità:
- Modalità ingegneria con funzioni avanzate di sviluppo e riparazione
- Modalità di produzione per il controllo simultaneo di più programmatori SF600-G2
- Linea di comando per controllare l'SF600-G2 attraverso un software definito dall'utente
- Supporta Windows 2003 (32 bit e 64 bit) e versioni successive
Applicazioni
- Aggiornamento della flash seriale saldata sulla scheda con o senza alimentazione in modalità standalone o PC GUI
- Prototipazione o produzione a basso volume, programmazione all'interno del sistema o del socket
- Applicazione di controllo, reset del controller e stato di isolamento dei MOSFET
- Aggiornamento della flash interna (Ezport MCF5223, MCF5221, MCF5213) o della flash SPI esterna (interfaccia SBF MCF5445, MCF5227) dell'MCU Freescale
Dettagli hardware
L'SF600Plus-G2 è dotato di un connettore ISP. Attraverso il connettore corrispondente, l'utente può collegare il programmatore e controllare i segnali SPI, alimentare la memoria e controllare il controller o lo stato dell'applicazione. Per la piedinatura del connettore 2x10 dell'SF600Plus-G2, consulta la Tabella 1. DediProg fornisce anche il cavo ISP a 2 pezzi dell'SF600Plus-G2, utilizzato per collegare il programmatore ai connettori ISP 2x10 e 2X6 (2,54 mm) della scheda; per la piedinatura del cavo ISP dell'SF600Plus-G2, consulta la Tabella 2: 2x10 e la Tabella 3: 2x6.
Per una chiara comprensione dei diversi metodi di avvio ISP o di backup e dei diversi schemi di riferimento, scarica le note applicative AN0103 e AN0106 alla voce documentazione.
Piedinatura della testata ISP (2x10) | |||
---|---|---|---|
1 | NC | CS2 | 2 |
3 | CS1 | VCC | 4 |
5 | MISO/DQ1 | HOLD/DQ3 | 6 |
7 | WP/DQ2 | CLK | 8 |
9 | GND | MOSI/DQ0 | 10 |
11 | NC | RESET/IO3 | 12 |
13 | GND | IO5/DQ5 | 14 |
15 | BufVCC | IO6/DQ6 | 16 |
17 | IO7/DQ7 | IO4/DQ4 | 18 |
19 | IO1 | IO2 | 20 |
Piedini del connettore del cavo ISP (2x10) | |||
---|---|---|---|
1 | NC | CS2 | 2 |
3 | CS1 | VCC | 4 |
5 | MISO/DQ1 | HOLD/DQ3 | 6 |
7 | WP/DQ2 | CLK | 8 |
9 | GND | MOSI/DQ0 | 10 |
11 | NC | RESET/IO3 | 12 |
13 | GND | IO5/DQ5 | 14 |
15 | BufVCC | IO6/DQ6 | 16 |
17 | IO7/DQ7 | IO4/DQ4 | 18 |
19 | IO1 | IO2 | 20 |
Piedini del connettore del cavo ISP (2x6) | |||
---|---|---|---|
1 | Vpp | CS2 | 2 |
3 | CS1 | Vcc | 4 |
5 | MISO/DQ1 | Mantenimento/DQ3 | 6 |
7 | Wp/DQ2 | CLK | 8 |
9 | GND | MOSI/DQ0 | 10 |
11 | NC | Reset | 12 |
Porta di controllo | |
---|---|
NC | GND |
Avvio | 3.3V |
PASSO | FALLIMENTO |
NC | AFFATICATO |
Velocità di programmazione
IC di riferimento | Densità | Programmazione+Verifica (25Mhz, Quad) |
---|---|---|
W25Q80JVSIQ | 8Mb | 6.3 |
W25Q16VSIG | 16Mb | 12.5 |
W25Q32VFIG | 32Mb | 18.7 |
W25Q64FVBIG | 64Mb | 22.2 |
MX25L12873FM2I | 128Mb | 41.9 |
MX25L25645GMI | 256Mb | 46.6 |
MX25L51245GMI | 512Mb | 96.8 |
MX66L1G45JMI08 | 1Gb | 203.0 |
IC di riferimento | Densità | SF600/ SF600Plus | SF700 | SF600Plus-G2 |
---|---|---|---|---|
W25Q80JVSIQ | 8Mb | 2.5 | 2.4 | 1.5 |
W25Q16VSIG | 16Mb | 2.4 | 2.3 | 1.4 |
W25Q32VFIG | 32Mb | 3.3 | 3.0 | 1.8 |
W25Q64FVBIG | 64Mb | 4.9 | 4.5 | 2.5 |
MX25L12873FM2I | 128Mb | 8.2 | 7.3 | 4.1 |
MX25L25645GMI | 256Mb | 15.8 | 14.0 | 7.5 |
MX25L51245GMI | 512Mb | 29.6 | 26.1 | 13.8 |
MX66L1G45JMI08 | 1Gb | 57.2 | 50.3 | 26.2 |
Modalità del software
Modalità Esperto
Permette di accedere a funzioni avanzate come la definizione di comandi personalizzati per lo sviluppo o la riparazione.
Modalità produzione
La modalità Produzione permette di controllare simultaneamente fino a 8 programmatori della Serie SF per aumentare la produttività.
Modalità linea di comando
Permette di controllare uno o più programmatori della serie SF tramite un programma definito dall'utente.
Circuiti integrati supportati
Specifiche
Modello a confronto | SF100 | SF600 Plus | SF600-G2 | NuProg-E2 |
---|---|---|---|---|
Tipi di IC supportati | SPI NOR Flash | SPI Flash NOR | SPI NOR e SPI NAND e SPI Octal NOR | UFS (fino a 180 MB/s) eMMC (fino a 100 MB/s) |
Nella programmazione del sistema | ✓ | ✓ | ✓ | X |
Programmazione dello zoccolo | ✓ Con scheda inferiore (opzionale) | ✓ Una stazione di programmazione (sito) | ✓ Con scheda di fondo (inclusa) | ✓ Un'unità di programmazione (sito) |
Standalone | X | ✓ | ✓ | X |
Software | Software SF | Software SF | Software SF | Dediware |
integrazione di terze parti | CLI | CLI | Porta ATE, CLI | X |
