Descrizione

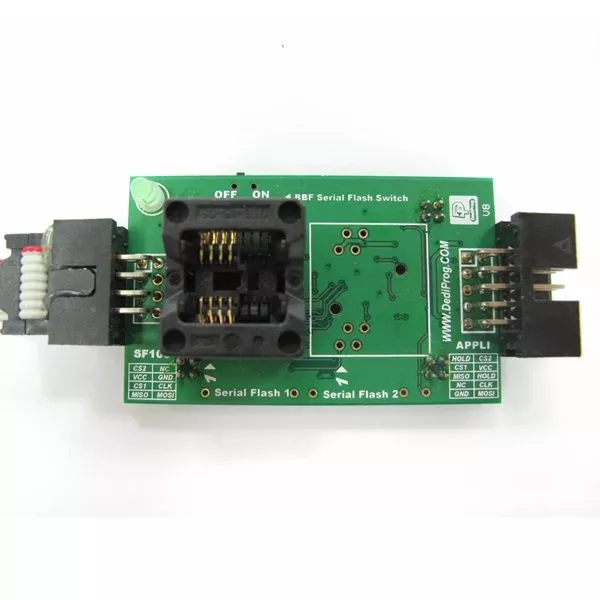

Il Backup Boot Flash è uno strumento flessibile progettato per forzare il controller dell'applicazione a lavorare automaticamente con la Flash SPI di backup inserita nel socket SO8N, piuttosto che con la Flash seriale principale saldata sulla scheda. Una volta collegato alla scheda, lo strumento BBF disabilita automaticamente la Flash Seriale Principale, che non deve essere dissaldata.
Caratteristiche
- Compatibile con la maggior parte delle applicazioni (non richiede modifiche hardware)
- Disattivazione automatica di entrambe le Flash Seriali Principali saldate sulla scheda (non è necessario dissaldare)
- La flash seriale principale può essere riattivata con un interruttore sullo strumento BBF
- La Flash seriale di backup può essere facilmente aggiornata collegando il programmatore SF100
Connessione e applicazione
- Il cavo BBF (incluso) è collegato all'intestazione 2X5 da 2,54 mm dell'applicazione.
- Il cavo BBF (incluso) è collegato all'header SMT da 1,27 mm (incluso) che viene saldato al posto dell'impronta della flash seriale principale per una migliore stabilità.
- Il terminale di test SO8 (venduto separatamente) è collegato al pacchetto della flash seriale principale, che è saldato alla scheda (non è necessario alcun connettore)
La flash seriale può essere facilmente modificata manualmente grazie alla presa SO8N o aggiornata collegando il nostro programmatore SF100. Il programmatore SF100 è completamente trasparente all'applicazione e offre allo sviluppatore una grande flessibilità per testare o aggiornare il codice. Il BBF viene utilizzato, tra le altre cose, per avviare i computer difettosi e per utilizzare gli strumenti di utilità flash per aggiornare la memoria del bios danneggiata.
Si noti che i moduli BBF supportano solo IC da 3,3V/2,5V.
Per la programmazione offline, si consiglia di utilizzare un adattatore di presa.
