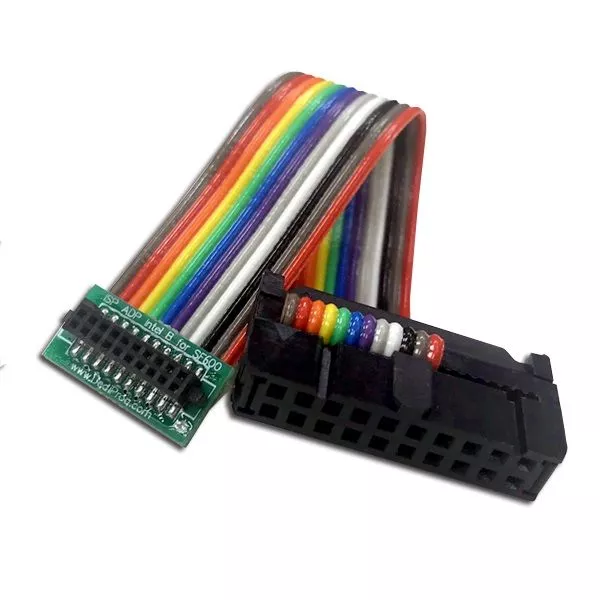

L'adattatore Intel ISP B è utilizzato per collegare l'SF600-G2/SF600Plus alla scheda madre Intel.
Prezzi graduati su richiesta!
20,00 € Netto
23,80 € IVA incl.
Paese di consegna
Tipologia cliente
Währung
Disponibile, tempo di consegna: 1 -3 giorni
Contenuto: 1
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Ulteriori informazioni
Descrizione
L'adattatore Intel ISP B viene utilizzato per collegare l'SF600-G2/SF600Plus alla scheda madre Intel.
È collegato al connettore Intel 2x10 (Samtec: ASP-159358-03).
La lunghezza del cavo è di circa 8 cm.
Nota: questo adattatore non funziona con Quad IO. Seleziona "ISP-ADP-intel-C" per Quad IO.
| Pin dell'adattatore ISP B di Intel | |||
|---|---|---|---|
| 1 | CHIAVE | CS0 | 2 |
| 3 | RESET | CS1 | 4 |
| 5 | GND | VCC | 6 |
| 7 | CLK | DQ2 / WP | 8 |
| 9 | DQ3/HOLD | MISO | 10 |
| 11 | x | MOSI | 12 |
| 13 | x | x | 14 |
| 15 | x | x | 16 |
| 17 | x | x | 18 |
| 19 | x | x | 20 |
| Variazioni di denominazione | |||
|---|---|---|---|
| SF600-G2/SF600Plus Connettore | Adattatore Intel | ||
| Pin | Segnale | Pin | Segnale |
| 2 | CS2 | 4 | CS1 |
| 3 | CS1 | 2 | CS0 |
| 4 | VCC | 6 | VCC |
