Testare la comunicazione open socket con PuTTY

Molti strumenti offrono la possibilità di essere controllati a distanza tramite una connessione Ethernet a un computer. In molti casi, questi strumenti richiedono una libreria software speciale che aiuti a stabilire e mantenere il collegamento di comunicazione tra lo strumento e il computer di controllo. Questo può essere fastidioso per diversi motivi: La libreria software occupa molto spazio sul computer di controllo ed è necessaria anche su tutti i computer utilizzati per controllare lo strumento. In un'applicazione di rete remota, dove più utenti possono voler accedere a un tester, questo può portare a problemi di assistenza e installazione.

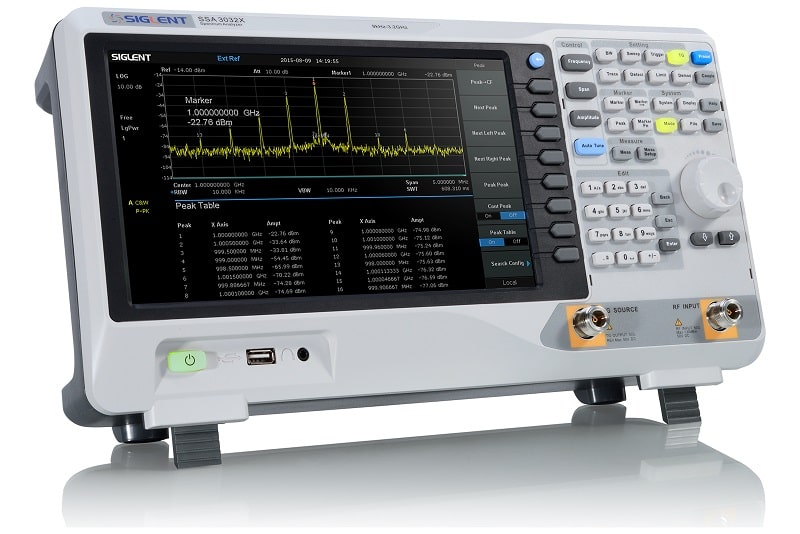

Fortunatamente, esistono alcune soluzioni che possono aiutare. In questa nota applicativa, discuteremo l'uso di tecniche di comunicazione open socket utilizzando uno strumento di comunicazione open source chiamato PuTTY con un analizzatore di spettro SIGLENT SSA3032X.

Putty

PuTTY è uno strumento software open source che fornisce una serie di semplici connessioni di comunicazione (RAW, Telnet, SSSH, Seriale e altre). È disponibile gratuitamente ed esiste una serie di versioni per i sistemi operativi più diffusi.

Puoi scaricarlo e saperne di più qui: http://www.putty.org/

In questo esempio, utilizzeremo PuTTY per verificare che la connessione LAN raw funzioni correttamente. Si tratta di un programma piuttosto semplice che non consente di eseguire operazioni molto complesse (sequenze, conversione di set di dati/stringhe, ecc.). Se hai bisogno di funzioni più complesse, è possibile utilizzare piattaforme software come Python, .NET, C#, LabVIEW, ecc. per controllare lo strumento tramite una connessione socket aperta simile.

Passi

1. Installa PuTTY per il sistema operativo che vuoi utilizzare
2. Assicurati che il tuo strumento e la versione del firmware siano in grado di utilizzare gli open socket
   La revisione 01.02.08.02 dell'SSA3032X consente la comunicazione open socket.

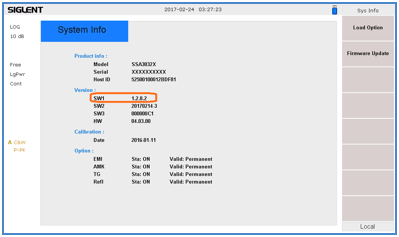

   Per trovare la revisione, clicca sul pulsante "Sistema" > "Sys-Info".
   Ulteriori informazioni sono disponibili nella pagina del prodotto e nelle note di rilascio del firmware.
3. Collega lo strumento all'area locale utilizzando un cavo Ethernet

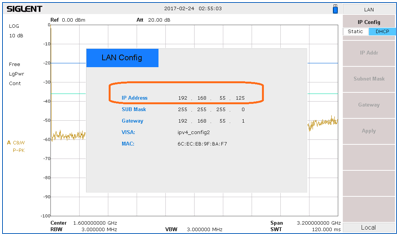

4. Trova l'indirizzo IP dello strumento. Di solito si trova nel menu "Informazioni sul sistema". Sul SIGLENT SSA3032X, premi il pulsante di sistema sulla parte anteriore > Interfaccia > LAN.
5. apri PuTTY
6. Seleziona Raw come tipo di connessione
7. Inserisci l'indirizzo IP nel campo "Hostname"
8. Inserisci il numero di porta. Questo dovrebbe essere specificato nel manuale d'uso o di programmazione del dispositivo.
   Il SIGLENT SSA3000X utilizza la porta 5025.
9. Premi Apri. Si aprirà una finestra di terminale, come mostrato nella Figura 4:
10. Utilizzando la tastiera del computer, digita *IDN? e premi Invio sulla tastiera per inviare il comando, come mostrato nella Figura 5.
    Questa è la stringa di comando predefinita utilizzata per richiedere la stringa di identificazione al dispositivo. Come mostrato di seguito, il dispositivo risponderà con il produttore, l'ID del prodotto, il numero di serie e la revisione del firmware.
