Sincronizzazione di più generatori di funzioni
1. Introduzione
I generatori di funzioni multicanale sono utili in molte situazioni. Nei test radar, ad esempio, il generatore deve emettere diversi segnali coerenti con la fase e la fase deve essere regolabile in modo indipendente per ogni segnale. Quando si testa la distorsione armonica nelle linee elettriche trifase, è necessario un generatore a 4 canali per simulare le diverse tensioni e correnti.
1.1 Definizione del problema
Un generatore multicanale autonomo può essere molto costoso.
1.2 Soluzione
Siglent offre la funzione di sincronizzazione multi-dispositivo nei generatori SDG2000X e SDG6000X. Questa funzione consente la sincronizzazione tra più dispositivi per emettere segnali con rapporti di fase regolabili e uniformi. Ciò consente di risparmiare sui costi.
2. Impostazione della sincronizzazione
.
2.1 Cablaggio
La sincronizzazione di più dispositivi richiede l'utilizzo delle interfacce Aux In/Out e 10 MHz In/Out sul retro del dispositivo per implementare la sincronizzazione. Innanzitutto, tutti i connettori BNC Aux In/Out dei generatori devono essere collegati tra loro. Poi collega l'uscita a 10 MHz del dispositivo master all'ingresso a 10 MHz del dispositivo slave. Si noti che la famiglia SDG6000X dispone di uscite in/out 10 MHz separate, in modo da poter sincronizzare più di due dispositivi. Tuttavia, le connessioni di ingresso e uscita 10 MHz della serie SDG2000X condividono un'unica connessione. Pertanto, solo due dispositivi possono essere sincronizzati insieme o devono essere l'ultimo dispositivo slave in una connessione con più dispositivi.
In questa nota vengono utilizzati come esempi i modelli della serie SDG2000X e SDG6000X. L'SDG6000X sarà il dispositivo master.
- Per prima cosa collega gli ingressi e le uscite ausiliarie di entrambi i dispositivi con un cavo BNC. Vedi figura 1

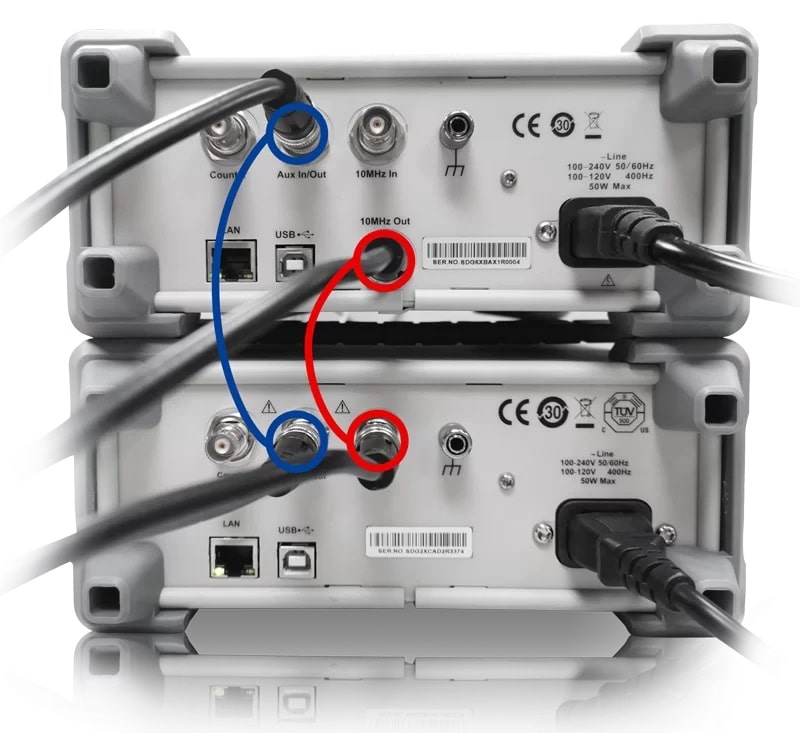

- Quindi collega l'uscita a 10 MHz dell'SDG6000X all'ingresso/uscita a 10 MHz dell'SDG2000X come mostrato nella figura 2.
2.2 Impostazioni dei parametri
Imposta i parametri della forma d'onda come la frequenza e l'ampiezza per tutti i canali. Per maggiori informazioni su questa fase, consulta il manuale d'uso.
Premi Utility, vai a pagina 2/3, seleziona Phase Mode e imposta entrambe le unità come Phase Locked.
In questo esempio, tutti e 4 i canali sono impostati come onda quadra a 1 kHz e 4 Vpp. I segnali CH3 e CH4 visualizzati sull'oscilloscopio SDS5000X sono emessi dal generatore slave; nota che la fase varia. apri la funzione Display/ Persist per tracciarle sull'oscilloscopio.
2.2.1 Impostazione del dispositivo master

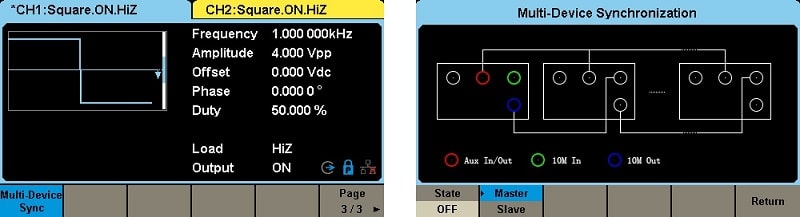

1) Premi Utility, vai a pagina 3/3, quindi premi il tasto funzione sotto lo schermo per selezionare Sincronizzazione multidispositivo. Il menu apre la schermata "Sincronizzazione multidispositivo".
2) Premi il pulsante soft sotto lo schermo per attivare o disattivare questa funzione e selezionarla come master o slave. Quando la funzione è attivata, viene visualizzato il menu "Sincronizzazione multidispositivo". Se la scritta "Master" appare in grigio chiaro, significa che il dispositivo è designato come master (vedi Figura 6). Quando questo dispositivo viene impostato come master, la sua sorgente di clock viene automaticamente impostata su interna e l'uscita a 10 MHz viene attivata.
2.2.2 Impostazione del dispositivo slave

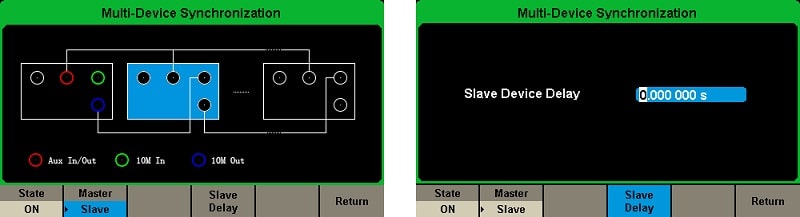

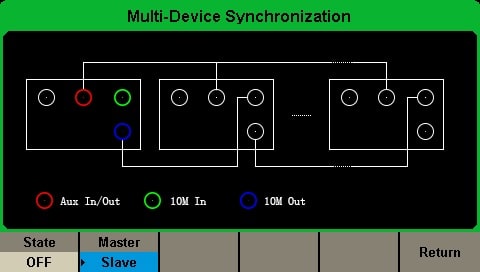

1) Vai al menu Sincronizzazione multidispositivo. Seleziona il dispositivo come slave, lo slave è ombreggiato di blu, come mostrato nella Figura 7. Poiché il dispositivo è impostato come slave, la sua sorgente di clock è automaticamente impostata su esterna.
2) Accendi lo stato. Viene visualizzata la finestra Ritardo dispositivo slave. Premi per inserire il valore del ritardo
2.2.3 Sincronizzazione dei dispositivi

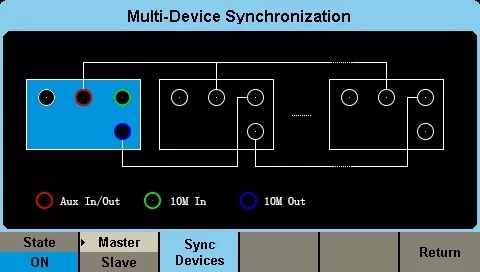

Premi il tasto funzione "Sincronizza dispositivi" nell'interfaccia di sincronizzazione multidispositivo del dispositivo master, come mostrato nella Figura 1, per avviare la sincronizzazione tra i dispositivi master e slave. Ogni volta che viene modificata un'impostazione, ad esempio il ritardo del dispositivo slave, è necessario premere "Sincronizza dispositivi" per attivare le nuove impostazioni.
3. Misurazione con un oscilloscopio
3.1 Misurazione del ritardo del dispositivo slave

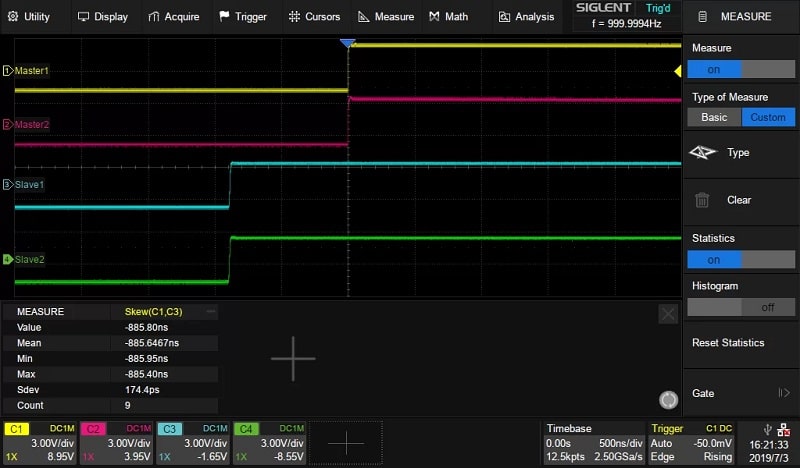

1) Attiva la sincronizzazione su entrambi i dispositivi e misura l'offset tra CH1 e CH3.

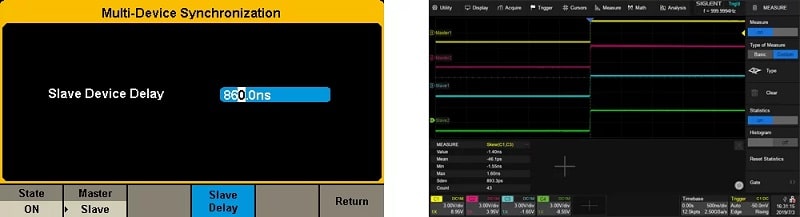

2) Inserisci il valore medio assoluto dello Skew in Ritardo dispositivo slave. Questo elimina il ritardo tra le tracce osservate con l'oscilloscopio.
3.2 Imposta la relazione di fase
Imposta la fase di CH1 a 0 gradi, quella di CH2, CH3 e CH4 a 180, 270 o 360 gradi.
