Descrizione
Il software di validazione elettrica e decodifica del protocollo I2C fornisce misure elettriche per verificare la conformità e la decodifica del protocollo alle specifiche I2C. Il software PGY-I2C Electrical Validation and Protocol Decode funziona sull'oscilloscopio Tektronix e fornisce misurazioni elettriche e decodifica del protocollo con la semplice pressione di un tasto. Questo ti permette di verificare rapidamente che le specifiche I2C siano rispettate, garantendo allo stesso tempo flessibilità nella risoluzione dei problemi. Inoltre, puoi decodificare il comando I2C e la risposta di per eseguire il debug della comunicazione. PGY-I2C sfrutta i canali digitali dell'oscilloscopio e consente la decodifica della linea dati I2C.
Caratteristiche del software del protocollo I2C
- Misure elettriche automatizzate secondo la documentazione delle specifiche del bus I2C Rev I giugno 2007.
- Supporta misurazioni elettriche per standard, veloce, veloce plus e alta velocità con confronto dei limiti
- Decodifica i segnali I2C standard, veloci, veloci plus e ad alta velocità per facilitare la comprensione del protocollo tra i componenti master e slave.
- Collega il contenuto del protocollo al segnale elettrico nell'oscilloscopio per facilitare la comprensione delle caratteristiche elettriche del protocollo.
- Sovrappone i dati del protocollo alla forma d'onda analogica in una finestra con il diagramma del bus.
- Ingrandisce il contenuto del pacchetto I2C selezionato nella tabella di decodifica nella visualizzazione del diagramma di bus per analizzare facilmente le caratteristiche elettriche del frame I2C.
- Codifica a colori il contenuto del registro per facilitare l'analisi.
- Funzioni di ricerca per trovare eventi unici in migliaia di dati di log.
- Possibilità di visualizzare i dati di decodifica del registro nei formati esadecimale, decimale, binario, ottale e ASCII.
- Possibilità di salvare i dati di log I2C nei formati CSV e TXT.
- Funzioni di utilità come zoom, annullamento e regolazione dello schermo per facilitare il debug e la correlazione dei dati di log con la forma d'onda.
- Generazione di report in formato HTML.
- Supporta i formati di file wfm e isf per l'analisi offline.

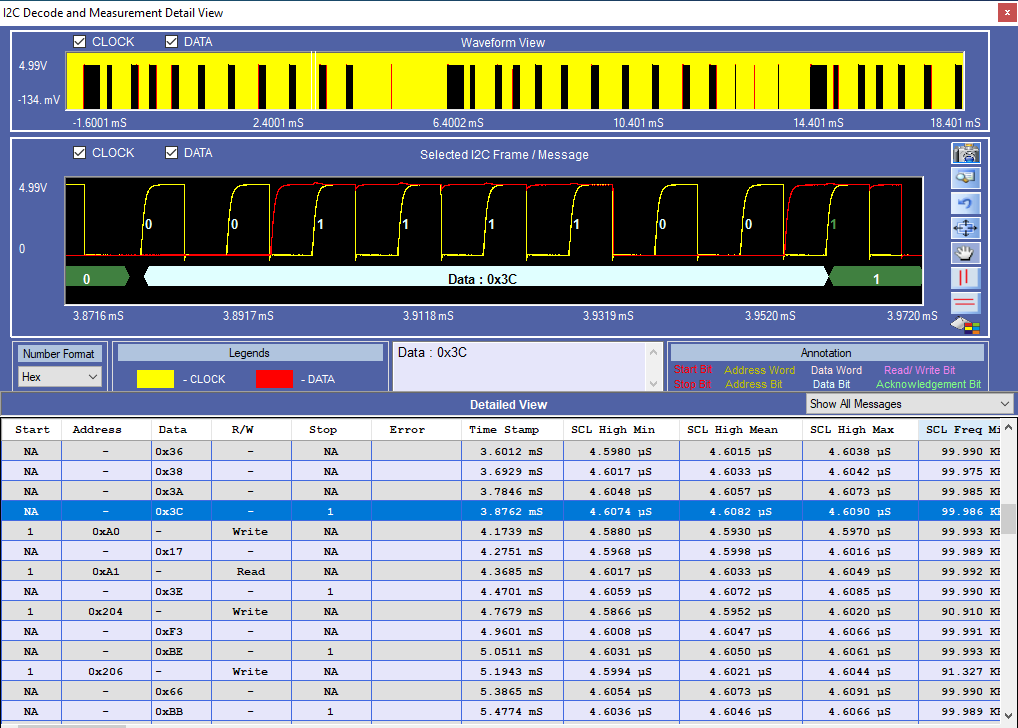

Vista dettagliata della decodifica e della misurazione I2C nell'oscilloscopio
Integrazione perfetta con gli oscilloscopi Tektronix
Il software PGY-I2C viene eseguito all'interno degli oscilloscopi Tektronix ed esegue le misurazioni elettriche, decodifica i log e visualizza i dati decodificati in un diagramma bus e in una tabella e collega i dati decodificati al segnale elettrico nel diagramma bus. Il trigger basato sul protocollo I2C può essere impostato con le funzioni di trigger I2C integrate negli oscilloscopi Tektronix.
Oscilloscopi Tektronix supportati
- DPO5000
- DPO7000
- DPO/MSO/DSA 70000
- MSO5
- MSO6
Specifiche
| Caratteristiche |  Software PGY-I2C |
|---|---|
| Misure elettriche |
|
| Velocità del bus | Standard, veloce, veloce plus e alta velocità |
| Decodifica del protocollo | Esadecimale, ottale, binario, decimale, ASCII |
| Trova/Cerca | Dati e indirizzi |
| Finestra della forma d'onda | Sovrapposizione dei dati di decodifica del protocollo sulla forma d'onda |
| Generazione di report | Rapporto personalizzabile in formato HTML |
| Esportazione dei dati | Formato CSV e TXT |
