Descrizione
Il software di programmazione flash PEmicro PROG-HL-PPCZ (PPCZ) per microcontrollori MPC5xx / MPC8xx ti permette di riprogrammare o riprogrammare dispositivi flash esterni di molti produttori di dispositivi tramite una delle interfacce di debug hardware Cyclone e Multilink compatibili di PEmicro. Il programmatore comunica con la modalità di debug in background del processore tramite un'interfaccia hardware compatibile che collega la porta parallela o USB di un PC al connettore BDM a 10 pin del sistema di destinazione. Si noti che per i modelli MPC55xx / MPC56xx / MPC57xx è necessario un software diverso.
Oltre all'interfaccia grafica, il software di programmazione include anche una versione a riga di comando del software di programmazione CPROGPPCZ per la programmazione guidata da script. Insieme sono ideali per lo sviluppo e la programmazione della linea di produzione in loco o per gli aggiornamenti del firmware.
Funzioni di programmazione

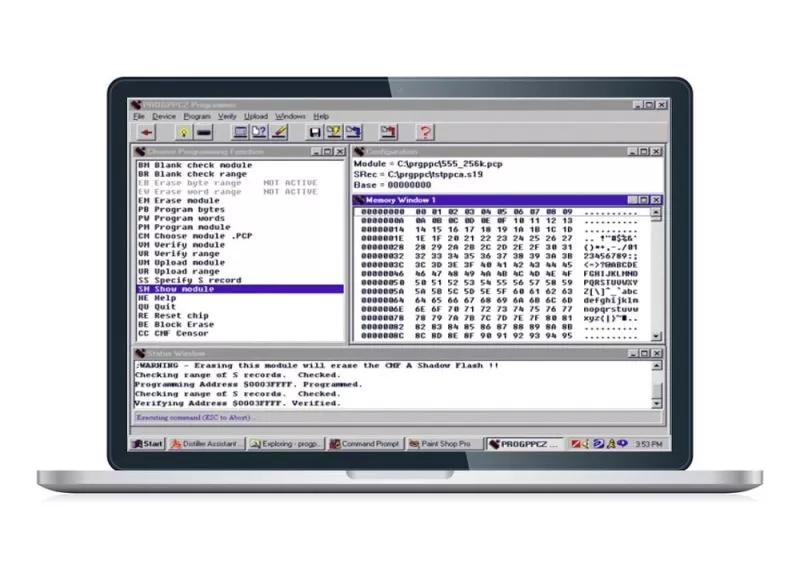

Il software PROG-HL-PPCZ viene fornito con una libreria completa di algoritmi di programmazione compatibili e supporta la programmazione di flash interne ed esterne (SPI). I comandi di programmazione interattiva sono mostrati nel diagramma a destra.
I comandi di programmazione includono:
- Programma
- Verifica
- Verifica del vuoto
- Carica
- Visualizza
- Elimina
Procedura di licenza
La licenza di attivazione del software PROG-HL-PPCZ viene installata sulla sonda di debug multilink e richiede un'istanza di licenza per ogni multilink. Dopo aver selezionato un multilink tramite il Gestore delle connessioni hardware incluso nelle Risorse per il download del multilink USB, la licenza viene installata in modo permanente sul dispositivo selezionato. Il multilink può utilizzare il software Prog-HL-PPCZ su qualsiasi computer su cui sia installata una versione (che deve essere uguale alla versione della licenza) del software. Non è necessaria alcuna licenza per utilizzare il software di programmazione con i programmatori Cyclone, poiché tutti i modelli Cyclone vengono forniti con il software PROG-HL-xxx già incluso. Per maggiori informazioni sulle licenze, consulta la Guida all'attivazione delle licenze hardware.
Microcontrollori supportati
Ogni software di programmazione PEmicro supporta una serie di microcontrollori. Visita la nostra procedura guidata di selezione dei circuiti integrati o la panoramica delle famiglie di dispositivi supportati oppure contattaci personalmente via mail, telefono o chat per ottenere informazioni sui microcontrollori supportati. Saremo felici di consigliarti!Gestore delle connessioni
Il Connection Manager consente una facile configurazione del debug e la connessione al processore di destinazione tramite un multilink o un cyclone
Programmazione di script
È incluso anche un file a riga di comando che consente all'utente di creare script di programmazione per automatizzare il processo di programmazione. Il manuale d'uso del CPROG descrive la procedura di programmazione degli script.
Numeri di serie
Per garantire la tracciabilità dei tuoi prodotti, i numeri di serie sono uno strumento importante. Il software di programmazione PROG-HL-PPCZ include l'utility gratuita Serialize, che consente di programmare numeri di serie complessi sia nella versione GUI che in quella a riga di comando.
Modalità diagnostica del chip
Gli algoritmi di programmazione ipotizzano se la flash interna o esterna è collegata all'MCU tramite le interfacce SPI, I2C o bus indirizzi/dati. Se queste non sono applicabili, le modifiche necessarie all'algoritmo possono essere analizzate con la "Modalità diagnostica Chip Select".
