Descrizione

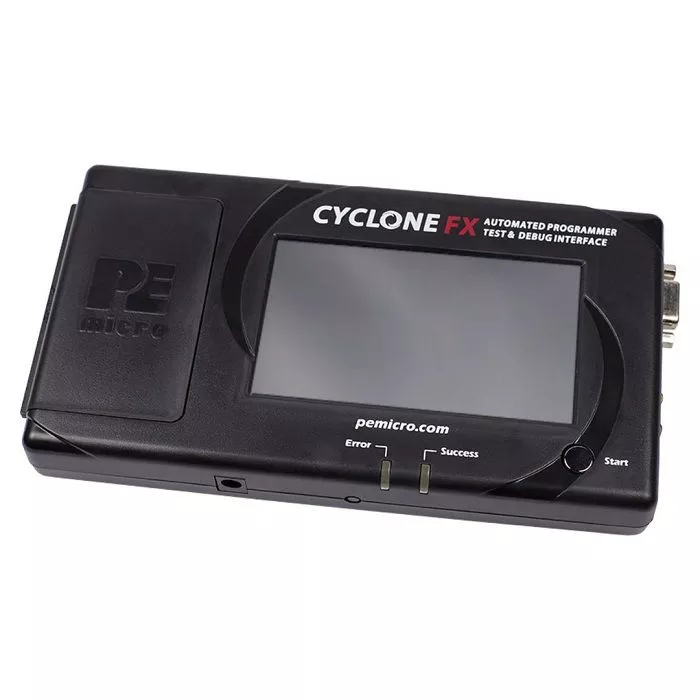

Il Cyclone FX Universal (U-CYCLONE-FX) è il modello di fascia alta dei programmatori standalone in-system di PEmicro, compatibile con i processori ARM Cortex-M e 8/16/32 bit di numerosi produttori tra cui NXP, STMicroelectronics, Cypress, Infineon, Silicon Labs e molti altri. Il modello Cyclone FX Universal ha 1 Gb di memoria per memorizzare numerose immagini di programmazione, funzioni avanzate di sicurezza e automazione e una velocità di programmazione superiore, fino a 75 Mbps.
I programmatori flash Cyclone sono strumenti potenti per la programmazione in-circuit, il debug e il test dei microcontrollori. I Cyclone possono essere utilizzati in modo indipendente o controllati da un PC. La programmazione può essere avviata con una singola pressione di un tasto senza PC o automaticamente da un PC tramite l'SDK di controllo automatico. Tutti i programmatori Cyclone possono essere utilizzati anche come sonde di debug durante lo sviluppo e sono supportati da molti IDE.
Caratteristiche
- Può essere utilizzato tramite PC o da solo
- Programma le MCU con o senza PC
- Potente controllo dell'automazione
- SDK basato su PC, console e controllo GUI, programmazione di gruppi, programmazione dinamica dei dati
- Molteplici interfacce di comunicazione tra cui USB 2.0, Ethernet e porte seriali
- Display LCD e controlli touchscreen intuitivi
- Interfaccia touchscreen facile da usare con accesso remoto
- Gestione dell'alimentazione del target
- Possibilità di alimentare l'MCU di destinazione
- Conteggio automatico e numeri di serie comuni
- La programmazione può includere una serializzazione complessa
- Debug basato su Ethernet
- Compatibile con molti IDE di sviluppo
- Memoria a bordo
- Porta di controllo della programmazione
- connettore a 10 pin per l'avvio della programmazione e il recupero dello stato e della convalida di programmazione
- Programmazione ad alta velocità
Solo per i modelli Cyclone FX:
- Velocità di download fino a 75 Mbit/s
- memoria interna criptata da oltre 1 gigabyte per oltre 200 immagini di programmazione
- Crittografia RSA/AES (ImageKey uniche per proteggere la preziosa IP)
- Programmazione di limiti di conteggio/data, ecc.
- Memoria esterna tramite porta per schede SDHC
- Esecuzione di test complessi dell'MCU prima della programmazione
- Misurazione della corrente e della tensione del circuito integrato di destinazione
Memoria interna per la programmazione delle immagini
Il programmatore Cyclone può memorizzare un certo numero di immagini SAP (Stand-Alone Programming) nella sua memoria non volatile e criptata. Una volta che un'immagine viene aggiunta al Cyclone, rimane nella sua memoria fino a quando non viene cancellata. Le immagini possono essere aggiunte e rimosse dal Cyclone individualmente.
Un'immagine SAP (Stand-Alone Programming) è completamente autonoma e memorizza al suo interno tutti i dati binari, le informazioni sugli algoritmi, le impostazioni e i passi di programmazione per la programmazione. Inoltre, codifica tutte le informazioni aggiuntive necessarie, come i numeri di serie e il loro conteggio. I modelli Cyclone FX hanno una memoria di 1 GB per un massimo di 200 immagini. Inoltre, è disponibile la connessione a una scheda SD (Modelli FX), che consente di memorizzare un numero illimitato di immagini sulla scheda SD.
Collegamento al processore di destinazione
Il Cyclone Universal FX consente la comunicazione stand-alone o la comunicazione tramite un computer Windows e la porta di debug di sistema del processore target. Le connessioni alle rispettive MCU di destinazione sono supportate dai vari header del Cyclone Universal FX. Gli header sono facilmente accessibili semplicemente aprendo l'involucro di plastica. Tutti i cavi a nastro necessari per supportare le diverse architetture sono inclusi come standard. Per la programmazione STM8 e Renesas (Solo Cyclone FX Universal) sono necessari ulteriori adattatori.
Alimentazione del microcontrollore di destinazione
I programmatori Cyclone possono essere utilizzati con diverse configurazioni di gestione dell'alimentazione:
- Destinazione alimentata in modo indipendente: in questo caso il Cyclone non genera energia per la destinazione.
- Alimentato dal Cyclone: il Cyclone può generare tra 1,8 V e 5,0 V a 500 mA. Questa corrente può essere inviata attraverso il cavo a nastro al target o alla presa di alimentazione del Cyclone.
- La corrente viene fornita esternamente e commutata tramite il Cyclone: L'utente fornisce la corrente tramite una presa di ingresso del Cyclone. L'uscita commutata, controllata dall'immagine di programmazione, viene indirizzata alla presa di alimentazione del Cyclone.
- Lo schermo del Cyclone contiene icone che indicano lo stato dei relè di potenza (on/off) e il rilevamento della potenza target. Inoltre, il CYCLONE FX visualizza anche il voltaggio e il consumo di energia.
Sicurezza e crittografia
Tutti i programmatori Cyclone includono la tecnologia anti-manomissione, la protezione della memoria interna e la crittografiaProcryption Security
A seconda dell'ambiente di produzione, molti utenti possono desiderare misure di sicurezza aggiuntive per proteggere la loro preziosa proprietà intellettuale.
I programmatori CYCLONE FX includono Procryption Security, un insieme di funzioni avanzate di sicurezza e crittografia come
- Crittografia delle immagini RSA/AES
- Limitazione della data di programmazione delle immagini
- Limitazione del numero di operazioni di programmazione
Procryption Security è incluso gratuitamente in tutti i modelli Cyclone FX e può essere aggiunto tramite aggiornamento ai modelli Cyclone LC.
Numeri di serie
Quando si produce un prodotto basato su microcontrollore o microprocessore, è spesso utile programmare un numero di serie univoco nella memoria permanente del prodotto (FLASH). PEmicro ha sviluppato un meccanismo di serializzazione per automatizzare questo processo. Ogni volta che inserisci un comando di serializzazione nel software di programmazione, il numero di serie corrente viene programmato a un indirizzo specifico. Inoltre, il numero di serie viene incrementato fino al numero di serie successivo disponibile e memorizzato per le future programmazioni seriali.
Sono supportati anche i numeri di serie condivisi: diverse immagini di programmazione possono utilizzare lo stesso set di numeri di serie.
Eseguire i test prima della programmazione (solo per i modelli FX)Gli utenti del Cyclone FX possono configurare il processo di programmazione per eseguire dei test prima della programmazione. Per farlo basta aggiungere allo script di programmazione del Cyclone dei pre-test e un elenco di chiamate API.
Modalità di programmazione
Programmazione ad alta velocità(Cyclone FX)
Il tempo è denaro, soprattutto quando si programmano molte migliaia di unità. Per coloro che hanno bisogno di una capacità di programmazione più veloce, i modelli Cyclone FX offrono velocità di comunicazione di debug estremamente elevate e robuste per i dispositivi
| Dispositivo | Programmazione Flash | Verifica |
| Microchip SAMV70 (interno) | 329 KB/s | 3317 KB/s |
| NXP i.MX 1052 (Hyperflash) | 1250 KB/s | 2241 KB/s |
| NXP Kinetis K70 (eMMC) | 3063 KB/s | 3971 KB/s |
| NXP LPC1857 (interno) | 300 KB/s | 2379 KB/s |
| SiLabs EFM32GG (Interno) | 273 KB/s | 2105 KB/s |
| ST STM32F7 (Interno) | 294 KB/s | 993 KB/s |
| Dispositivo | Programmazione Flash |
| NXP MPC5674F | 350 KB/s |
| NXP MPC5748G | 282 KB/s |
| NXP MPC5777M | 333 KB/s |
| ST SPC58EC80 | 319 KB/s |
| ST SPC58NE84 | 267 KB/s |
Programmazione autonoma - Controllo manuale
Una volta che un'immagine di programmazione è presente nella memoria del Cyclone, la programmazione può essere avviata semplicemente premendo il pulsante di avvio. Sullo schermo LED è possibile visualizzare informazioni dettagliate sul risultato della programmazione. L'immagine attualmente selezionata può essere cambiata sul Cyclone tramite il touch screen.
L'assegnazione automatica dei numeri di serie ai processori di destinazione, come specificato dall'immagine, è pienamente supportata anche senza un PC.
La programmazione indipendente di un'immagine può essere avviata manualmente in diversi modi:
- Utilizzando il pulsante di avvio sull'involucro dell'unità (programmazione one-touch)
- Utilizzando il menu del touch screen LCD
- La programmazione autonoma può anche essere completamente automatizzata da un PC.
Programmazione Stand-Alone - Automatizzata
La programmazione autonoma può essere controllata automaticamente da un PC utilizzando Cyclone Control Suite, che viene fornito gratuitamente.
L'obiettivo è quello di consentire il controllo completo di uno o più Cyclone da un PC, tramite l'interfaccia grafica di Cyclone, un'applicazione personalizzata o la linea di comando di Cyclone. Questo include l'avvio della programmazione, il ripristino dei risultati, la gestione delle immagini che risiedono su un Cyclone, l'aggiunta di dati di programmazione unici per ogni obiettivo e molto altro ancora. Tutto questo è automatizzato e può essere fatto senza l'intervento di un operatore. Il più semplice controllo di programmazione di base è il seguente:
1. Il pacchetto di comandi del PC host avvia la programmazione
2. L'immagine del Cyclone viene programmata nel target
3. Il Cyclone trasferisce e convalida il risultato o l'errore sul PC
I tre componenti della Cyclone Control Suite ti permettono di automatizzare il controllo di un'immagine di programmazione stand-alone da un PC in diversi modi:
- Cyclone Control Console (utility a riga di comando) . Avvia la programmazione, ripristina il risultato e, facoltativamente, modifica un'immagine di programmazione in un Cyclone tramite la riga di comando o un file batch.
- Cyclone Control SDK (.dll) . Permette di integrare il controllo della programmazione nelle applicazioni dell'utente. Consente di avviare i programmi e di ripristinare i risultati di un Cyclone controllato direttamente dall'applicazione dell'utente.
- Cyclone Control GUI (interfaccia grafica utente) . Consente all'utente di aggiungere e rimuovere un'immagine SAP, accedere alle impostazioni e alle proprietà di Cyclone e dell'immagine, aggiungere licenze aggiuntive a Cyclone e altro ancora.
Software disponibile
Ambienti di sviluppo Windows
L'ambiente di sviluppo Windows di PEmicro ti permette di eseguire programmi esterni - tra cui assemblatori, compilatori C, debugger e programmatori Flash - in un unico ambiente, ognuno con un solo tasto di scelta rapida. Le caratteristiche dell'editor includono: Riconfigurabilità completa, esecuzione di programmi esterni, aiuto su schermo
Cyclone Control Suite
La suite è uno strumento di automazione gratuito che include una GUI, una riga di comando e un kit di sviluppo software (SDK). L'SDK contiene un'API che consente, ad esempio, il controllo simultaneo di più Cyclone in un programma definito dall'utente, oltre a una DLL in C, C++, Java, Python, Delphi, C# e Labview.Plugin GDB Eclipse Server
Il plug-in GDB server permette all'utente di integrarsi con qualsiasi IDE ARM basato su Eclipse e supporta le interfacce hardware di debug multilink, Cyclone e OpenSDA. Sono disponibili le seguenti funzioni di debug: Programmazione flash, controllo dell'esecuzione, breakpoint, watchpoint, stepping e controllo dei valori.
Software di programmazione
Il software di programmazione flash PEmicro può essere utilizzato per riprogrammare o riscrivere dispositivi flash interni ed esterni. Sono disponibili diverse versioni GUI con assemblaggi a riga di comando per architetture specifiche di diversi produttori. Tutte le versioni del software di programmazione sono incluse gratuitamente con un Cyclone, ma devono essere acquistate separatamente per i Multilink.
Software di debugger
Il software di debugger di PEmicro è un potente strumento per il debug del codice. L'utente si collega al processore target tramite una delle interfacce hardware compatibili di PEmicro. Quindi può utilizzare la modalità di debug del processore per accedere a tutte le risorse del chip.
Unit Software Library
Il pacchetto software UNIT consiste in una DLL di interfaccia e in un codice di esempio che può essere utilizzato per creare un'applicazione personalizzata in grado di interagire e di eseguire il debug di un dispositivo target tramite una delle interfacce hardware di PEmicro o per eseguire funzioni come il test, la calibrazione e l'aggiornamento del prodotto. Gratuito per ARM Cortex-M.Specifiche
| Serie ARM supportate |  Cyclone LC ARM / LC Universal / FX ARM / FX Universal |
|---|---|
| Atmel | SAMxxx |
| AutoChips | MCU |
| Cypress | CCG2, CCG3PA, EZ-BLE-PSoC-PRoC, EZ-BLE-PSoC6, FM3, PRoC-BLE, PSoC5, PSoC6 |
| Geehy | APM32 |
| GigaDevice | GD32 |
| indie Semi | Esperienza utente |
| Infineon | PSoC4, PSoC6, Traveo-II, XMC |
| Maxim Integrated | Darwin |
| Mindmotion | MM32SPIN |
| NordicSemi | nRF51, nRF52, nRF53 |
| Nuvoton | NuMicro |
| NXP | Automotive, iMX, Kinetis, LPC, Sensori, Trimension, Vybrid, Wireless |
| OnBright | OB90Rxx |
| ON Semiconductor | RSL10 |
| Qorvo | Controllori motore intelligenti |
| Rasperry PI | RP2xxx |
| Segnali Redpine | WiSeMCU |
| Renesas | RA, SmartBond, Synergy |
| Silergy (Maxim) | AM0x, AM1x, MAC716xx |
| Silicon Labs | EFM32, EFR32, SiM3, WiFi |
| STMicroelectronics | Bluetooth, STM32 |
| Texas Instruments | LM3S, LM4, MSP, SimpleLink, TM4C12x |
| Toshiba | TX00, TX03, TX04 |
| WIZnet | W7500x |
| ZHIXIN | MCU |
| Serie a 8/16/32 bit supportate |  Cyclone LC Universale |  Cyclone FX Universale |
|---|---|---|
| S32 | ✔ | ✔ |
| NXP ColdFire® V1 | ✔ | ✔ |
| NXP ColdFire® V2/V3/V4 | ✔ | ✔ |
| NXP MPC55xx-57xx | ✔ | ✔ |
| NXP ARM Nexus MAC7xxx | ✔ | ✔ |
| NXP DSC | ✔ | ✔ |
| NXP S12Z | ✔ | ✔ |
| NXP HC(S)12(X) | ✔ | ✔ |
| NXP HCS08 | ✔ | ✔ |
| NXP HC08 | ✔ | ✔ |
| NXP RS08 | ✔ | ✔ |
| NXP MPC5xx/8xx | ✔ | ✔ |
| NXP HC16/683xx | ✔ | ✔ |
| STMicro SPC5 | ✔ | ✔ |
| STMicro STM8 | Con adattatore | Con adattatore |
| Infineon AUDO TC1xx | ✔ | ✔ |
| Infineon AURIX TC2xx / TC3xx | ✔ | ✔ |
| Renesas H8/H8S/Tiny | X | Con adattatore |
| Renesas MC16C/MC16C80 | X | Con adattatore |
| Renesas M32C | X | Con adattatore |
| Renesas R8C/RH850/RL78 | X | Con adattatore |
| Renesas RX600 | X | Con adattatore |
| Modello a confronto | Cyclone LC Universal / LC ARM | Cyclone FX Universal / FX ARM |
|---|---|---|
| Caratteristiche di sicurezza avanzate |
|
|
| Memoria interna | 16 MB | 1 GB |
| Comunicazione MCU ad alta velocità | fino a 25 Mb/s | Fino a 75 Mb/s |
| Connettore per scheda di memoria SDHC espandibile | nessuno | Include il supporto per la scheda SDHC per salvare immagini e dati di programmazione su schede SDHC esterne |
| Caratteristiche hardware avanzate | nessuna | Selezione e avvio della programmazione tramite scanner di codici a barre |
| Immagini di programmazione SAP multiple | Memoria interna per un massimo di 8 immagini di programmazione | Memoria interna per un massimo di 500 immagini di programmazione |
| Controllo e automazione |
|
|
| Funzioni di test avanzate | nessuna | Eseguire test prima della programmazione finale |
