- 3 anni di garanzia
- Sconto per pagamento anticipato del 2,5%.
- Se utilizzi il metodo di pagamento anticipato tramite bonifico bancario, alla cassa verrà automaticamente detratto il 2,5% dell'importo dell'acquisto. Lo sconto per pagamento anticipato è valido per tutti i prodotti Siglent (Serie X), Micsig, Saleae & Atten.
- Questo prodotto è stato interrotto dal produttore
Descrizione

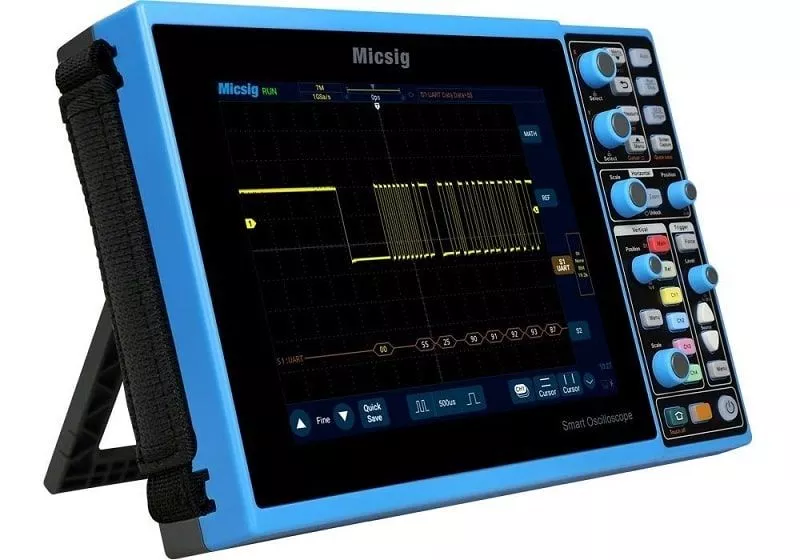

Lo STO2302C è un oscilloscopio della serie tBook di Micsig, un'innovativa serie di oscilloscopi che è la prima al mondo ad essere gestita esclusivamente tramite touch. Come sistema operativo viene utilizzata una versione personalizzata di Android, che rende il dispositivo reattivo e facile da usare. Per offrire a tutti gli utenti il miglior comfort operativo possibile, sono stati integrati anche i consueti encoder rotativi. Se si desiderano modelli senza encoder rotativi, è disponibile la serie TO1000, che raggiunge dimensioni molto compatte grazie all'assenza degli encoder rotativi. Grazie al funzionamento a batteria e ai touch screen, l'oscilloscopio STO2302C Plus è ideale sia per l'uso mobile che come oscilloscopio da tavolo. Lo STO2302C Plus ha una frequenza di campionamento fino a 280 Mpts di profondità di memoria, una velocità di acquisizione del segnale fino a 270.000 wfm/s (modalità memoria segmentata), 2 canali, 300 MHz di larghezza di banda e 2 GSa/s di frequenza di campionamento.
Il funzionamento touch del Micsig STO2302C è intuitivo. Questo semplice funzionamento è ovviamente indispensabile per gli utenti di smartphone e tablet, ma per un oscilloscopio è nuovo e innovativo.
Grazie al sistema di trigger digitale, il jitter di trigger è molto basso e l'innesco è estremamente preciso. Inoltre, l'oscilloscopio supporta i trigger del bus seriale e la decodifica del bus.
Caratteristiche
- Oscilloscopio compatto a 2 canali
- Larghezza di banda di 300 MHz
- velocità di campionamento in tempo reale di 2 GS/s.
- Batteria sostituibile
- Profondità di memoria fino a 280 Mpts.
- 130.velocità di acquisizione di 000 Wfms/s - 270.000 Wfms/s (modalità memoria segmentata).
- lCD industriale da 8"/20,3 cm, risoluzione 800x600, touch screen capacitivo a più punti.
- Sistema Android, risposta rapida alle operazioni.
- Interfacce: Ethernet/LAN, WiFi, USB 2.0 host e device; HDMI.
- Connessione per la calibrazione della sonda.
- Supporto per il trigger e la decodifica del bus: UART, I²C, SPI, CAN, LIN.
- Software per PC, app per dispositivi mobili iOS e Android per il controllo remoto dell'oscilloscopio.
- Memoria integrata da 8G per la registrazione di forme d'onda e video.
- Batteria al litio, autonomia fino a 5 ore.
- Condivisione dello schermo tramite wifi, USB e HDMI
Caratteristiche dell'oscilloscopio
Sistema Android con 8 Gbyte
L'oscilloscopio Micsig offre il primo sistema operativo per oscilloscopi al mondo basato su Android e dispone di 8 Gbyte di memoria.
Tastiera Touch-Screen
Tastiera software per un input veloce e familiare sui dispositivi smart.
Molte funzioni di trigger
Decodifica del bus seriale
Supporta il trigger e la decodifica seriale (I2C, SPI, RS232/UART, CAN, LIN).
Misure automatiche
31 misure automatiche per un'ampia gamma di requisiti di misurazione.
profondità di memoria di 280 Mpts
Permette di zoomare su un intervallo del segnale acquisito tramite touch screen.
Funzionamento con il mouse
Gli oscilloscopi Micsig possono essere facilmente controllati anche con un mouse USB standard.
Scalatura automatica
Regola automaticamente l'offset in tempo reale in base alla grandezza e alla frequenza del segnale.
Designazione dei canali
Quando si effettuano misurazioni su più canali, gli utenti possono utilizzare etichette diverse per le varie sorgenti per facilitare l'analisi e la lettura.
Strumenti di calcolo
Sono disponibili diversi strumenti sotto forma di app per i calcoli elettronici.
Funzione di condivisione dello schermo
Il contenuto dello schermo dell'oscilloscopio può essere facilmente trasmesso a un monitor esterno tramite il connettore HDMI integrato.
Controllo remoto
Gli oscilloscopi Micsig dispongono di un software per PC e di un'applicazione per cellulari (Android/IOS) per il controllo remoto tramite WIFI e USB.
Specifiche
| Modello di oscilloscopio |  STO1004 |  TO2004 |  STO2302C |
|---|---|---|---|
| Sistema operativo | Android | Android | Android |
| Larghezza di banda | 100 MHz | 200 MHz | 300 MHz |
| Canali | 4 | 4 | 2 |
| Profondità di memoria | 70 Mpt | 220 Mpt | 280 Mpt |
| Velocità di acquisizione del segnale | 130.000 wfm/s | 300.000 wfm/s | 130.000 wfm/s |
| Risoluzione | 8 bit | 8 bit | 8 bit |
| Display | lCD TFT da 8 pollici | lCD TFT da 10,1 pollici | lCD TFT da 8 pollici |
| Frequenza di campionamento | 1 GSa/s | 2 GSa/s | 2 GSa/s |
| Encoder rotativo | ✓ | X | ✓ |
| Memoria interna | 32 GB | 32 GB | 8 GB |
| Interfacce | Wi-Fi, USB 3.0/2.0 host, USB Type-C, HDMI, uscita trigger, messa a terra | Wi-Fi, host USB 3.0/2.0, USB Type-C, HDMI, uscita trigger, messa a terra | USB 2.0 Host & Device, Ethernet/LAN, Wifi |
| Sicurezza | CAT I 300 Vrms (ingresso 1-MΩ) | CAT I 300 Vrms (ingresso 1-MΩ) | CAT I 300 Vrms (ingresso 1-MΩ) |
| Modalità di innesco | Bordo, Impulso, Logica, Time Out, Dwart PW, Pendenza, Bordo N e Video. | Bordo, Impulso, Logica, Time Out, Dwart PW, Pendenza, Bordo N e Video. | Bordo, Impulso, Logica, Time Out, Dwart PW, Pendenza, Bordo N e Video. |
| Decodifica dei bus | UART, I²C, SPI, CAN, LIN | 1553B, 429 (Incluso) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (inclusi) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (inclusi) |
| Batteria | 7500 mAh Batteria agli ioni di litio | 7500 mAh Batteria agli ioni di litio | 7500 mAh Batteria agli ioni di litio |
