- Questo prodotto è stato interrotto dal produttore
Descrizione

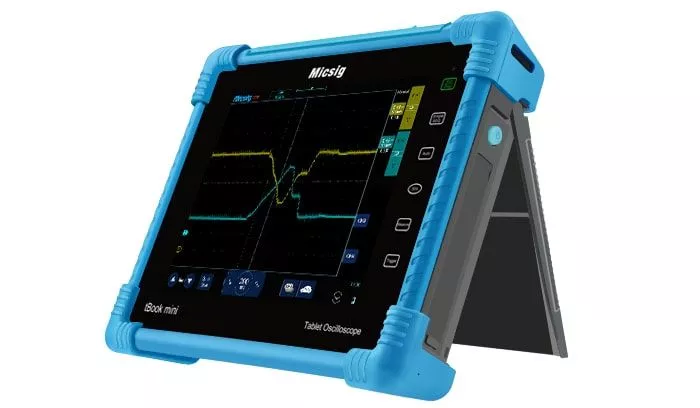

Il TO1104 Plus è un oscilloscopio della serie Miscig tBook mini, un'innovativa serie di oscilloscopi che è la prima al mondo ad essere gestita esclusivamente con il tocco. Se sono necessari modelli con encoder rotativo, è disponibile la serie STO1000C/E, adatta sia come oscilloscopio da tavolo che per applicazioni mobili grazie ai tasti analogici aggiuntivi. Come sistema operativo viene utilizzata una versione adattata di Linux, che conferisce all'unità un elevato grado di compatibilità di sistema. Grazie al funzionamento a batteria e al touch screen, l'oscilloscopio TO1104 Plus è ideale sia per l'uso in mobilità che come oscilloscopio da tavolo. Il TO1104 Plus ha una frequenza di campionamento fino a 28 Mpts di profondità di memoria, una velocità di acquisizione del segnale fino a 130.000 wfm/s (modalità memoria segmentata), 4 canali, 100 MHz di larghezza di banda e 1 GSa/s di frequenza di campionamento. Inoltre, dispone di un display LCD touch con una risoluzione di 800 * 600 pixel, che supporta il funzionamento multi-touch.
Il funzionamento touch del Micsig TO1104 è intuitivo. Questo semplice funzionamento è ovviamente indispensabile per gli utenti di smartphone e tablet di oggi, ma per un oscilloscopio è nuovo e innovativo.
Grazie al sistema di trigger digitale, il jitter di trigger è molto basso e l'innesco è estremamente preciso. Inoltre, l'oscilloscopio supporta i trigger del bus seriale e la decodifica del bus.
Caratteristiche
- Oscilloscopio compatto a 4 canali
- Larghezza di banda di 100 MHz
- velocità di campionamento in tempo reale di 1 GS/s.
- Sistema operativo Linux
- Batteria sostituibile
- Profondità di memoria fino a 28 Mpts.
- 130.velocità di acquisizione di 000 Wfms/s
- lCD industriale da 8"/20,3 cm, risoluzione 800x600, touch screen capacitivo a più punti.
- Interfacce: Ethernet/LAN, WiFi, USB 2.0 host e device; HDMI.
- Connessione per la calibrazione della sonda.
- Supporto per il trigger e la decodifica del bus: UART, I²C, SPI, CAN, LIN.
- Software per PC, app per dispositivi mobili iOS e Android per il controllo remoto dell'oscilloscopio.
- Memoria integrata da 8G per la registrazione di forme d'onda e video.
- Batteria al litio, autonomia fino a 5 ore.
- Condivisione dello schermo tramite wifi, USB e HDMI
Caratteristiche dell'oscilloscopio
memoria da 8 Gbyte
Memoria integrata da 8 Gbyte e sistema intuitivo di gestione dei file.
Tastiera touch screen
Tastiera software per un input veloce e familiare sui dispositivi smart.
Numerose funzioni di trigger
Decodifica del bus seriale
Supporta il trigger e la decodifica seriale (I2C, SPI, RS232/UART, CAN, LIN).
Misure automatiche
31 misure automatiche per un'ampia gamma di requisiti di misurazione.
profondità di memoria di 28 Mpts
Permette di zoomare su un intervallo del segnale acquisito tramite touch screen.
Funzionamento con il mouse
Gli oscilloscopi Micsig possono essere facilmente controllati anche con un mouse USB standard.
Scalatura automatica
Regola automaticamente l'offset in tempo reale in base alle dimensioni e alla frequenza del segnale.
Specifiche
| Modello a confronto |  TO1104 |  TO1004 |  STO2202C Plus |
|---|---|---|---|
| Sistema operativo | Linux | Android | Android |
| Larghezza di banda | 100 MHz | 100 MHz | 200 MHz |
| Canali | 4 | 4 | 2 |
| Profondità di memoria | 70 Mpt | 220 Mpt | 280 Mpt |
| Velocità di acquisizione del segnale | 130.000 wfm/s | 130.000 wfm/s | 130.000 wfm/s |
| Risoluzione | 8 bit | 8 bit | 8 bit |
| Display | lCD TFT da 8 pollici | lCD TFT da 10,1 pollici | lCD TFT da 8 pollici |
| Frequenza di campionamento | 1 GSa/s | 1 GSa/s | 2 GSa/s |
| Encoder rotativo | X | X | ✓ |
| Memoria interna | 8 GB | 32 GB | 8 GB |
| Interfacce | Wi-Fi, USB 2.0 Host, USB Type-C, HDMI | USB 3.0/2.0 Host e dispositivo, Ethernet/LAN, Wifi, uscita trigger, messa a terra | USB 2.0 Host & Device, Ethernet/LAN, Wifi |
| Sicurezza | CAT I 300 Vrms (ingresso 1-MΩ) | CAT I 300 Vrms (ingresso 1-MΩ) | CAT I 300 Vrms (ingresso 1 MΩ) |
| Modalità di innesco | Bordo, Impulso, Logica, Time Out, Dwart PW, Pendenza, Bordo N e Video. | Bordo, Impulso, Logica, Time Out, Dwart PW, Pendenza, Bordo N e Video. | Bordo, Impulso, Logica, Time Out, Dwart PW, Pendenza, Bordo N e Video. |
| Decodifica dei bus | UART, I²C, SPI, CAN, LIN | 1553B, 429 (incluso) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (inclusi) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (inclusi) |
| Batteria | batteria agli ioni di litio da 8000 mAh | 7500 mAh Batteria agli ioni di litio | 7500 mAh Batteria agli ioni di litio |
