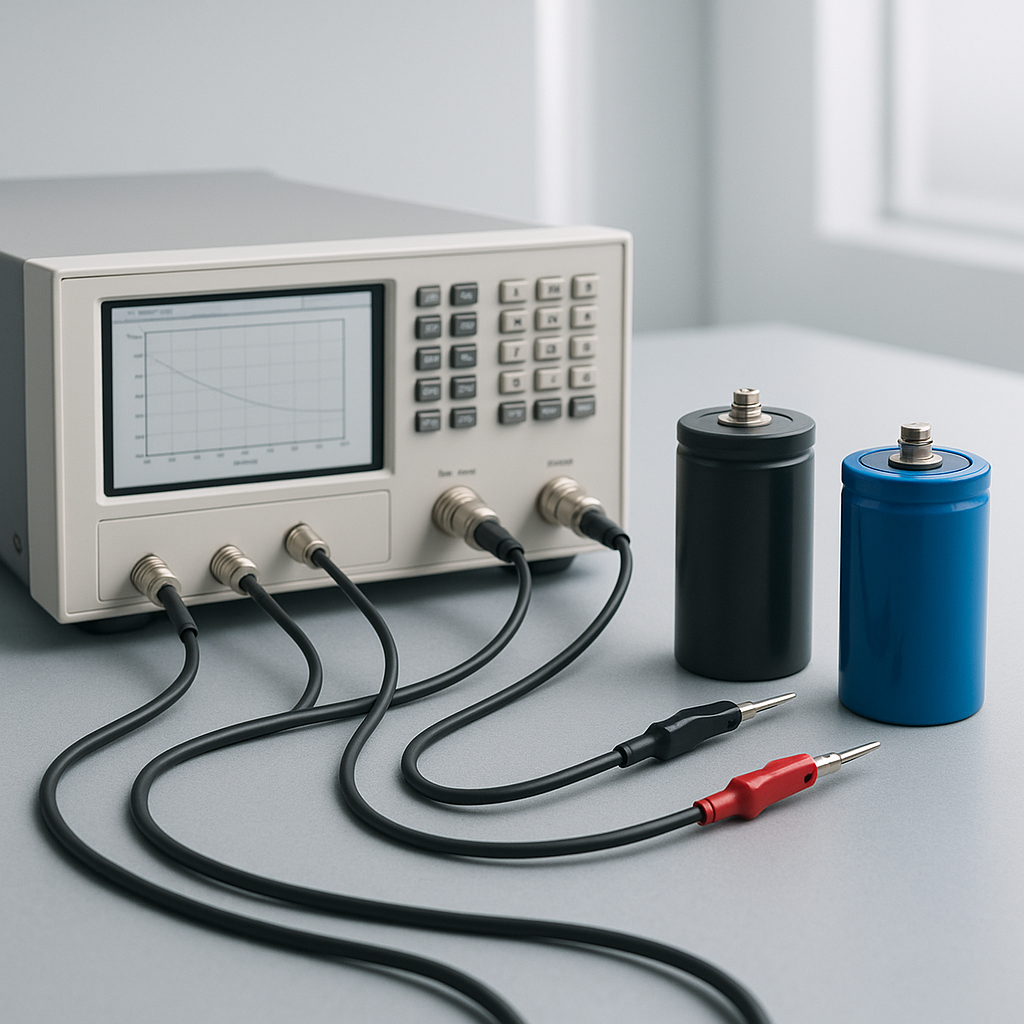

Spettroscopia d impedenza sui condensatori DC-link negli inverter SiC e GaN
Perche la curva d impedenza conta piu di un singolo valore di capacita
Gli inverter SiC e GaN combinano fronti molto rapidi, tensioni DC-link elevate e layout compatti. Il condensatore DC-link va quindi valutato per ESR, ESL e risonanze sull intervallo di frequenza utile.
Un analizzatore di impedenza di precisione come il Tonghui TH2851 rende visibili questi parametri. Per test ripetitivi possono essere adatti anche il Tonghui TH2848 o il Tonghui TH2830.
Applicazione tipica
Un team sviluppa un inverter compatto da 800 V. Sul prototipo compaiono sovraelongazioni sul DC-link e riscaldamento della banca di condensatori. La misura d impedenza aiuta a confrontare i componenti, individuare le risonanze e definire limiti di accettazione.
- Valutare ESR e perdite in temperatura.
- Identificare risonanza serie ed ESL parassita.
- Confrontare banche in parallelo.
- Definire controlli in ingresso e riqualifica.
Prodotti correlati
Per l analisi in laboratorio e indicato il Tonghui TH2851. Per test ricorrenti sono utili il TH2848 e il TH2830.
