Descrizione

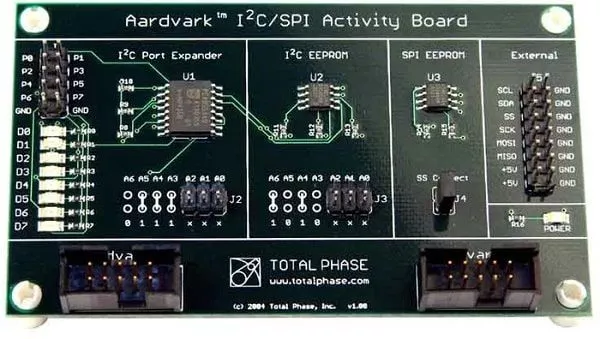

La scheda di attività I2C/SPI consente agli sviluppatori esperti di eseguire un controllo di plausibilità. Testare un sistema con dispositivi slave può aiutare a distinguere tra errori hardware e software. Questa scheda è utile anche per gettare le basi per l'utilizzo del software.
Caratteristiche principali
- Dispone di dispositivi slave I2C e SPI per il test e il debug
- Espansione della porta I2C con indirizzo I2C e LED configurabili.
- EEPROM I2C con indirizzo I2C configurabile.
- EEPROM SPI con selezione slave ponticellata.
- Consente una facile connessione tra due adattatori host Aardvark I2C / SPI.
- Pin passanti per collegare un monitor di bus esterno o un analizzatore di protocollo.
Assemblaggio
- Porta I2C Expander PCA9554AD Porta I/O I2C e SMBus a 8 bit con interrupt (NXP Semiconductors)
- EEPROM I2C AT24C02 256 byte / 2 kilobit (pagine da 8 byte) EEPROM seriale a 2 fili (Atmel)
- EEPROM SPI AT25080A 1 kilobyte / 8 kilobit (pagine da 32 byte) EEPROM seriale su bus SPI, ad alta velocità, supporta la modalità SPI 0 e 3 (Atmel)
