Descrizione
i cavi divisi a pinza a 10 pin con i singoli fili consentono di collegare facilmente l'adattatore host Aardvark I2C/SPI, l'analizzatore di protocollo Beagle I2C/SPI/MDIO o l'adattatore host Cheetah SPI all'oggetto di destinazione.
Caratteristiche

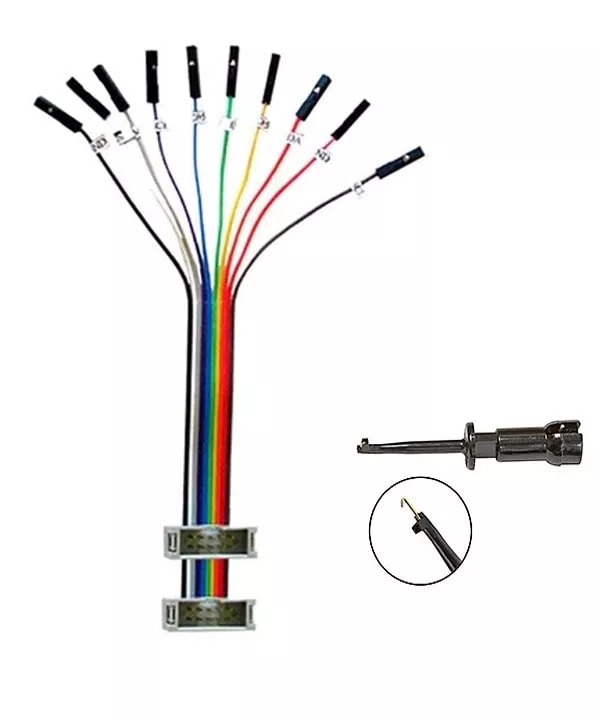

Il cavo diviso con grabber clip a 10 pin è dotato di un'intestazione a 10 pin che si collega al cavo a nastro. Ogni singolo cavo è di colore diverso ed è etichettato con il nome del pin per una facile identificazione.
Ogni pin è dotato di una clip di presa all'estremità con le seguenti dimensioni. L'intera clip ha una lunghezza nominale di 44 mm. Il corpo della clip è largo 2,54 mm e lungo circa 21,5 mm. Il gancio della pinza è largo 0,51 mm e ha un'apertura massima di 3,18 mm.
Il connettore è un connettore a chiave IDC standard con un passo di 2,54 mm (5 x 2, 0,100"). Ogni singolo cavo è terminato con un connettore a crimpare unipolare con lo stesso passo di 2,54 mm (0,100"). Il cavo è lungo solo 12,7 cm per ridurre al minimo la degradazione del segnale.
Utilizzo universale
Il cavo Grabber Clip Split a 10 pin è uno strumento incredibilmente utile che elimina la necessità di creare o acquistare schede di adattamento per il tuo cavo a nastro a 10 pin. Sebbene sia etichettato con la piedinatura specifica dell'adattatore host Aardvark ™ I2C / SPI e dell'analizzatore di protocollo Beagle ™ I2C / SPI, questo cavo diviso può essere adattato universalmente a una varietà di applicazioni.
Questo cavo sdoppiato si collega a qualsiasi presa IDC standard a 10 pin da 2,54 mm (0,100").
