Descrizione

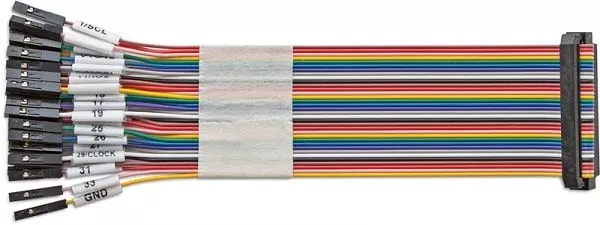

Il cavo diviso a 34 pin è la soluzione ideale per collegare i singoli pin della Piattaforma Promira al tuo progetto
Se i connettori a crimpare non sono adatti alla tua applicazione, i terminali a pinza sono disponibili nel cavo a 34 pin Grapper (TP510510).
A meno che nel tuo progetto embedded non sia presente un header a 34 pin, questo cavo è necessario per l'alimentazione aggiuntiva. (Oltre ai 100 mA già disponibili tramite i pin 4 e 6, i pin 22 e 24 forniscono altri 100 mA). Se utilizzi le funzionalità avanzate come eSPI, Dual o Quad I / O SPI della Promira Serial Platform, è necessario anche il cavo split a 34 pin.
Specifiche
Specifiche dei pin | I2C/SPI | eSPI | MDIO |
---|---|---|---|
#1 | SCL/SS1/GPIO-0 | Allarme#-0 | |
#2 | GND | GND | GND |
#3 | SDA/SS2/GPIO-1 | CS2/Alert#-1 | |
#4 | VTGT1 | VTGT1 | VTGT1 |
#5 | MISO/GPIO-2 | IO1 | MDIO |
#6 | VTGT2 | VTGT2 | VTGT2 |
#7 | SCK/GPIO-3 | SC1 | MDC |
#8 | MOSI/GPIO-4 | IO0 | |
#9 | SS0/GPIO-5 | CS0 | |
#10 | GND | GND | GND |
#11 | IO2/GPIO-6 | IO2 | |
#12 | GND | GND | GND |
#13 | IO3/GPIO-7 | IO3 | |
#14 | SS4/GPIO-8 | CS1 | |
#15 | SS3/GPIO-9 | eSPI Reset#-0 | |
#16 | GND | GND | GND |
#17 | TBD | TBD | |
#18 | GND | GND | GND |
#19 | TBD | TBD | |
#20 | TBD | TBD | |
#21 | TBD | TBD | |
#22 | VTGT3/VLVL1 | VTGT3/VLVL1 | VTGT3/VLVL1 |
#23 | TBD | TBD | |
#24 | VTGT4/VLVL2 | VTGT4/VLVL2 | VTGT4/VLVL2 |
#25 | TBD | TBD | |
#26 | TBD | TBD | |
#27 | TBD | TBD | |
#28 | GND | GND | GND |
#29 | TBD | TBD | |
#30 | GND | GND | GND |
#31 | TBD | TBD | |
#32 | TBD | TBD | |
#33 | TBD | TBD | |
#34 | GND | GND | GND |
