Tester hipot esteso con 8 canali, AC 0,05-5 kV/DC 0,05-6 kV e test di isolamento per test multipli paralleli e maggiore efficienza.
Prezzi graduati su richiesta!
1.769,00 € Netto
2.105,11 € IVA incl.
Paese di consegna
Tipologia cliente
Währung
Tempi di consegna: 1-2 settimane
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 2 anni di garanzia
Descrizione

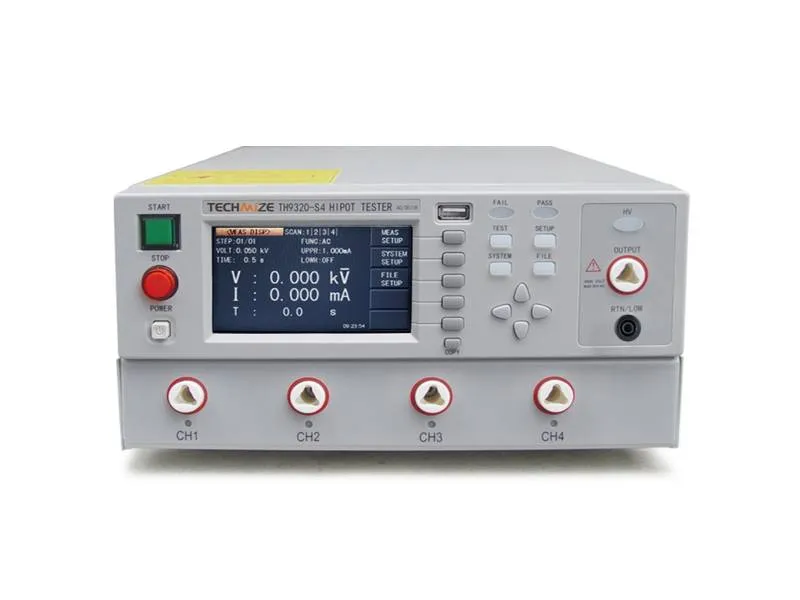

La serie TH9320-S è costituita da tester modulari hipot/sicurezza con funzionalità di test di resistenza AC/DC e di isolamento in un alloggiamento compatto e leggero. Disponibili come TH9320-S4 (4 canali) e TH9320-S8 (8 canali), offrono sequenze di test programmabili per le tensioni di resistenza AC e DC, oltre a test di isolamento, scarica rapida e rilevamento ARC, adatti ai banchi di prova di automazione in produzione e in laboratorio.Caratteristiche
- Rigidità dielettrica AC/DC: AC 0,05-5,00 kV (lettura ±2%+5 cifre), DC 0,05-6,00 kV (lettura ±2%+5 cifre)
- Test di isolamento: tensione di prova 0,10-1,00 kV, intervallo di resistenza 1 MΩ-9.999 MΩ con scarico automatico al termine del test
- Scansione multicanale: Interfaccia integrata per 4 canali (TH9320-S4) o 8 canali (TH9320-S8), programmabile per test paralleli e test multipunto veloci
- Display e funzionamento: LCD TFT 480×272 con display a matrice di punti, tastierino numerico e GUI chiara
- Scarico rapido e rilevamento ARC: scarico automatico dopo i test in corrente continua; rilevamento ARC in diversi livelli di sensibilità (AC/DC)
- Livelli di sensibilità (AC/DC 1-9 livello)
- Sequenze di test programmabili: fino a 20 fasi di test per programma, 5 gruppi di memoria per la gestione delle sequenze
- Controllo del tempo: Tempo di salita della tensione e durata del test regolabili fino a 999,9 s, tempo di attesa per il test di isolamento fino a 999,9 s, precisione del tempo ±(1%+0,1 s)
- Interfacce: HANDLER standard, RS232, USB Device/Host per la comunicazione con il PC e l'integrazione dell'automazione
- Funzioni di sicurezza: OVP/OCP/OTP/OPP, rilevamento della corrente di terra, blocco della tastiera, indicazione PASS/FAIL con segnale acustico
- Gestione completa degli accessori: aggiornamento del firmware via USB, archiviazione dei file di test su chiavetta USB
- Design compatto: 280 × 89 × 428 mm, circa 10 kg, poco ingombrante per ambienti di laboratorio e di produzione
Applicazioni
- Test di sicurezza e hipot su elettrodomestici, trasformatori, componenti elettronici e circuiti stampati
- Test di isolamento su materiali e assemblaggi nella ricerca e nel controllo qualità
- Sistemi di test automatizzati in linee di produzione con più canali di test, ad esempio test di componenti con interfaccia scanner integrata
- Laboratori di sviluppo e banchi di prova per test HV e di isolamento, ad esempio nel settore automobilistico, della tecnologia medica e della produzione elettronica
Specifiche
| Modello |  TH9320-S4 | TH9320-S8 |
|---|---|---|
| Intervallo di tensione CA | 0,05-5,00 kV ±(2% di lettura+5 cifre), 50/60 Hz | 0,05-5,00 kV ±(2% di lettura+5 cifre), 50/60 Hz |
| Intervallo di tensione DC | 0,05-6,00 kV ±(2% di lettura+5 cifre) | 0,05-6,00 kV ±(2% lettura+5 cifre) |
| Intervallo di misurazione della corrente AC | 0,000-20,00 mA ±(2% lettura+2 cifre) | 0,000-20,00 mA ±(2% lettura+2 cifre) |
| Intervallo di misurazione della corrente DC | 0-10,00 mA ±(2% lettura+2 cifre) | 0-10,00 mA ±(2% lettura+2 cifre) |
| Tensione di prova dell'isolamento | 0,10-1,00 kV ±(lettura 2%+2 V) | 0,10-1,00 kV ±(lettura 2%+2 V) |
| Resistenza del test di isolamento | 1 MΩ-9.999 MΩ; 500-1000 V: 1 MΩ-1000 MΩ ±(5%+2 cifre); 1000-9999 MΩ ±(10%+2 cifre) | 1 MΩ-9,999 MΩ; 500-1000 V: 1 MΩ-1000 MΩ ±(5%+2 cifre); 1000-9999 MΩ ±(10%+2 cifre) |
| Rilevamento ARC | AC/DC, 1-9 livelli di sensibilità | AC/DC, 1-9 livelli di sensibilità |
| Memoria | 5 gruppi, fino a 20 passi ciascuno | 5 gruppi, fino a 20 passi ciascuno |
| Aumento di tensione/durata | 0,1-999,9 s (RISE); 0,2-999,9 s Tempo di prova; Tempo di attesa IR 0,2-999,9 s | 0,1-999,9 s (RISE); 0,2-999,9 s Tempo di prova; Tempo di attesa IR 0,2-999,9 s |
| Display | 480×272 TFT-LCD | 480×272 TFT-LCD |
| Interfacce | HANDLER, RS232, USBDRV (PC), USBHOST | HANDLER, RS232, USBDRV (PC), USBHOST |
| Canali di scansione | 4 canali | 8 canali |
| Dimensioni (L×H×P) | 280×89×428 mm | 280×89×428 mm |
| Peso | ≈10 kg | ≈10 kg |
| Precisione del tempo | ±(1%+0,1 s) | ±(1%+0,1 s) |
