Tester hipot parallelo a 4 canali fino a 5 kV AC/6 kV DC, espandibile tramite scanner, compatto per applicazioni con un numero moderato di canali.
Prezzi graduati su richiesta!
7.219,00 € Netto
8.590,61 € IVA incl.
Paese di consegna
Tipologia cliente
Währung
Tempi di consegna: 1-2 settimane
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 2 anni di garanzia
Descrizione

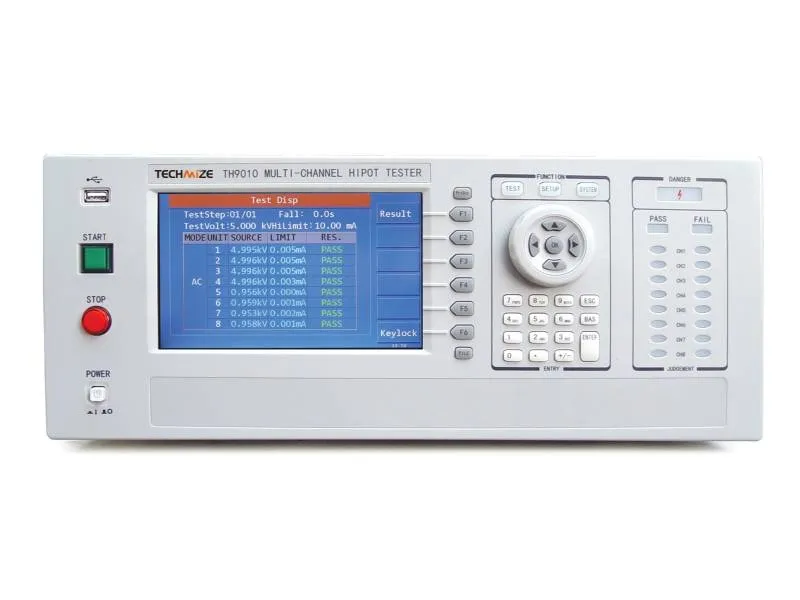

Le serie TH9010/TH9010A sono tester modulari multicanale hipot/sicurezza di Tonghui che offrono canali di test paralleli (8 per il TH9010, 4 per il TH9010A) per test di isolamento simultanei. Entrambi i modelli sono dotati di sequenze di test programmabili (resistenza CA, resistenza CC, test di isolamento/resistenza, controllo di apertura/cortocircuito), interfaccia utente TFT LCD e funzioni di sicurezza complete per sistemi di test automatizzati.Caratteristiche
- lCD TFT da 7″ (800×480) con interfaccia utente cinese/inglese e tastierino numerico per un facile utilizzo
- Uscite parallele: TH9010 con 8 canali separati, TH9010A con 4 canali separati, ciascuno non interferente
- Espandibile con un massimo di quattro scanner a 4 canali per unità base (fino a 128 canali per il TH9010)
- Funzioni di test:
- Test di tensione di resistenza AC fino a 5.00 kV AC (±2 %)
- Test di resistenza alla tensione DC fino a 6.00 kV DC (±2 %)
- Test di resistenza di isolamento/isolamento 0,10-1,00 kV (±2 %) con campo di misura 0,1 MΩ-10 GΩ e precisioni graduate ±(10 % / ±20 %)
- Controllo di apertura/corto tramite moduli scanner (controllo dei contatti)
- Funzioni di scarica rapida e di rilevamento dell'arco, tempi di salita/discesa e tempi di attesa regolabili (0,1-999,9 s)
- Funzioni di sicurezza: Rilevamento della corrente di terra, blocco dei tasti, impostazioni OVP/OCP/OPP/OTP, meccanismi di protezione contro le scosse elettriche
- Memorizzazione: fino a 100 file di test (manuale utente: 20 file con un massimo di 20 passi ciascuno; scheda tecnica: 100 file di test)
- Interfacce: RS232 standard, USB host/device, interfaccia HANDLER; GPIB opzionale; SCPI/Modbus via USB/RS232/LAN
- Funzioni di misurazione: Misurazione di tensione, corrente e resistenza all'interno dei test; visualizzazione di PASS/FAIL per canale e dello stato generale
Applicazioni
- Banchi di prova automatizzati nelle linee di produzione (ad esempio elettrodomestici, luci, componenti elettronici)
- Test di sicurezza per trasformatori, motori e dispositivi elettrici (ad esempio test HV, test di isolamento)
- Automotive/nuove energie per i componenti HV, tecnologia medica, elettronica industriale
- Ambienti di laboratorio e sviluppo per test di sicurezza e isolamento
- I moduli scanner consentono di eseguire test multicanale per componenti con molti punti di test (ad esempio, test su PCB, moduli)
Specifiche
| Confronto tra modelli | Uscita del canale | Display | Risoluzione | Precisione di impostazione | Precisione di lettura |
|---|---|---|---|---|---|
 TH9010 | 8 canali separati (paralleli, non interferenti) | 7″ TFT-LCD 800×480, tastierino numerico | - | - | - |
TH9010A | 4 canali separati (paralleli, non interferenti) | 7″ TFT-LCD 800×480, tastierino numerico | - | - | - |
| Entrambi | Espandibile tramite scanner (fino a 4×4 canali, max. 128 canali) | 7″ TFT-LCD 800×480, tastierino numerico | - | - | - |
| Entrambi | Tensione di resistenza AC/DC, test di isolamento, gamma di resistenze | 7″ TFT-LCD | - | - | - |
| Entrambi | Campo di misura della corrente AC 0-10 mA; DC 0-5 mA | 7″ TFT-LCD | - | - | - |
| Entrambi | Rilevamento arco 1-20 mA; funzione di scarica; tempi di tensione 0,1 s-999,9 s | 7″ TFT-LCD | - | - | - |
| Entrambi | Tempi di test AC/DC: 0,2-999,9 s; tempo di attesa IR: 0,2-999,9 s | 7″ TFT-LCD | - | ±(1 % + 0,1 s) | - |
| Entrambi | Interfacce: RS232, USB, HANDLER; GPIB opzionale; SCPI/Modbus | 7″ TFT-LCD | - | - | - |
| Entrambi | Funzioni di sicurezza: Rilevamento della corrente di terra, blocco tasti, OVP/OCP/OPP/OTP | lCD TFT DA 7&Prime | - | - | - |
| Entrambi | Dimensioni: 430×177×630 mm; Peso TH9010: ≈40 kg; TH9010A: ≈25 kg | 7″ TFT-LCD | - | - | - |
