Misuratore di potenza a tre canali con 1P2W/1P3W/3P3W, 1-600 V/0.01 mA-2 A vero RMS più analisi armonica, per test di rete complessi.
Prezzi graduati su richiesta!
2.689,00 € Netto
3.199,91 € IVA incl.
Paese di consegna
Tipologia cliente
Währung
Tempi di consegna: 1-2 settimane
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 2 anni di garanzia
Descrizione

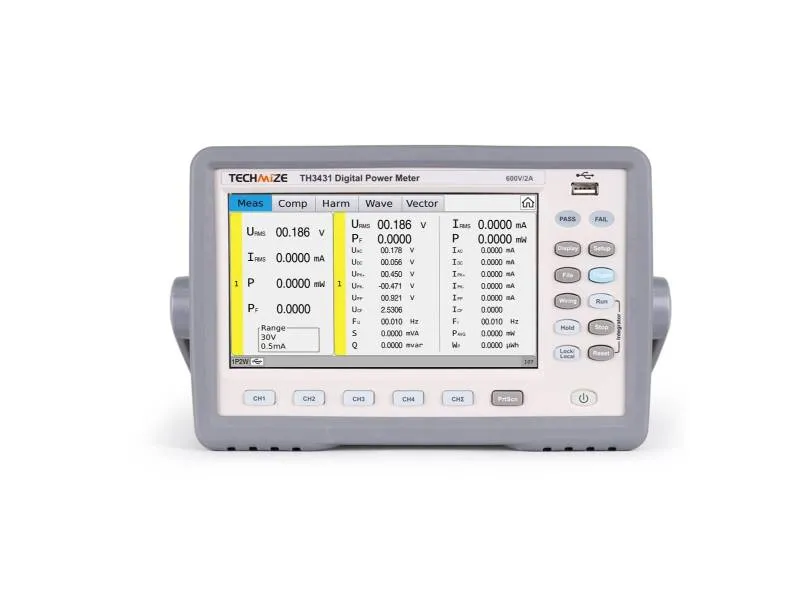

La serie TH343X/TH344X è costituita da misuratori di potenza digitali modulari con 1 o 4 canali di misura, touchscreen da 7″, misurazione del vero RMS AC/DC, varie modalità di avvolgimento e fase e analisi armonica opzionale. Sono adatti ai banchi di prova automatizzati e alle applicazioni di laboratorio nell'industria e nella ricerca.Caratteristiche
- schermo touchscreen TFT da 7″ (800×480) con interfaccia grafica multilingue e ingresso numerico per un funzionamento comodo e una parametrizzazione veloce
- Misurazione del vero valore efficace di tensione e corrente (AC/DC) con un'elevata precisione (±0,15% di lettura + 0,2% di intervallo) e un'ampia gamma di frequenza (da DC a 100 kHz)
- Modalità di avvolgimento e fase flessibili: monofase a 2 fili, a 3 fili, trifase a 3 e 4 fili e configurazioni speciali 3V3A (a seconda del modello)
- Campo di misura automatico e manuale: tensione 1-600 V (15/30/60/150/300/600 V), campi di corrente variabili a seconda del modello (campi da micro a dieci ampere)
- Integrazione dell'energia: contatore fino a 99.999 kWh e misurazione del tempo fino a 9.999:59:59 h:m:s per misurazioni a lungo termine
Analisi armonica (a seconda del modello): 2°-50° ordine con visualizzazione di elenchi e istogrammi per controlli sulla qualità dell'alimentazione - Visualizzazione della forma d'onda (tensione/corrente) per il controllo visivo del segnale e sincronizzazione PLL per misure precise
- Funzioni di confronto e bin con uscite a relè programmabili (PASS/FAIL) e segnale acustico per sequenze di test automatizzate
- Interfacce: RS232C/RS485 (opzionale), host/dispositivo USB, LAN, porta HANDLER per il controllo da PC e la configurazione dell'integrazione; compatibile SCPI
- Alloggiamento robusto e compatto con memoria integrata (chiavetta USB) per l'aggiornamento del firmware e dei file di log; funzionamento a 200-240 VAC, 0-40 °C, ≤80 % RH
Applicazioni
- Test energetici e prestazionali su elettrodomestici (TV, frigorifero, aria condizionata, lavatrice) e sistemi industriali
- Test su motori e trasformatori, caratterizzazione di alimentatori ed elettronica di potenza
- Test su LED e illuminazione, misurazioni di caricabatterie fotovoltaici/EV nella ricerca e nella produzione
- Banchi di prova automatizzati per la produzione con uscita pass/fail, integrazione di maniglie e acquisizione dati
- Ambienti di laboratorio e sviluppo: Test di prototipi, misure a lungo termine, analisi delle forme d'onda e delle armoniche per i test di qualità dell'alimentazione
Specifiche
| Modello a confronto | Numero di canali | Modalità di visualizzazione | Modalità di cablaggio | Misurazione AC/DC | Analisi armonica | Precisione RMS reale | Intervallo di tensione | Intervallo di corrente | Gamma di frequenza | Gamma di potenza | Integrazione dell'energia | Interfacce | Uscita del comparatore | Dimensioni e peso |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 TH3431 | Numero di canali: 1 | Display: 7″ TFT (800×480) touchscreen | Modalità di cablaggio: Monofase a due fili (1P2W) | Misurazione AC/DC: sì | Analisi armonica: no | Precisione True-RMS: 0,15% Lettura + 0,2% Intervallo (Tensione), ±(0,15%+0,1% Intervallo) Corrente | Intervallo di tensione: 1-600 V (Auto/Manuale: 15/30/60/150/300/600 V), risoluzione 0,001 V | Intervallo di corrente: 0,01 mA-2 A (0,5/1/2/5/10/20 mA; 0,05/0,1/0,2/0,5/1/2 A), risoluzione 0,1 µA | Gamma di frequenza: DC / 0,1 Hz-100 kHz, filtro a 500 Hz | Gamma di potenza: 0,01 mW-1,2 kW | Integrazione dell'energia: 0-99 999 kWh, 0-99:59:59 h:m:s | Interfacce: RS232C/RS485 (opzionale), USB host/dispositivo, LAN, HANDLER | Uscita comparatore: 8 uscite a relè programmabili | Dimensioni e peso: 236×154×475,5 mm; ≈ 8,1 kg |
TH3433 | Numero di canali: 3 | Display: 7″ TFT (800×480) touchscreen | Modalità di cablaggio: 1P2W, Monofase a tre fili (1P3W), Trifase a tre fili (3P3W) | Misurazione AC/DC: sì | Analisi armonica: sì | Precisione True-RMS: 0,15% di lettura + 0,2% di intervallo (tensione), ±(0,15%+0,1% di intervallo) corrente | Intervallo di tensione: 1-600 V (15/30/60/150/300/600 V), risoluzione 0,001 V | Intervallo di corrente: 0,01 mA-2 A (0,5/1/2/5/10/20 mA; 0,05/0,1/0,2/0,5/1/2 A), risoluzione 0,1 µA | Gamma di frequenza: DC / 0,1 Hz-100 kHz, filtro a 500 Hz | Gamma di potenza: 0,01 mW-12 kW | Integrazione dell'energia: 0-99 999 kWh, 0-99:59:59 h:m:s | Interfacce: RS232C/RS485 (opzionale), USB host/dispositivo, LAN, HANDLER | Uscita comparatore: 8 uscite a relè programmabili | Dimensioni e peso: 236×154×475,5 mm; ≈ 8,1 kg |
TH3434 | Numero di canali: 4 | Display: 7″ TFT (800×480) touchscreen | Modalità di cablaggio: 1P2W, 1P3W, 3P3W, trifase a quattro fili (3P4W), trifase a tre correnti (3V3A) | Misurazione AC/DC: sì | Analisi armonica: sì | Precisione True-RMS: 0,15% Lettura + 0,2% Intervallo (Tensione), ±(0,15%+0,1% Intervallo) Corrente | Intervallo di tensione: 1-600 V (15/30/60/150/300/600 V), risoluzione 0,001 V | Intervallo di corrente: 0,01 mA-2 A (0,5/1/2/5/10/20 mA; 0,05/0,1/0,2/0,5/1/2 A), risoluzione 0,1 µA | Gamma di frequenza: DC / 0,1 Hz-100 kHz, filtro a 500 Hz | Gamma di potenza: 0,01 mW-12 kW | Integrazione dell'energia: 0-99 999 kWh, 0-99:59:59 h:m:s | Interfacce: RS232C/RS485 (opzionale), host/dispositivo USB, LAN, HANDLER | Uscita comparatore: 8 uscite a relè programmabili | Dimensioni e peso: 236×154×475,5 mm; ≈ 8,1 kg |
TH3441 | Numero di canali: 1 | Display: 7″ TFT (800×480) touchscreen | Modalità di cablaggio: Monofase a due fili (1P2W) | Misurazione AC/DC: sì | Analisi armonica: sì | Precisione True-RMS: 0,15% Lettura + 0,2% Intervallo (Tensione), ±(0,15%+0,1% Intervallo) Corrente | Intervallo di tensione: 1-600 V (15/30/60/150/300/600 V), risoluzione 0,001 V | Intervallo di corrente: 0,1 mA-20 A (5/10/20/50/100/200 mA; 0,5/1/2/5/10/20 A), risoluzione 1 µA | Gamma di frequenza: DC / 0,1 Hz-100 kHz, filtro a 500 Hz | Gamma di potenza: 0,1 mW-12 kW | Integrazione dell'energia: 0-99 999 kWh, 0-99:59:59 h:m:s | Interfacce: RS232C/RS485 (opzionale), USB host/dispositivo, LAN, HANDLER | Uscita comparatore: 8 uscite a relè programmabili | Dimensioni e peso: 236×154×475,5 mm; ≈ 8,1 kg |
TH3443 | Numero di canali: 3 | Display: 7″ TFT (800×480) touchscreen | Modalità di cablaggio: 1P2W, 1P3W, 3P3W | Misurazione AC/DC: sì | Analisi armonica: sì | Precisione RMS reale: 0,15% Lettura + 0,2% Intervallo (Tensione), ±(0,15%+0,1% Intervallo) Corrente | Intervallo di tensione: 1-600 V (15/30/60/150/300/600 V), risoluzione 0,001 V | Intervallo di corrente: 0,1 mA-20 A (5/10/20/50/100/200 mA; 0,5/1/2/5/10/20 A), risoluzione 1 µA | Gamma di frequenza: DC / 0,1 Hz-100 kHz, filtro a 500 Hz | Gamma di potenza: 0,1 mW-12 kW | Integrazione dell'energia: 0-99 999 kWh, 0-99:59:59 h:m:s | Interfacce: RS232C/RS485 (opzionale), USB host/dispositivo, LAN, HANDLER | Uscita comparatore: 8 uscite a relè programmabili | Dimensioni e peso: 236×154×475,5 mm; ≈ 8,1 kg |
TH3444 | Numero di canali: 4 | Display: 7″ TFT (800×480) touchscreen | Modalità di cablaggio: 1P2W, 1P3W, 3P3W, 3P4W, 3V3A | Misurazione AC/DC: sì | Analisi armonica: sì | Precisione True-RMS: 0,15% Lettura + 0,2% Intervallo (Tensione), ±(0,15%+0,1% Intervallo) Corrente | Intervallo di tensione: 1-600 V (15/30/60/150/300/600 V), risoluzione 0,001 V | Intervallo di corrente: 0,1 mA-20 A (5/10/20/50/100/200 mA; 0,5/1/2/5/10/20 A), risoluzione 1 µA | Gamma di frequenza: DC / 0,1 Hz-100 kHz, filtro a 500 Hz | Gamma di potenza: 0,1 mW-12 kW | Integrazione dell'energia: 0-99 999 kWh, 0-99:59:59 h:m:s | Interfacce: RS232C/RS485 (opzionale), USB host/dispositivo, LAN, HANDLER | Uscita comparatore: 8 uscite a relè programmabili | Dimensioni e peso: 236×154×475,5 mm; ≈ 8,1 kg |
