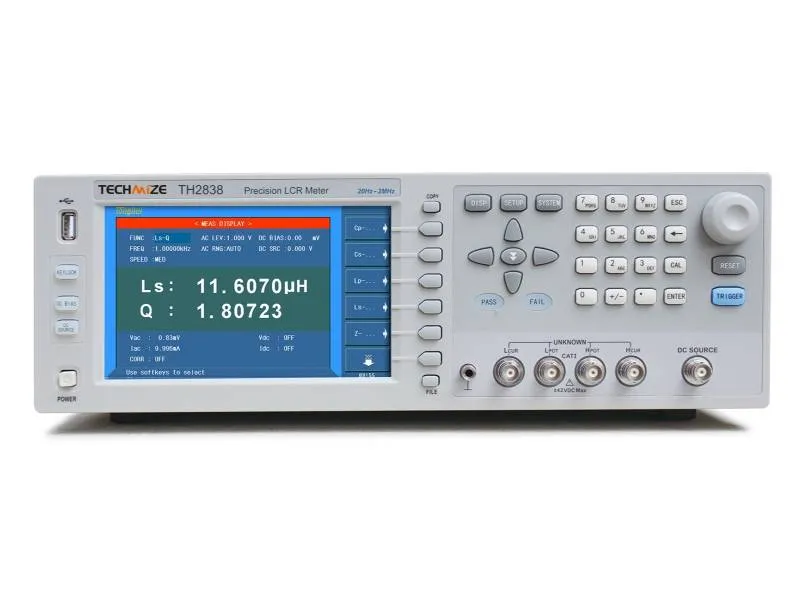

Il misuratore LCR Tonghui TH2838 offre 20 Hz-2 MHz con tecnologia a ponte autobilanciato e precisione dello 0,05%.
Prezzi graduati su richiesta!
2.199,00 € Netto
2.616,81 € IVA incl.
Paese di consegna
Tipologia cliente
Währung
Tempi di consegna: 1-2 settimane
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 2 anni di garanzia
Descrizione
La serie TH2883S è costituita da tester per avvolgimenti a impulsi ad alta precisione con 4 o 8 canali, display TFT da 7″, funzionalità di rete LXI e analisi corona brevettata, sviluppati per test di qualità automatizzati su bobine, trasformatori e avvolgimenti di motori.Caratteristiche
- Tensione a impulsi 100 V-5000 V in passi da 10 V con precisione ±(5% setpoint + 15 V) e precisione di lettura ±(5% valore effettivo + 15 V)
- Scelta di 8 canali (TH2883S8-5) o 4 canali (TH2883S4-5), programmabili come alto, basso o OFF per canale
- display TFT da 7″ (800×480, 65k colori) con visualizzazione chiara della forma d'onda e menu di navigazione in cinese/inglese
- Elevata frequenza di campionamento fino a 200 MSps, profondità di memoria di 6 kByte, media multi-campione fino a 32 passaggi per un'acquisizione precisa della forma d'onda
- Algoritmi di estrazione della corona brevettati e circuito di ingresso analogico a banda larga per test di isolamento affidabili
- Quattro metodi di confronto (Dimensione dell'area, Area differenziale, Scarica a corona, Fase differenziale) per una valutazione accurata della qualità
- Compatibile con LXI e con le interfacce: Handler, RS232C, host/dispositivo USB, LAN per il controllo remoto, lo scambio di dati e l'integrazione dell'automazione
- Memoria interna per un massimo di 20 procedure di test o forme d'onda standard; chiavetta USB per l'archiviazione esterna dei dati, l'aggiornamento del firmware e le copie dello schermo
- Opzione di test distruttivo, impulso smagnetizzato, gestione utente con fino a 20 file dello strumento e temi di visualizzazione selezionabili
- Interfaccia con interruttore a pedale e interfaccia con manipolatore per sequenze di test automatizzate
Applicazioni
- Test di bobine, trasformatori, avvolgimenti di motori e induttanze per verificare la presenza di cortocircuiti tra gli strati o tra gli avvolgimenti e di guasti all'isolamento
- Banchi di prova per la produzione in serie con valutazione automatica pass/fail tramite interfaccia operatore e controllo remoto via LAN/USB/RS232C
- Ambienti di ricerca e sviluppo: Analisi del comportamento di attenuazione, delle differenze di induttanza e dei fenomeni di corona negli avvolgimenti dei prototipi
- Manutenzione e diagnostica in officina: confronto con forme d'onda standard, individuazione rapida di problemi di isolamento
- Misure in laboratorio e sul campo con tensione d'impulso variabile e alta frequenza di campionamento per requisiti di prova flessibili
Specifiche
| Modello a confronto | Gamma di tensione impulsiva | Precisione della tensione | Precisione di lettura | Numero di canali | Gamma del test di induttanza | Energia dell'impulso | Velocità del test | Numero di impulsi | Impedenza d'ingresso | Display | Acquisizione della forma d'onda | Metodi di confronto | Funzioni di misurazione | Modalità di trigger | Uscita di rilevamento | Statistiche | Memoria | Interfacce | Alimentazione | Ambiente | Dimensioni e peso |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 TH2883S8-5 | 100-5000 V in passi da 10 V | ±(5 % setpoint + 15 V) | ±(5 % valore effettivo + 15 V) | 8 (programmabile come alto/basso/OFF) | ≥ 10 µH | Max. 0,25 J | 6 misure/s (per canale) | Max. 32 | 5 MΩ | 7″ TFT, 800×480, 65k colori | Campionamento fino a 200 MSps, 8 livelli, 8 bit, 6 kByte, media 1-32 | Dimensione dell'area, area differenziale, scarica a corona, fase differenziale | Tensione, tempo, frequenza | Manuale/pedale, esterno, interno, bus | Visualizzazione di superamento/errore, LED, allarme | Statistiche dei risultati, esportabili in CSV | Interno: 20 gruppi; esterno via USB | Handler, RS232C, host/dispositivo USB, LAN (compatibile con LXI) | 220 V ±10 %, 50/60 Hz ±5 %; ≤ 200 VA | 0-40 °C; ≤ 75 % RH | ≈ 400×132×420 mm; ≈ 15 kg |
TH2883S4-5 | 100-5000 V in passi da 10 V | ±(5 % setpoint + 15 V) | ±(5 % valore effettivo + 15 V) | 4 (programmabile come alto/basso/OFF) | ≥ 10 µH | Max. 0,25 J | 6 misure/s (per canale) | Max. 32 | 5 MΩ | 7″ TFT, 800×480, 65k colori | Campionamento fino a 200 MSps, 8 livelli, 8 bit, 6 kByte, media 1-32 | Dimensione area, area differenziale, scarica a corona, fase differenziale | Tensione, tempo, frequenza | Manuale/pedale, esterno, interno, bus | Visualizzazione di superamento/errore, LED, allarme | Statistiche dei risultati, esportabili in CSV | Interno: 20 gruppi; esterno via USB | Handler, RS232C, host/dispositivo USB, LAN (compatibile con LXI) | 220 V ±10 %, 50/60 Hz ±5 %; ≤ 200 VA | 0-40 °C; ≤ 75 % RH | ≈ 400×132×420 mm; ≈ 15 kg |
