Il tester per batterie TH2523 è in grado di misurare una tensione compresa tra 100uV e 65V con una precisione dello 0,1%.
Prezzi graduati su richiesta!
1.129,00 € Netto
1.343,51 € IVA incl.
Paese di consegna
Tipologia cliente
Währung
Tempi di consegna: 1-2 settimane
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 2 anni di garanzia
Descrizione

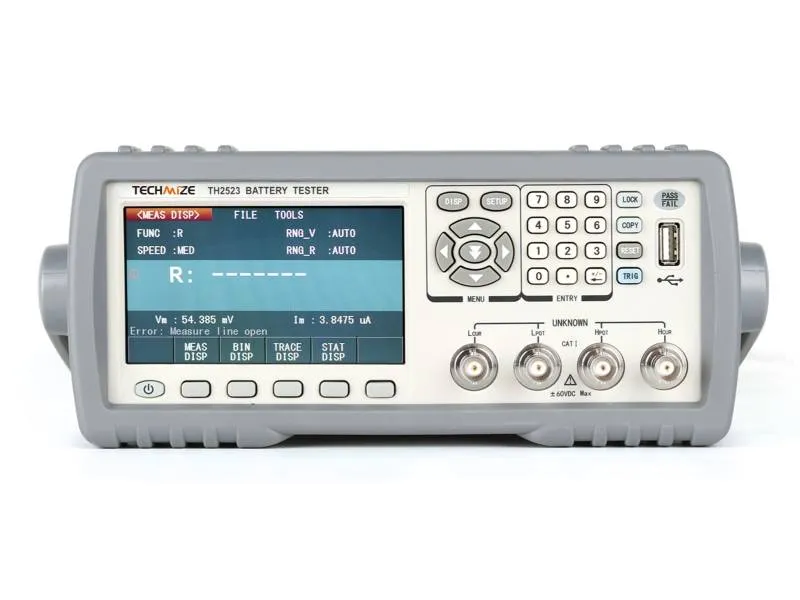

La serie TH2523 comprende tester per batterie di alta precisione con misurazione dell'impedenza AC/DC a 1 kHz e una sorgente di corrente costante regolabile fino a 100 mA. Progettato per testare in modo rapido e affidabile le pile a bottone fino alle batterie ad alta tensione, convince per il suo LCD a colori da 4,3″, il funzionamento intuitivo e le diverse interfacce per il collegamento al PC e ai sistemi di test automatizzati.Caratteristiche
- Funzioni di test multiple: misurazione a 4 fili, test dei contatti, differenza di deviazione (REL) e funzionamento di riferimento
- Specifiche per i tester di batteria: accuratezza dell'impedenza di base 0,1 %, accuratezza della tensione di base 0,1 % (TH2523A) o 0,05 % (TH2523)
- Risoluzione minima dell'impedenza 1 µΩ, risoluzione della tensione 100 µV
- Velocità massima di misurazione fino a 50 misure/s (FAST)
- sorgente di corrente costante AC a 1 kHz (100 mA/10 mA/1 mA/100 µA/10 µA)
- Misurazione di R, V, L, Z, θ, inclusi i parametri secondari Q, ESR ecc.
- lCD a colori a 24 bit da 4,3″ (480×272), visualizzazione diretta e visualizzazione Δ%
- Monitoraggio del livello del segnale (V/I), valutazione grafica e funzione di scansione
- confronto a 10 scomparti con valori limite, allarme pass/fail e statistiche (ad es. CpK)
- Memorizzazione: fino a 100 file di configurazione, informazioni memorizzabili su chiavetta USB, aggiornamenti automatici del firmware tramite USB HOST
- Menu multilingue (cinese/inglese)
- Funzione di attivazione dell'interruttore a pedale, interfaccia di gestione per sistemi automatizzati
- Interfacce di comunicazione: RS232, dispositivo USB, host USB, GPIB (opzionale) per il controllo remoto da PC
Applicazioni
- Test rapido di pile a bottone e pacchi batteria
- Test per batterie di telefoni cellulari, elettrodomestici, veicoli elettrici e biciclette elettriche
- Test di batterie ad alta tensione (fino a 300 V con TH2523A)
- Ricerca e sviluppo sulle batterie (R&S)
- Misurazione della resistenza di contatto dei componenti
- Valutazione del degrado e della durata delle batterie
- Test UPS online
- Misurazione della VES dei supercondensatori
- Test ACR generali sui componenti (ad esempio sensori, condensatori, resistenze)
Specifiche
| Modello |  TH2523 | TH2523A |
|---|---|---|
| Display | lCD a colori TFT da 4,3″, 480×272 pixel | lCD a colori TFT da 4,3″, 480×272 pixel |
| Risoluzione del display (cifre visualizzate) | R/V: lento a 5 cifre (max. 35000), veloce a 4 cifre (max. 3500) | R/V: lento 5 cifre (max. 35000), veloce 4 cifre (max. 3500) |
| Parametri | R, V, R-V, Z-θ°, Z-θr, L-Q, L-R, R-X, R-Q | R, V, R-V, Z-θ°, Z-θr, L-Q, L-R, R-X, R-Q |
| Accuratezza di base | R: 0,1%, V: 0,05 | R: 0,1%, V: 0,05 |
| Segnale di prova | 1 kHz ±0,2 Hz onda sinusoidale, corrente costante 100 mA/10 mA/1 mA/100 µA/10 µA | 1 kHz ±0,2 Hz onda sinusoidale, corrente costante 100 mA/10 mA/1 mA/100 µA/10 µA |
| Campo di misura R/Z/X | 1 µΩ - 3,5 kΩ | 1 µΩ - 3,5 kΩ |
| Campo di misura Tensione DC | 100 µV - 65 V | 100 µV - 350 V |
| Induttanza (L) | 0,2 nH - 1 H | 0,2 nH - 1 H |
| Fattore di qualità (Q) | 0,001 - 9999,9 | 0,001 - 9999,9 |
| Angolo di fase (θ) | -179,99° - 179,99° (-3,1416 - 3,1416 rad) | -179,99° - 179,99° (-3,1416 - 3,1416 rad) |
| Intervalli di resistenza AC | 30 mΩ / 300 mΩ / 3 Ω / 30 Ω / 300 Ω / 3 kΩ | 30 mΩ / 300 mΩ / 3 Ω / 30 Ω / 300 Ω / 3 kΩ |
| Intervalli di tensione DC | 6 V / 60 V | 30 V / 300 V |
| Massima. Tensione d'ingresso | 65 V | 350 V |
| Velocità del test | VELOCE: 50 /s, MEDIA: 10 /s, LENTA1: 5 /s, LENTA2: 3 /s | VELOCE: 50 /s, MED: 10 /s, SLOW1: 5 /s, SLOW2: 3 /s |
| Comparatore | 10 bins, auto/hold, trigger interno/esterno/manuale/bus | 10 bins, auto/hold, trigger interno/esterno/manuale/bus |
| Funzioni operative | Test dei contatti di linea; Monitoraggio DUT I/V; REL; Cortocircuito "0"; Media 1-255; Ritardo; Analisi grafica e scansione; Memorizzazione USB (fino a 100 gruppi); Statistiche fino a 30.000 valori | Test dei contatti di linea; Monitoraggio I/V del DUT; REL; Cortocircuito "0"; Media 1-255; Ritardo; Analisi grafica e scansione; Memorizzazione USB (fino a 100 gruppi); Statistiche fino a 30.000 valori |
| Interfacce | Handler, RS232, dispositivo USB, host USB, GPIB (opzionale) | Handler, RS232, dispositivo USB, host USB, GPIB (opzionale) |
| Ambiente | 0 °C - 40 °C, ≤ 90 % u.r. | 0 °C - 40 °C, ≤ 90 % r.a. |
| Alimentazione di rete | 100-120 V / 198-242 V AC, 47-63 Hz, max. 15 VA | 100-120 V / 198-242 V AC, 47-63 Hz, max. 15 VA |
| Dimensioni (L×H×P) | 215×87×335 mm (dispositivo) | 215×87×335 mm (dispositivo) |
| Peso | ≈ 3,6 kg | ≈ 3,6 kg |
