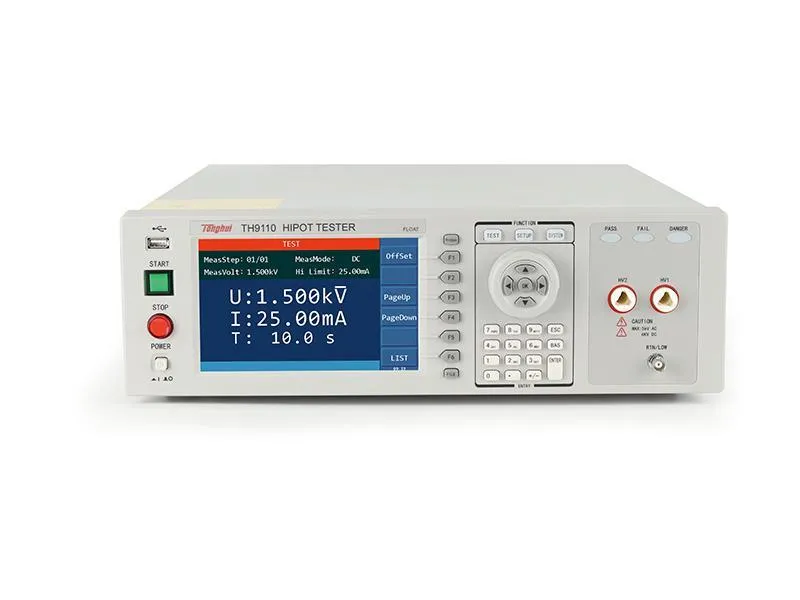

Tester compatto AC/DC hipot 0,05-5 kV/0,05-6 kV senza uscita flottante e con un campo di misura di 40 mA AC, adatto per i test in serie.
Prezzi graduati su richiesta!
3.733,00 € Netto
4.442,27 € IVA incl.
Paese di consegna
Tipologia cliente
Währung
Tempi di consegna: 1-2 settimane
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 2 anni di garanzia
Descrizione
Le serie TH9110/TH9110A/TH9111/TH9111A sono tester monofase AC/DC per isolamento e hipot di Tonghui con sequenze di test programmabili (rigidità dielettrica AC/DC, test di isolamento, test OSC), interfaccia utente LCD TFT e funzioni di sicurezza complete per sistemi di test automatizzati.Caratteristiche
- lCD TFT da 7″ (800×480) con interfaccia utente cinese/inglese e tastierino numerico per un utilizzo intuitivo
- Con test di rigidità dielettrica AC 0,05-5 kV e DC 0,05-6 kV, precisione ±1 %, risoluzione 2 V
- Campi di misura della corrente AC/DC: TH9110 e TH9111: AC 0,001-120 mA (≤4 kV) o 0,001-100 mA (>4 kV), DC 0,0001-25 mA; TH9110A e TH9111A: AC 0,001-40 mA, DC 0,0001-20 mA, ciascuno con una precisione di misura di ±1 %
- Potenza di uscita: TH9110 e TH9111: 500 VA (CA) o 150 VA (CC a 6 kV); TH9110A e TH9111A: 200 VA (CA) o potenza CC inferiore
- Tensione di test di isolamento DC 0,05-5 kV, intervallo di resistenza 0,1 MΩ-50 GΩ, risoluzione 0,1 MΩ, precisione ±(1 % del valore impostato + 0,1 % FS)
- Funzione di scarica automatica dopo la fine del test (DC) e scarica rapida; rilevamento ARC AC 1-20 mA, DC 1-10 mA; OSC (controllo aperto/corto) con ingresso capacitivo standard
- Funzioni di sicurezza: Uscita flottante ad alta tensione (solo TH9110), rilevamento della corrente di dispersione (<3 mA quando è flottante), OVP/OCP/OTP/OPP, blocco tasti, indicazione PASS/FAIL con segnale acustico
- Memoria: fino a 100 file di test con un massimo di 50 passi ciascuno
- Interfacce: RS232, USB host/device, HANDLER; GPIB opzionale; protocollo SCPI/Modbus via USB/RS232/LAN
- Possibilità di impostare tempi rapidi di salita/discesa della tensione (0,1-999,9 s) e di configurare i tempi di misurazione e di attesa
- Dimensioni compatte 430×132×500 mm, design robusto, controllo intelligente del ventilatore
Applicazioni
- Test di isolamento e hipot automatizzati nelle linee di produzione (elettrodomestici, luci, componenti elettronici)
- Test di sicurezza su trasformatori, motori e dispositivi elettrici (test HV, test di isolamento)
- Banchi di prova nel settore automobilistico e delle nuove energie per componenti HV
- Tecnologia medica ed elettronica industriale, ambienti di laboratorio e di sviluppo per test di isolamento e guasto
- Controllo OSC prima di test HV per test di contatto (aperto/corto) e analisi di componenti con molti punti di test
- Laboratorio di ricerca e insegnamento per test di sicurezza di materiali e componenti elettrici
Specifiche
| Confronto tra modelli | Uscita del canale | Display | Risoluzione | Precisione di impostazione | Precisione di lettura |
|---|---|---|---|---|---|
 TH9110 | AC 0,05-5,00 kV/0,001-120 mA; DC 0,05-6,00 kV/0,0001-25 mA; AC 500 VA; DC 150 VA | 4.3″ TFT-LCD | AC 0,1 V/0,1 Hz (<100 Hz)/1 Hz (≥100 Hz); DC 0,1 V | AC ±(0,3 % + 0,6 V) | AC ±(0,3 % + 0,6 V) |
TH9110A | AC 0,05-5,00 kV/0,001-40 mA; DC 0,05-6,00 kV/0,0001-20 mA; AC 200 VA; DC ridotto di conseguenza | 4.3″ TFT-LCD | AC 0,1 V/0,1 Hz (<100 Hz)/1 Hz (≥100 Hz); DC 0,1 V | AC ±(0,3 % + 0,6 V) | AC ±(0,3 % + 0,6 V) |
TH9111 | AC 0,05-5,00 kV/0,001-120 mA; DC 0,05-6,00 kV/0,0001-25 mA; AC 500 VA; DC 150 VA | 4.3″ TFT-LCD | AC 0,1 V/0,1 Hz (<100 Hz)/1 Hz (≥100 Hz); DC 0,1 V | AC ±(0,3 % + 0,6 V) | AC ±(0,3 % + 0,6 V) |
TH9111A | AC 0,05-5,00 kV/0,001-40 mA; DC 0,05-6,00 kV/0,0001-20 mA; AC 200 VA; DC ridotta di conseguenza | 4.3″ TFT-LCD | AC 0,1 V/0,1 Hz (<100 Hz)/1 Hz (≥100 Hz); DC 0,1 V | AC ±(0,3 % + 0,6 V) | AC ±(0,3 % + 0,6 V) |
