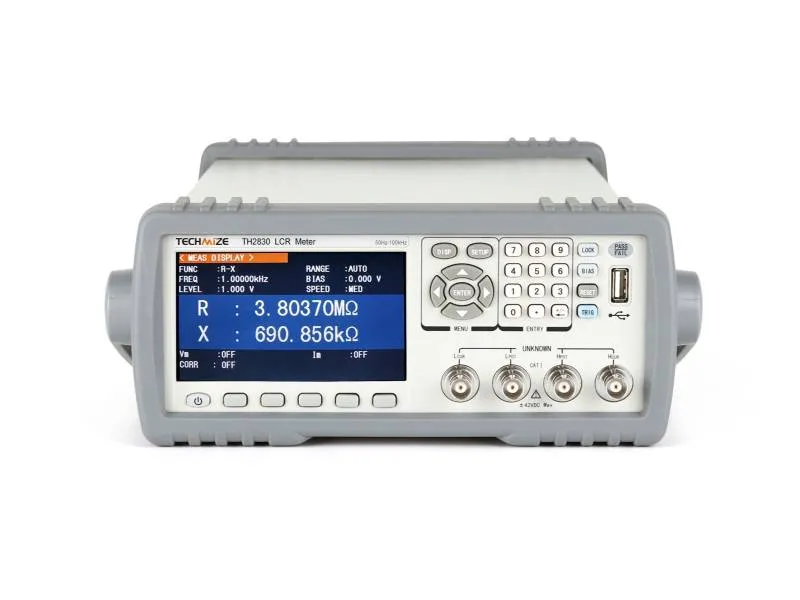

Misuratore LCR TH2830 con precisione dello 0,05% e frequenza di prova di 100 kHz per test di componenti, R&S e produzione.
Prezzi graduati su richiesta!
899,00 € Netto
1.069,81 € IVA incl.
Paese di consegna
Tipologia cliente
Währung
Tempi di consegna: 1-2 settimane
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- Garanzia di 2 anni
Descrizione
Il misuratore LCR TH2830, compatto e performante, è uno strumento potente ed economico per la misurazione precisa dell'impedenza e la caratterizzazione dei componenti. Grazie a un intervallo di frequenza di misura da 50 Hz a 100 kHz, una precisione di base dello 0,05% e al suo design compatto da banco, è ideale per laboratori, reparti di ricerca e sviluppo, ambienti di produzione e controllo qualità.Il dispositivo consente di testare in modo completo condensatori, induttori, resistori, trasformatori, nuclei di ferrite, componenti piezoelettrici, circuiti stampati, relè, interruttori, cavi, batterie e altri componenti elettronici passivi. La risoluzione del display a sei cifre e l'elevata velocità di misurazione, fino a 75 misurazioni al secondo, permettono un'analisi precisa ed efficiente dei parametri dei componenti.
Caratteristiche
- Conveniente, ad alte prestazioni, di piccole dimensioni
- Display TFT LCD da 4,3 pollici
- interruttore automatico soft
- Lingua operativa selezionabile: cinese-inglese
- Frequenza di prova massima: 100 kHz
- Risoluzione massima di lettura: 6 cifre
- Livello del segnale programmabile da 10 mVrms a 2,0 Vrms
- DCR, livello di test programmabile 50 mV–2 V, risoluzione 10 μΩ
- Funzione Ls-Rd / Lp-Rd (visualizzazione simultanea di L e Rd) *
- Velocità massima di test 13 ms/tempo
- Impedenza della sorgente del segnale selezionabile 30 Ω/100 Ω
- Monitoraggio V/I e funzione di regolazione automatica del livello
- Comparatore integrato, funzione di smistamento e conteggio per 10 contenitori.
- Archiviazione dei file e aggiornamento del firmware tramite chiavetta USB
- Interfacce RS232, RS485, USB, HANDLER e GPIB
Progettato per la produzione e il controllo qualità
La funzione di comparatore integrata supporta la suddivisione in 10 categorie, rendendo il TH2830 ideale per i test di produzione automatizzati e i processi di controllo qualità. Diverse modalità di trigger, media programmabile, impostazioni di ritardo e funzioni di correzione della misurazione garantiscono risultati affidabili e riproducibili sia in ambienti manuali che automatizzati.
Connettività e gestione dei dati
Il TH2830 è dotato di serie di interfacce USB host, USB device, RS232 e HANDLER; le interfacce RS485 e GPIB sono disponibili come opzioni. Le impostazioni del dispositivo, i risultati delle misurazioni in formato CSV e gli screenshot possono essere salvati direttamente tramite USB per facilitare la creazione di report e l'analisi dei dati.
Applicazioni
- Componenti passivi
Valutazione dei parametri di impedenza per condensatori, induttori, nuclei, resistori, componenti piezoelettrici, trasformatori, componenti a chip e componenti di rete. - Altri componenti
Misurazione dell'impedenza di circuiti stampati, relè, interruttori, cavi, batterie, ecc.
Specifiche
| Caratteristica speciale | TH2830 | TH2832 |
|---|---|---|
| Annuncio | Display TFT LCD da 4,3 pollici 480×272 | Display TFT LCD da 4,3 pollici 480×272 |
| Precisione di base | 0,05% (LCR), 0,10% (DCR) | 0,05% |
| Frequenza di prova | 50 Hz–100 kHz, continuo | 20 Hz–200 kHz, continuo |
| segnale CA | 10 mVrms – 2 Vrms; 100 μArms – 20 mArms | 10 mVrms – 2 Vrms; 100 μArms – 20 mArms |
| Impedenza di uscita | 30 Ω, 100 Ω | 30 Ω, 100 Ω |
| livello del segnale RDC | 1V | 5 mV - 2 V |
| Distorsione DC | - | 0V - ± 5V / 0mA - ± 50mA |
| Parametri di prova | L, C, R, |Z|, D, Q, |Y|, G, X, θd, θr, RDC, Vm, Im，△% | L, C, R, |Z|, D, Q, |Y|, G, X, θd, θr, RDC, Vm, Im，△% |
| Velocità di prova (ms) | Veloce: 12,5 ms; Medio: 83 ms; Lento: 167 ms | Veloce: 12,5 ms; Medio: 83 ms; Lento: 167 ms |
| deposito interno | 100 file di impostazioni dello strumento LCRZ, 201 risultati dei test | 100 file di impostazioni dello strumento LCRZ, 201 risultati dei test |
| memoria USB | File di configurazione dello strumento, risultati delle misurazioni in formato CSV, screenshot (formato GIF) | File di configurazione dello strumento, risultati delle misurazioni in formato CSV, screenshot (formato GIF) |
